差分數據采集(DAQ)具有高性能和更強的抗干擾性。該設計基于全差分輸入逐次逼近型(SAR) ADC ZJC2000系列產品(提供16位、18位及20位的精度)和精密全差分放大器ZJA3100，完全達到高精度和交流性能. 精密匹配電阻網絡ZJM5400系列提供1、4、5、9或10的超高精度匹配和溫漂，更有低噪聲的選擇。精密電壓基準源ZJR1004和ZJM5400都具有出色的長期漂移性能，故也保證了此設計的時間穩定性。

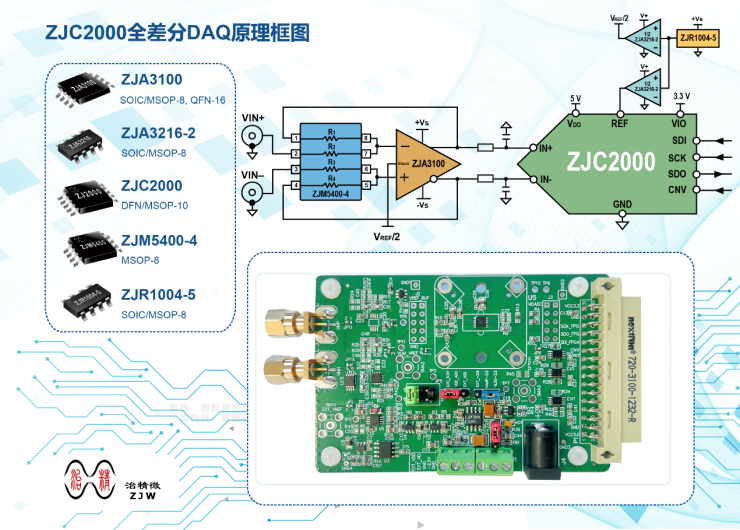

ZJC2000全差分DAQ原理框圖



相關器件

ZJC2000

ZJC2000是一款18-bit 400 kSPS 全差分輸入逐次逼近型(SAR) ADC，它還有以下管腳兼容的選擇：ZJC2020 (20-bit 350 kSPS SAR ADC)、ZJC2010 (18-bit 200 kSPS SAR ADC)、ZJC2001 (16-bit 500 kSPS SAR ADC)、ZJC2011 (16-bit 250 kSPS SAR ADC)。它們均提供MSOP-10、DFN-10兩種封裝形式。



ZJA3100

ZJA3100是一款供電電壓最高15 V，帶寬145 MHz，電源電流4.6 mA全差分放大器。適用于驅動高性能ΣΔ ADC、SAR ADC和Pipeline ADC，提供SOIC-8、MSOP-8、QFN-16三種封裝形式。



ZJR1004-5

ZJR1004-5是一款供電電壓至40 V微功耗、低噪聲、低溫漂、精密電壓基準源，在-40℃至+125℃的寬溫度范圍內溫度系數優于3 ppm/℃，初始精度優于±0.05%，提供SOIC-8、MSOP-8兩種封裝形式。



ZJM5400

ZJM5400可以提供8種組合的精密匹配電阻，匹配精度優于100 ppm，保證在-40℃至125℃的寬溫度范圍內優于1 ppm/℃的匹配溫漂，提供MSOP-8封裝形式。



ZJA3216-2

ZJA3216-2是24 MHz帶寬雙路軌到軌輸入及輸出精密運算放大器，30 μV最大失調電壓，1 μV/℃最大失調電壓溫漂，輸出能力達±150 mA，供電電壓2.7 V至5.5 V (±1.35 V至±2.75 V)，提供SOIC-8、MSOP-8兩種封裝形式。



樣片

ZJC2000、ZJA3100、ZJR1004、ZJA3216、ZJM5400系列產品可提供樣品，如需申請樣片或訂購可郵件至sales@zjwmicro.com或撥打021-68583600及18717852766，更多信息敬請訪問www.zjwmicro.com。

原理圖及Gerber文件請訪問www.zjwmicro.com。如需試用評估板，請聯系治精微當?shù)劁N售人員或代理商。
