1、基本概念

交流電網中，由于許多非線性電氣設備的投入運行，其電壓、電流波形實際上不是完全的正弦波形，而是不同程度畸變的非正弦波。對周期性交流量進行傅里葉級數分解，得到的頻率與工頻相同的分量稱為基波(fundamental)，得到的頻率為基波頻率大于1整數倍的分量稱為諧波(harmonic，HR)，得到的頻率不等于基波頻率整數倍的分量稱為間歇波(interharmonic，IHR)。任何重復的波形都可以分解為含有基波頻率和一系列為基波倍數的諧波的正弦波分量。

基波頻率為電網頻率(工頻50Hz)，諧波次數(h)是諧波頻率與基波頻率的整數比，間歇波次數(ih)是間歇波頻率與基波頻率的比值。如基波為50Hz時，2次諧波為100Hz，3次諧波則是150Hz。

諧波按照相序，分為正序諧波(第4、7、10、...、3h+1次)，負序諧波(第2、5、8、...、3h-1次)、零序諧波(第3、6、9、...、3h次)。按照諧波次數，分為偶次諧波、奇次諧波、間歇波(非整數次諧波)。

一般來說，奇次諧波引起的危害比偶次諧波更多更大。在平衡的三相系統中，由于對稱關系，偶次諧波已經被消除了，只有奇次諧波存在，對于三相整流負載，出現的諧波電流是6n±1次諧波，例如5、7、11、13等，變頻器主要產生5、7次諧波。

2、諧波源及常用設備產生的諧波電流值

近30年來，電力電子裝置的應用日益廣泛，也使得電力電子裝置成為最大的諧波源。

用戶向公用電網注入諧波電流的電氣設備或在公用電網中產生諧波電壓的電氣設備，統稱為諧波源。常見諧波源主要有換流設備、電弧爐、鐵芯設備、照明設備、某些生活日用電器等非線性電氣設備。

3、諧波的危害

理想的公網電網應當提供單一且穩定的頻率以及規定的電壓幅值。然而，諧波對公用電網和其他系統造成的危害不容忽視，主要體現在以下幾個方面：

諧波電流流經變壓器時，會顯著增加鐵芯損耗，導致變壓器過熱，進而縮短其使用壽命。

當諧波電流通過交流電動機時，不僅使電動機鐵芯損耗增大，還會引發轉子振動，對機械加工產品的質量產生嚴重影響。

電容器對高次諧波的阻抗非常小，因此當含有高次諧波的電壓施加在電容器兩端時，電容器很容易過負荷而損壞。

諧波電流會導致電力線路的電能損耗增加。

諧波可能引起電力系統的電壓諧振，產生過電壓，有可能擊穿線路設備的絕緣。當大量的3次諧波流過中性線時，線路可能過熱，甚至引發火災。

諧波會使系統的繼電保護和自動裝置發生誤動作，同時導致電氣測量?jī)x表的計量不準確。

諧波產生的附加磁場干擾會影響電子儀表和通訊系統的正常工作，從而降低通訊質量。

4、諧波限值

(1)電壓諧波限值

判斷諧波是否正常需要根據電力系統的實際情況進行分析。一般來說，諧波含量低于國標的限額，同時能保證系統平安運行，就可以認為諧波是正常的。合格標準與電壓等級有關，如220則總電壓畸變率 5%以?xún)?nèi)合格，10kV就4%了。

電源諧波的定義

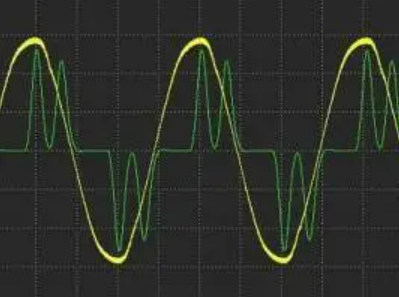

電源諧波是由于非線性負載造成電壓或電流波形偏離正弦而發生畸變。諧波的波形也是正弦波，只不過諧波頻率是基波頻率的整倍數。那么為什么會有諧波的產生呢?一方面是由于發電設備存在一些問題，從而含有諧波;另一方面是因?yàn)橐恍┓蔷€(xiàn)性設備在運行過程中產生了諧波，如變頻器、開關電源、電焊機、LED燈、顯示器、變頻家電、電弧爐等。非線性設備目前是諧波產生的主要原因。

電源諧波的危害

電源諧波的存在會對設備、電力系統造成一定的影響，導致設備無法正常運行、系統不穩定。具體的危害主要有以下幾點：

1. 影響設備的正常工作運行

電源諧波會造成設備附加損耗、機械振動、過電壓、噪聲等，造成電容器、電纜、變壓器等設備過熱，、絕緣老化，縮短使用壽命，損壞設備。

2. 產生附加的諧波損耗

電源諧波會對設備造成附加損耗，降低設備的工作效率，諧波嚴重甚至?xí)咕€(xiàn)路過熱引發火災等安全事故。

3. 串聯/并聯諧振

電源諧波會引發串聯諧振和并聯諧振，放大諧波，造成過電壓、過電流。

4. 諧波會影響電力系統的穩定性、安全性、可靠性，可能造成供電中斷。

5. 諧波也會對通信系統產生干擾，降低通信質量。

電源諧波會影響設備的運行與壽命、造成電力系統不穩定、干擾通信系統，因此抑制和防范電源諧波很重要，可以通過裝設諧波補償裝置來補償諧波、改造電力電子裝置等措施來改善。除此之外，需要對電源諧波進行測試，對諧波進行評估。NSAT-8000電源測試系統為電源各項參數測試提供一體化測試方案，定制開發，快速完成測試，進行數據分析，可靠測試。
