本文中，小編將對運算放大器予以介紹，如果你想對它的詳細情況有所認識，或者想要增進對它的了解程度，不妨請看以下內容哦。

一、運算放大器的基本參數

1、失調電壓VIO

定義：使運算放大器輸出端為0V(或接近0V)所需加于兩輸入端之間的補償電壓。

要再細分的話，又分為輸入失調電壓VIO和輸出失調電壓Vos。

輸入失調電壓：為了在輸出端獲得恒定的零電壓輸出，而需在兩個輸入端所加的直流電壓之差。

輸出失調電壓：在差分放大器的兩個輸入端加有相等的輸入電壓時，差分輸出電壓稱為輸出失調電壓。

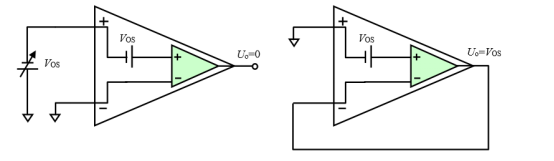

請看下圖，一目了然。

2、偏置電流Ib

定義：偏置電流就是第一級放大器輸入晶體管的基極直流電流，這個電流保證放大器工作在線性范圍，為放大器提供直流工作點。

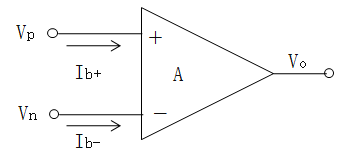

運算放大器要求盡可能寬的共模輸入電壓范圍，而且都是直接耦合的，不可能在芯片上集成提供偏置電流的電流源。所以都設計成基極開路的，由外電路提供電流。此電流保證輸入晶體管正常工作，兩端口分別為Ib+、Ib-，如下圖。一般輸入偏置電流為兩端口的均值，即：Ib＝（Ib+ + Ib-）/2。

3、失調電流Ios

失調電流為兩輸入端電流之差，Ios ＝ Ib+ － Ib-，不作解釋了。

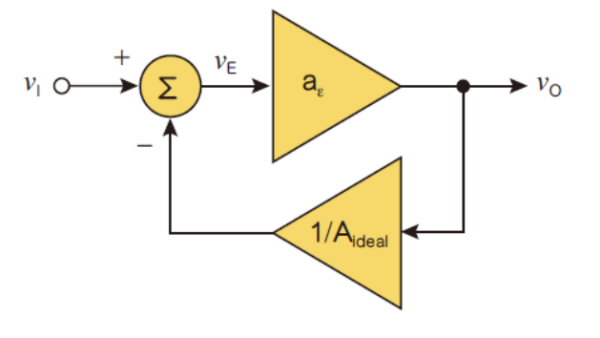

4、增益AV

定義：輸出電壓與輸入電壓比值，就是放大倍數，這時候叫“倍”；有時候也指放大器輸出功率與輸入功率比值的對數，這時候就該叫dB了。

二、運算放大器如何抑制噪聲

1. 提高共模抑制比（CMRR）

共模抑制比是衡量運算放大器抑制共模噪聲能力的指標。提高CMRR可以有效減少共模噪聲對輸出信號的影響。常用的方法包括：

采用差分輸入電路 ：差分輸入電路能夠自動抵消共模信號，從而提高CMRR。

使用抵消電路 ：通過引入一個與輸入信號反向相等的噪聲信號來消除共模噪聲。

2. 選擇合適的反饋電阻

反饋電阻對抑制噪聲起著重要作用。反饋電阻越大，運算放大器的放大倍數越高，信號與噪聲的比例也越大，從而抑制噪聲的效果也越好。但過大的反饋電阻會導致電路的幅頻特性受到影響，因此需要在信號放大倍數和噪聲抑制之間找到平衡點。

3. 降低輸入噪聲

使用低噪聲元件 ：如低噪聲電阻、低噪聲電容等，這些元件可以減少噪聲引入到電路中的概率。

合理布線和屏蔽 ：合理布線可以減少信號線與干擾源的接觸，從而減少干擾信號的引入。屏蔽則可以通過遮擋干擾源的輻射信號，達到降噪的目的。

4. 電源濾波

電源線是常見的噪聲來源之一。為了抑制來自電源線的噪聲，可以采用電源濾波的方法：

添加濾波電容和電感 ：濾波電容可以將高頻噪聲短路到地，濾波電感則可以通過孤立輸入和輸出電路與電源線之間的電流，進一步提高噪聲抑制能力。

使用穩壓器 ：穩壓器可以根據輸入電源的波動自動調節輸出電壓，減少電源噪聲的干擾。

以上就是小編這次想要和大家分享的有關運算放大器的內容，希望大家對本次分享的內容已經具有一定的了解。如果您想要看不同類別的文章，可以在網頁頂部選擇相應的頻道哦。
