[導讀]以下內容中,小編將對同相比例運算電路的相關內容進行著重介紹和闡述,希望本文能幫您增進對同相比例運算電路的了解,和小編一起來看看吧。

以下內容中,小編將對同相比例運算電路的相關內容進行著重介紹和闡述,希望本文能幫您增進對同相比例運算電路的了解,和小編一起來看看吧。

一、同相比例運算電路設計

將反相比例運算電路中的輸入信號與接地端互換,就可以得到同相比例運算電路。

根據虛短:

根據虛斷,分析N點的電流:

聯立公式解出:

從公式中,可以看出不論電阻怎么取值,輸出信號都會大于輸入信號,如果實現比例縮小,可以先通過分壓電路把輸入信號減?。?

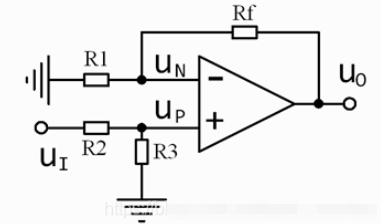

圖 帶分壓電路的同相比例運算電路

為了保證運放輸入級差分電路的對稱性,保證兩個輸入端的電流“看到”的阻抗是一樣的,需設置同相輸入端的電阻R2=R1,R3=Rf, 此時分析P點電壓可知,

聯立N點的電流關系公式,可以算出:

通過選擇不同的電阻,可以實現信號的放大、縮小或者保持不變。也可以看出輸出信號uO與輸入信號uI相位相同。

二、同相比例運算電路正向輸入端的電阻作用

同相比例運算電路是由兩個輸入端口和一個輸出端口組成的,其中一個輸入端口被稱為正向輸入端,另一個被稱為反向輸入端。同相比例運算電路的原理是將正向輸入端所接的信號與反向輸入端所接的信號進行比較,然后輸出一個比例縮小的信號。正向輸入端的電阻是同相比例運算電路的一個重要組成部分,它作為一個電阻分壓器來比較正向輸入端所接的信號與反向輸入端所接的信號之間的電位差,從而產生一個比例縮小的輸出信號。正向輸入端的電阻在同相比例運算電路中起到了非常重要的作用,其主要作用是分壓正向輸入信號,使其與反向輸入信號之間的電位差在反向輸入端產生一個反向電流,從而保持反向輸入端的電位為零,達到穩定工作狀態。同時,正向輸入端的電阻可以對輸入信號的振幅進行限制,保護運算放大器不受過高的輸入信號幅值影響。具體地說,當正向輸入端的電阻值遠大于反向輸入端的電阻時,同相比例運算電路會將正向輸入信號的電壓比例縮小,并產生一個與縮小比例成正比的輸出電壓,從而實現了信號的放大與縮小。但是,當正向輸入端的電阻值接近或低于反向輸入端的電阻值時,它就會變成一個反相比例運算電路,此時正向輸入信號將會被反相比例縮小,而高于反向輸入信號的輸入信號將會被放大。此外,正向輸入端的電阻對同相比例運算電路的輸出電壓穩定性也有一定的影響。當正向輸入端的電阻值較大時,輸出電壓的波動將會小很多,因為它可以更好地抑制輸入信號中的噪聲和干擾。相反,當正向輸入端的電阻值較小時,輸出電壓會更加敏感于輸入信號的變化,從而更容易受到外界噪聲和干擾的影響。

以上就是小編這次想要和大家分享的有關同相比例運算電路的內容,希望大家對本次分享的內容已經具有一定的了解。如果您想要看不同類別的文章,可以在網頁頂部選擇相應的頻道哦。
