一、2款二極管

1、整流二極管

（1）什么是整流二極管：整流二極管一種將交流電能轉變?yōu)橹绷麟娔艿陌雽?dǎo)體器件。常用于各種電源整流電路中。

（2）整流二極管工作原理：在交流電正負半周都有同一方向的電流流過RL，4只二極管中2只為一組，兩組輪流導通，在負載上得到全波脈動的直流電壓和電流。

圖3 整流二極管電路

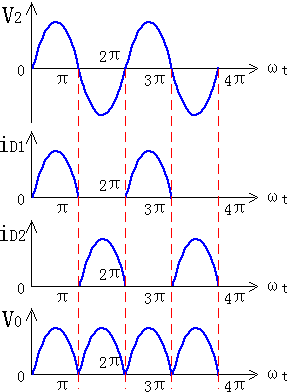

圖4 整流二極管波形圖

2、檢波二極管

（2）什么是檢波二極管：檢波二極管是用于把疊加在高頻載波上的低頻信號檢出來的器件。它具有較高的檢波效率和良好的頻率特性，傳統上用于調幅信號檢波。

（2）檢波二極管工作原理：檢波電路圖如圖6、各點輸出信號波形圖如圖7所示，輸入信號包絡中包含音頻信號（紅色信號線）、直流成分（藍色信號線）和高頻載波信號（綠色信號線），包絡中上下端上下包絡信號對稱，利用二極管單向?qū)щ娦?，將上下?duì)稱包絡信號檢出上半部分，下半部分將截止，再通過R1/C1組成的低通濾波器，將上半部分包絡信號中高頻信號濾掉，剩下有直流和音頻信號，再利用電容同交流阻直流的特性，分離出音頻信號將直流隔離開。

圖6 檢波二極管電路圖

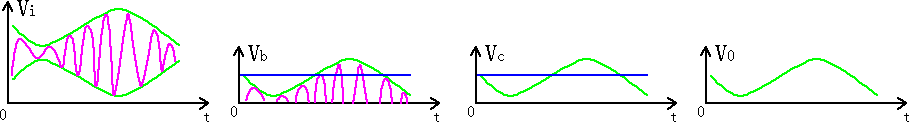

圖7 各點輸出信號波形圖

二、二極管并聯

二極管并聯，并不需要附加的RC緩沖電路。重要的是在并聯時通態電壓的偏差應盡可能小。

判斷一個二極管是否適合并聯的重要參數是其通態電壓對溫度的依賴性。如果通態電壓隨溫度的增加而下降，則它具有負的溫度系數。對于損耗來說，這是一個優點。

如果通態電壓隨溫度的增加而增加，則溫度系數為正。

在典型的并聯應用中，這是一個優點，其原因在于，較熱的二極管將承受較低電流，從而導致系統的穩定。因?yàn)槎O管總是存在一定的制造偏差，所以在二極管并聯時，一個較大的負溫度系數（＞2mV/K）則有可能產生溫升失衡的危險。

并聯的二極管會產生熱耦合：1.在多個芯片并聯的模塊中通過基片；2.在多個模塊并聯于一塊散熱片時通過散熱器。

一般對于較弱的負溫度系數來說，這類熱偶合足以避免具有最低通態電壓的二極管走向溫度失衡。但對于負溫度系數值＞2mM/K的二極管，我們則建議降額使用，即總的額定電流應當小于各二極管額定電流的總和。
