在這篇文章中，小編將為大家?guī)?a href="/tags/二極管" target="_blank">二極管的相關報道。如果你對本文即將要講解的內容存在一定興趣，不妨繼續往下閱讀哦。

一、二極管串聯分析

二極管串聯時，需要注意靜態截止電壓和動態截止電壓的對稱分布。

在靜態時，由于串聯各元件的截止漏電流具有不同的制造偏差，導致具有最小漏電流的元件承受了最大的電壓，甚至達到鉗制狀態。但只要元件具有足夠的鉗制穩定性，則無必要在線路中采用均壓電阻。只有當截止電壓大于1200V的元件串聯時，一般來說才有必要外加一個并聯電阻。

假設截止漏電流不隨電壓變化，同時忽略電阻的誤差，則對于n個具有給定截止電壓VR的二極管的串聯電路，我們可以得到一個簡化的計算電阻的公式：

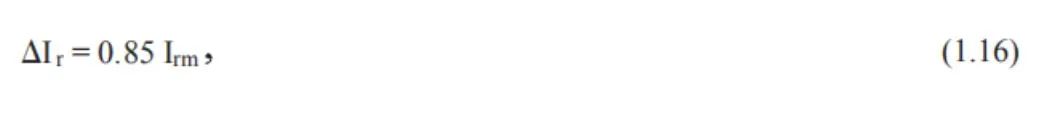

以上Vm是串聯電路中電壓的最大值，△Ir是二極管漏電流的最大偏差，條件是運行溫度為最大值。我們可以做一個安全的假設：

上式中，Irm是由制造商所給定的。利用以上估計，電阻中的電流大約是二極管漏電流的六倍。

經驗表明，當流經電阻的電流約為最大截止電壓下二極管漏電流的三倍時，該電阻值便是足夠的。但即使在此條件下，電阻中仍會出現可觀的損耗。

原則上，動態的電壓分布不同于靜態的電壓分布。如果一個二極管pn結的載流子小時得比另外一個要快，那么它也就更早地承受電壓。

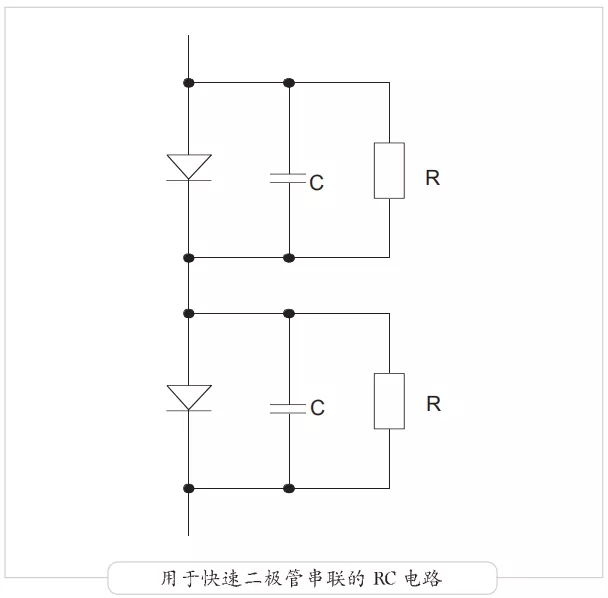

如果忽略電容的偏差，那么在n個給定截止電壓值Vr的二極管相串聯時，我們可以采用一個簡化的計算并聯電容的方法：

以上△QRR是二極管存儲電量的最大偏差。我們可以做一個充分安全的假設：

條件是所有的二極管均出自同一個制造批號?！鱍RR由半導體制造商所給出。除了續流二極管關斷時出現的存儲電量之外，在電容中存儲的電量也同樣需要由正在開通的IGBT來接替。根據上述設計公式，我們發現總的存儲電量值可能會達到單個二極管的存儲電量的兩倍。

一般來說，續流二極管的串聯電流并不多見，原因還在于存在下列附件的損耗源：

1、pn結的n重擴散電壓;

2、并聯電阻中的損耗；

3，需要由IGBT接替的附加存儲電量；

4、由RC電路而導致的元件的增加。

所以在高截止電壓的二極管可以被采用時，一般不采用串聯方案。

唯一的例外是當應用電路要求很短的開關時間和很低的存儲電量時，這兩點正好是地奈亞二極管所具備的。當然此時系統的通態損耗也會大大增加。

二、電力二極管與普通二極管的區別

電力二極管的特點是具有較大的電流和功率，而普通二極管的特點是具有較小的電流和功率。此外，電力二極管的極性可以反轉，而普通二極管的極性不能反轉。

（一）二者的特性不同

1.電力二極管：恢復過程非常短，尤其是反向恢復過程非常短。在正向恢復過程中，電力二極管不會出現明顯的電壓過沖;當反向耐壓較低時，正向壓降也非常小，電力二極管遠低于快恢復二極管。

2.普通二極管：最大的特性是單向傳導，電流只能流過二極管的一個方向。

（二）二者的作用不同

1.電力二極管：當反向耐壓增加時，電力二極管的正向壓降會過高，無法滿足要求，因此電力二極管通常用于200V以下的低壓應用中。

2.普通二極管：功能包括整流電路、檢測電路、穩壓電路和各種調制電路，主要由二極管組成。

除此以外，電力二極管主要用于高壓和大功率應用。 這種管實際上是一個大面積的PN結。 因此，整流器的額定電流通常高達數十安培至數百安培。 由于該管的PN結電容太大，因此僅適用于工頻應用，大功率肖特基管由于其低耐壓性而僅適合于處理高頻和大電流，而快速恢復管則大多用于處理高頻、高壓和大電流。電力二級管與普通管的主要區別在于額定工作電流的指標。前者高于數十安培，而后者低于數十安培。

以上便是小編此次想要和大家共同分享的有關二極管的內容，如果你對本文內容感到滿意，不妨持續關注我們網站喲。最后，十分感謝大家的閱讀，have a nice day！
