0引言

葉輪零件是多種航空產品中的主要零部件,精度高,加工難度大,生產周期長,往往是生產交付的瓶頸。很多航空企業已基本實現三維設計,但三維工藝的應用還未推廣, 目前仍普遍使用二維CAPP^[1]。葉輪零件采用二維工藝存在以下缺點:

1)葉輪零件幾何外形較為復雜,涉及多個復雜曲面,二維工藝卡片往往通過二維簡圖和信息描述體現設計要素和工藝設計,很難進行清晰直觀有效的表達,致使生產制造環節易出現理解偏差,最終影響產品質量。

2)葉輪零件數控加工工序多,二維工藝編制完成后,需重構三維工序模型才能完成數控加工業務,存在大量的重復性勞動。

3)目前仍以二維設計圖為工藝設計數據源,沒有直接重用三維設計模型(或者三維設計模型不合法),設計數據傳遞效率低下。

三維工藝設計作為支撐基于MBD的三維數字化設計制造一體化(TCM)研制模式的關鍵環節^[2],負責確定產品制造過程以及制造所需的制造資源、制造時間等,是連接產品設計與制造的橋梁。基于MBD 技術設計的三維設計數據直接作為三維工藝的輸入,能夠降低信息傳遞出錯的概率,確保設計信息自始至終地準確表達,同時三維的展現形式也使得應用于生產制造現場的工藝文件可讀性更強,表達更為準確^[3—5]。

通過試點產品和零件的應用打通了基于MBD的產品設計、工藝設計、制造全過程, 目前國內領先的航空企業已初步建立了基于MBD的三維數字化工藝設計系統,但與MBD的全面推廣應用還有一定距離,還沒有將MBD數據真正應用于實際的生產和加工,生產現場無法獲取并查看與任務數據集成的三維工藝數據?；谝陨蠁栴},選擇葉輪零件,利用MBD三維工藝設計平臺編制葉輪零件的三維工藝,真正將三維工藝技術推向下游車間,利用MBD三維工藝技術完成葉輪零件的加工制造。

1 葉輪零件的三維工藝設計

1.1 葉輪零件結構化工藝路線構建

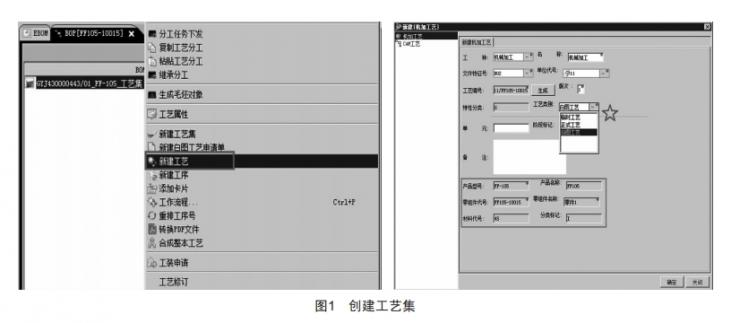

利用現有TCM工藝平臺,接收設計數據后完成葉輪零件的工藝路線創建。在制造工藝規劃器中選中新建工藝,在彈出的新建工藝窗口選擇專業工藝種類,單位代號默認為編制人員所在單位,點擊生成工藝編號,編輯工藝名稱,選擇工藝類別,創建工藝集過程如圖1所示。最終系統在工藝集版本下新建了專業工藝。

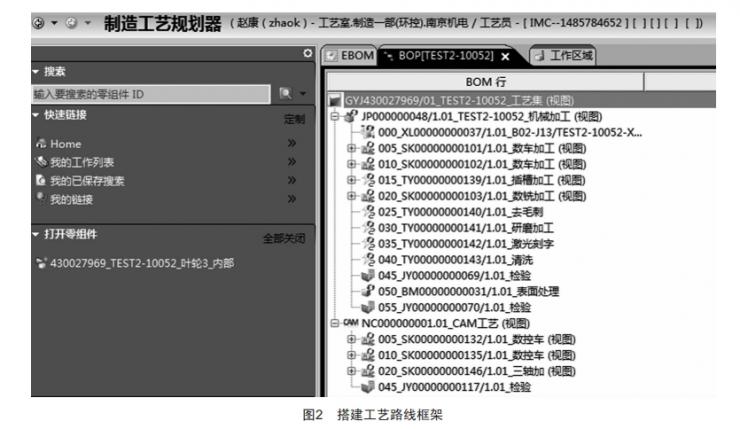

工藝版本下制造目標關聯零組件最新版本設計數據版本對象,若存在PBOM對象,關聯最新版的 PBOM對象。通過在工藝集下新建工序,并賦予各工序不同屬性,完成下料工序、加工工序、檢驗工序等的創建,最終完成工藝路線框架的構建,如圖2所示。

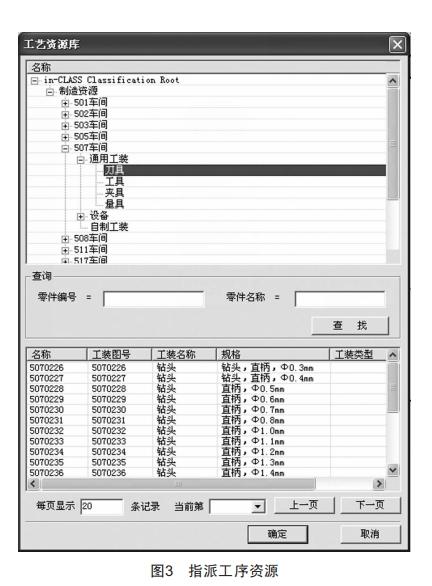

隨后,為工序節點指派工藝資源,如加工設備、工裝夾具、刀具、量具等資源,工藝資源直接從TC分類管理器中調用,如圖3所示。

基于TCM工藝平臺搭建的工藝文件將產品、工藝、制造資源整合在一起,形成2PR模型,在此基礎上建立工藝順序結構樹,工藝結構樹的每一分支為一道工序。

1.2 葉輪零件全三維工序模型設計

對于工序模型的設計有兩種方式:方式一使用WAVELINK方式創建,這種方式可以保持設計模型與工序模型的關聯、工序間模型的關聯;方式二采用導入設計模型或工序模型的方式在此基礎上創建工序模型,這種方式設計模型、工序模型都是獨立的模型,之間沒有建立聯系與關聯。

對于工序模型的設計順序,也分為三種:正向設計、逆向設計、正逆向結合的方式。正向設計:就是從毛坯到零件演變的過程,是零件上增加細節特征的過程,也是零件的加工過程(刀具去除材料的過程)。逆向設計:就是從零件到毛坯演變的過程,是刪除特征的方式,也就是增加材料的過程。通常采用逆向的設計方法。

通過對葉輪工藝路線的分析,銑加工葉型前道工序模型是前后工序銜接的重要節點,因此構建為“中間工序模型”,其他工序在此基礎上,通過增減特征或余量,向前、向后推理獲得,所有“中間工序模型”是創建工序模型過程中的重要工序。

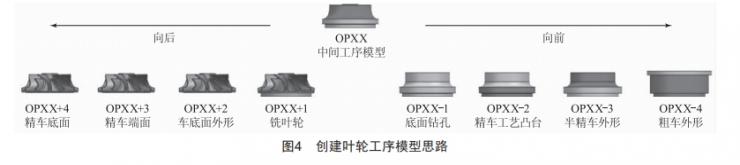

根據葉輪零件 自身工藝特點的分析、總結、歸納,形成如圖4所示創建工序模型思路。

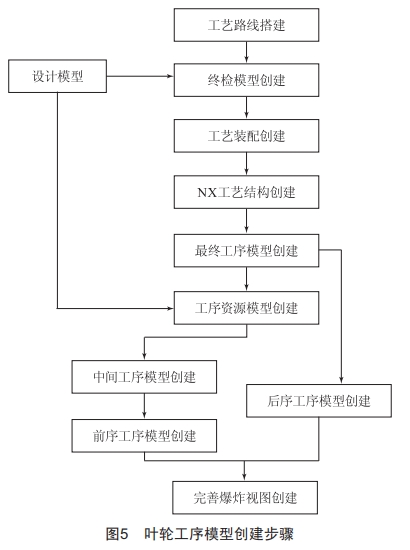

根據葉輪工序模型的創建思路,形成如圖5所示葉輪工序模型創建的步驟。

1.3 葉輪零件工序模型三維標注

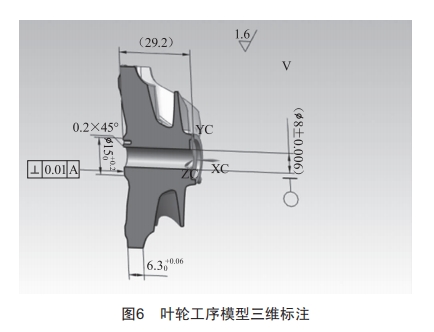

在葉輪工序模型建立完成后,需遵循MBD工序模型三維標注規范,完成葉輪工序模型的三維PMI標注。在NX中使用“PMI關聯復制”功能,將需要設計模型或工序模型中的PMI標注,直接復制到當前工序模型中。同時在建立適當視圖的基礎上快速完成工序模型的三維標注,機加工序完成對加工面的著色處理,三維標注需完整包括形位公差、幾何公差、工藝特殊符號、基準特征符號、基準目標符號、工步信息、特殊技術要求等,如圖6所示。

1.4 工藝審批

零件工藝編制完成后,將整個工藝結構通過相應審簽流模板,完成電子審批流程,完成審批流程后審簽記錄自動寫入NX相關屬性。

2 三維工藝的數據發布及現場執行

葉輪三維工藝編制完成后,其正確性和先進性需通過車間現場的實際應用才能得到驗證。三維工藝數據下車間指導現場生產,與二維數據不同的是,三維工藝數據沒有二維工藝卡片,為下游車間展示的是帶三維標注的三維工序模型。通過現場各工位部署的終端,將輕量化的三維工序模型傳遞給MES,實現三維零件工藝現場查看。

葉輪三維工藝使直接來源于設計的三維數模成為生產制造過程中的唯一標準,確保最大化傳遞和繼承設計信息的準確性,能夠減少工藝對設計信息理解上的錯誤,同時增強工藝信息的可讀性,降低出錯概率,提高生產制造階段的效率。現場使用過程中,加工者在MES個人任務窗口即可點擊瀏覽當前工序三維工藝,通過不同視圖的切換、各種三維模型瀏覽操作(包括放大、縮小、旋轉和高亮顯示等)、簡便的測量工具,能夠清晰地讀取到全部工藝信息。

3 總結與展望

本文通過編制葉輪零件三維工藝并應用于生產制造,直接傳遞和繼承基于MBD技術設計的三維設計數據,取代原有的二維工藝,解決葉輪零件工藝設計及現場生產中存在的數據源不統一、工藝數據表達不直觀、工藝數據的傳遞和執行效率不高等問題,真正提高了工藝的可讀性和準確率,使基于三維工藝的生產制造成為現實。

但是, 目前全三維工藝設計軟件平臺的 自動化和智能化水平低下,仍需要較多的交互操作,對工藝人員的經驗依賴程度高,缺乏專用的軟件工具提升工藝設計自動化和智能化水平。同時,當前沒有完全

發揮全三維工藝的優勢,現場工藝展示僅限于工藝信息,工序屬性、工序資源、CAM程序等并未全部體現。隨著基于MBD三維工藝的深入應用,如何與其他信息系統進行集成,使得三維工藝的編制更為高效,三維工藝的管理更為嚴謹,充分發揮數據流、信息流集成優勢,提高效率和工藝的標準化、規范化水平,縮短工藝編制周期并最終達到縮短產品研制周期、生產周期和提高產品質量的 目的,還需要不斷研究和探索。
