在清晰、干凈、理論的二元世界中,信號只存在于兩個明確的狀態,通常稱為1和0(1和0)。然而,當工程專業的學生、業余愛好者和僅限于數字的專業人士進入實際的電路和系統世界時,他們發現二進制電路有三個狀態:1,0和未定義(或不確定)。

這種最后的狀態是不可取的,會導致電路和系統故障,操作不穩定,甚至是硬故障,所以在幾乎所有的設計中都必須避免。幸運的是,這是相當容易實現的。請注意,從技術上講,"二進制"是"數字"的一個特殊情況和子集,但這兩個術語通常是互換使用的。

這個常見問題將探索上拉和下拉電阻的作用,以確保二進制(數字)電路點無可爭議地在一個明確的1或0的水平上,并且間歇狀態不能發生。這些電阻器通常用于與單片機輸入/輸出(I/O)針或其他數字門接口開關或其他組件。許多微控制器包括它們,但其他的卻沒有,允許界面的靈活性。

問:數字電路邏輯級別的現實是什么?

A: 數字邏輯電路實際上有三種邏輯狀態:高、低和"浮動"(或高阻抗);后者是不確定的。當用儀表進行探測時,它可能會出現在它們之間的高、低或交替,但這是誤導性的,它不是一個有效的邏輯級讀數。

問:這是電路輸入和輸出的問題嗎?

A: 是的,您可以有一個浮動輸入或輸出.它們可能有不同的"外表"和影響,盡管有相同的根本原因。

問:當觀察實際電路中的邏輯水平時,是否有基本的原則要牢記?

A: 是的,有兩種情況:1)電流需要一個流動路徑,2)電壓只在兩個已知點之間定義時才有意義。當然,電壓和電流并存和相互作用,你需要了解一個人的行動來了解另一個。

問:對電路中的浮動信號的關注是否與輸入點和輸出點有關?

A: 是的。輸入是雙極晶體管的底座或CMOS晶體管的閘門( Figure 1), 輸出驅動基座或閘門來自另一個IC,或可能是一個離散的機械開關。在輸入和輸出案例中,關注點非常相似。

圖1雙極晶體管(左)和CMOS晶體管(右)的輸入和輸出結構得出的結論是,如果沒有適當?shù)倪B接安排,除了1和0的二元邏輯級之外,還可能存在一個未定義的狀態。

圖2沒有通過電阻連接到電力軌,邏輯門輸入是浮動的,當開關打開時不是在1或0,而當開關關閉時,它是在一個固定的邏輯0。

拉起與拉下電阻

什么是拉高電阻?什么是拉下電阻?

A: 拉起電阻是一種電阻,用來確保在沒有輸入信號的情況下,電路點"拉"到一個高邏輯水平;拉下電阻確保電路點太低(幾乎總是"地面"或普通)。這些電阻器被用來正確地偏置數字閘門的輸入,以阻止它們隨意漂浮。它們也用于數字門的輸出。

問:我們能看到這個"正在進行中"嗎?"

A: 考慮一個簡單的打開/關閉按鈕開關連接到一個邏輯門的輸入(記住,在現實世界中,門是由雙極或CMOS晶體管構成的;它們不是某種抽象概念)。從電的角度看,開關看起來像短路或開路--非常簡單。

如沒有拉拔電阻( 圖2 ),當開關打開時,邏輯門輸入是浮動的,而不是在1或0;當開關關閉時,輸入是硬連接到地面,邏輯0。

圖3當開關打開時,添加拉高電阻確保邏輯1狀態。

考慮相同的輸入,但有一個拉高電阻( 圖3 ).

當開關打開時,閘門輸入的電壓被拉到輸入電壓的水平(根據電路設計及其設計,被指定為VIN、VCC、VDS或電源軌),并符合邏輯1。當開關關閉時,閘門處的輸入電壓直接落到地面上.

簡而言之,當你有一個低的默認阻抗時,你必須使用拉高電阻,并希望將信號拉到"高"。'

問:對于一個"硬"觸點關閉開關來說,這一切都是有意義的,但是它如何應用于由另一個數字邏輯門的輸出驅動的輸入呢?

A: 如果你畫出電路的示意圖和模型,這是一個非常相似的情況。當驅動輸出量低時,地面阻抗低,幾乎但不完全短路;當輸出量高時,有高阻抗路徑,實際上沒有電流流動,幾乎是一個開路。

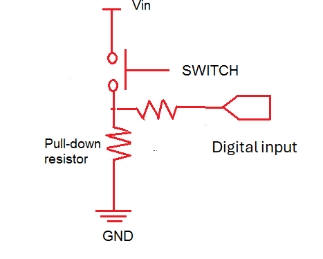

圖4拉下電阻配置提供了對拉上電阻的作用補充。

問:輸入上的下拉電阻器怎么樣?

A: 除了作為它的補充之外,這是相同的原則( 圖4 )。當開關打開時,閘門輸入的電壓被拉到地面。當開關關閉時,閘門的輸入電壓變?yōu)閂IN.電壓水平實際上會在沒有電阻的兩個電壓之間浮動。當將輸入電壓拉到地面以防止輸入出現未定義狀態時,拉下電阻將邏輯信號保持在接近零電壓(0V)的位置。

問:您能簡單地比較和對比上拉和下拉電阻器的安排嗎?

A: 圖5 只是簡單概述了它們的相關屬性。

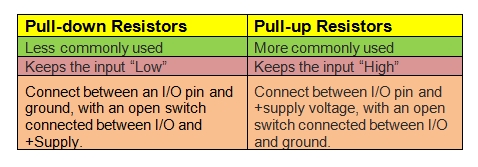

圖5拉上和拉下電阻器模式有一些不同之處,盡管它們只涉及改變電路拓撲中一個組件的位置。

問:在閘門的輸出端,甚至是基本晶體管的輸出端,怎么樣?

A: 這是一個類似的問題。如果輸出收集器或排水管連接到"無",它就會浮起來,無法達到0或1的真實邏輯,因為沒有電流路徑。由于這個原因,大多數邏輯門都有內置的上拉或下拉輸出電阻。

圖6這個開放收集器配置使用無處不在的2N3904雙極晶體管(在本例中)可以給外部負載提供能量或去能量。

問:為什么我有時會看到有"開放收集器"或"開放排水管"輸出的蓋茨?

A: 當你需要晶體管的輸出來驅動外部的"現實世界"負載時,這是需要的。開放收集器輸出是指連接到晶體管收集器的輸出(這里是NPN器件)( 圖6 )。NPN晶體管允許電流下沉到地面(更正確地稱之為共同電路)。

通過使用打開的收集器或排水管,您可以使負載功能作為拉上電阻。負載可以是離散的電阻、繼電器、電動機、燈具、LED或其他元件.

下一節討論來源和下沉電流,以及電阻尺寸。
