在每屆的全國大學生電子設計競賽中，DDS作為信號源、以及通信里面本振、波形合成的基本方式，幾乎成了必考的技能，雖然考察的角度不同，但核心都是一個 - 通過數字的方式得到你需要的某種頻率的某種幅度的某種波形。

在測試測量領域有另一個概念 - AWG(任意波形發生器)是跟DDS緊密相關的，波形發生器未必一定采用DDS的方式，但“任意”波形的產生就離不開DDS了。

DDS可以生成任意波形 - 比如心狀波形

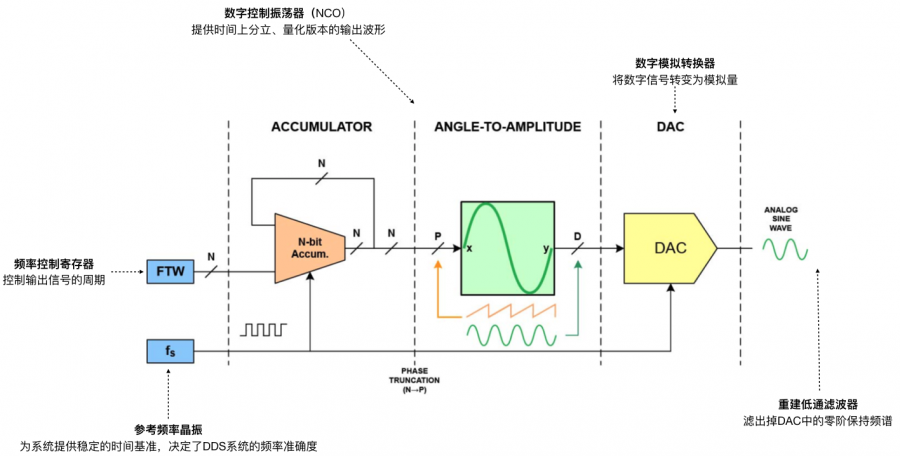

DDS的基本原理如下面的框圖，主要由以下幾個部分構成：

相位累加器 - 改變累加器的步進值，也就可以改變輸出信號的頻率;

存儲的波形表 - 決定了你要產生的波形的形狀，其深度和位數影響了輸出信號的性能;

高速DAC -將數字的波形轉換為模擬的電信號，其分辨率位數和轉換率影響了能夠產生的電信號的最高頻率和信噪比、SFDR等參數

在DAC后面還有模擬調理電路 - 對生成的信號進行幅度調節和頻率分量的篩選

DDS的構成

ADI公司有多種針對不同應用的DDS器件，其性能指標也不一樣，由MCU通過SPI端口對DDS芯片進行編程即可得到你需要的波形、頻率、幅度等。經典的器件AD9850、AD9833/37、AD9102等。

在具體的使用中僅一顆器件是不夠的，也還是要需要設計專門的PCB來完成系統的功能- MCU + DDS +模擬鏈路+電源，一套下來，無論從制作成本還是調試的時間上都不見得是比較經濟的方式，使用現成芯片也只能在其能力范圍內，靈活性不高，用一顆器件應對不同可能的考題，是很難的。

最佳的方式自然是使用FPGA + DAC + 模擬鏈路的方式來實現。

用FPGA來實現所有的數字邏輯和存儲功能

注：除了上圖中的功能，按鍵輸入控制和參數的輸出顯示乃至菜單，也都可以通過FPGA來實現

只要你了解FPGA的使用，理解了DDS的工作原理，通過非常簡單的Verilog編程，就可以靈活地實現各種你需要的功能和性能。

能夠?qū)崿F(xiàn)DDS功能，對于FPGA內部資源的要求其實很小，只需要非常少的邏輯資源和有限的內部存儲器就可以實現，一顆十幾塊RMB的FPGA只需要其不到1/5的資源就能夠?qū)崿F(xiàn)，而高速的DAC也非常便宜，尤其是采用R-2R的構成方式，20個電阻就可以構成10位/200Msps的高速DAC，這種方式生成的波形性能雖然相比商用的高速DAC(比如AD9740)有一定的降低，但足以滿足電賽的需求。

R-2R DAC的工作原理

隨著國產化器件的高速發展，使用國產的價廉物美的高速DAC也可以用來做DDS信號發生器。比如我們硬禾學堂剛剛驗證過的3Peak公司的3PD5651，就是跟AD9740兼容的10位/125Msps的高速DAC，我們用它做成的高速DAC模塊，實測轉換率能夠高達200Msps無壓力。

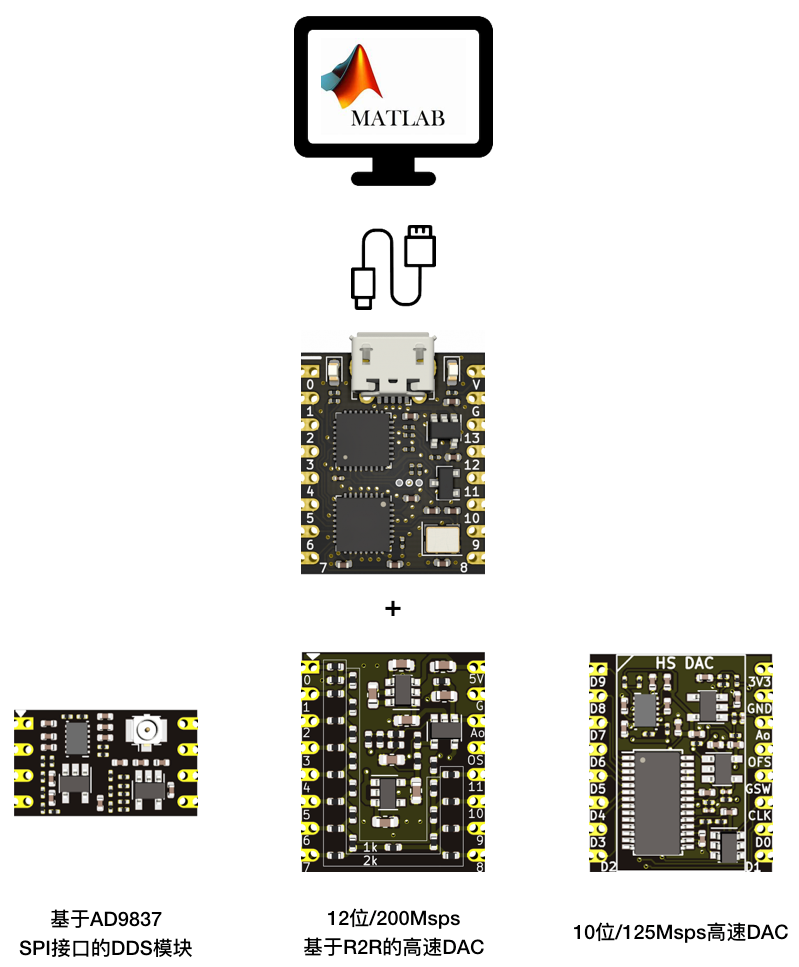

當然，無論你使用FPGA + R2R還是FPGA + DAC，都需要你來設計PCB才能實現，如果實現高達100Msps的轉換率，對PCB的設計能力也是有要求的。為了方便參加電賽的同學們在不需要制作PCB的情況下也能方便使用DDS，我們硬禾學堂專門制作了半成品的16管腳的模塊 - FPGA最小系統模塊、R2R高速DAC模塊、基于AD9740的200Msps的高速DAC模塊以及基于3PD5651的125Msps的模塊。只要將FPGA模塊和DAC模塊簡單地連接在一起，就可以方便地實現DDS的功能。

通過DDS生成的47KHz的正弦波

如果你嫌兩個模塊焊接都覺得麻煩，也可以使用下面的一體化的模塊，可以通過USB端口對其供電和編程、UART通信，通過邏輯控制其中的參數，或由上位機通過UART對FPGA的邏輯進行參數配置。

用FPGA + R2R DAC構成的高速DDS AWG系統

是不是很方便?

下面我簡單講一下DDS的實現邏輯：

1 首先將你要實現的波形的一個周期的量化數據存放在FPGA內部的邏輯寄存器或塊狀RAM中，下面的代碼就是存放一個64個10位數據來表征1/4周期正弦波的代碼，由于正弦波4個象限的對稱性，只需要1/4周期的數據即可，這樣可以只使用1/4的邏輯或存儲資源。

module lookup_tables(phase, sin_out);input [7:0] phase;output [9:0] sin_out; wire [9:0] sin_out; reg [5:0] address;wire [1:0] sel;wire [8:0] sine_table_out; reg [9:0] sine_onecycle_amp; //assign sin_out = {4'b0, sine_onecycle_amp[9:4]} + 9'hff; // 可以調節輸出信號的幅度assign sin_out = sine_onecycle_amp[9:0]; assign sel = phase[7:6]; sin_table u_sin_table(address,sine_table_out); always @(sel or sine_table_out)begin case(sel) 2'b00: begin sine_onecycle_amp = 9'h1ff + sine_table_out[8:0]; address = phase[5:0]; end 2'b01: begin sine_onecycle_amp = 9'h1ff + sine_table_out[8:0]; address = ~phase[5:0]; end 2'b10: begin sine_onecycle_amp = 9'h1ff - sine_table_out[8:0]; address = phase[5:0]; end 2'b11: begin sine_onecycle_amp = 9'h1ff - sine_table_out[8:0]; address = ~ phase[5:0]; end endcaseend endmodule 1/4周期正弦波的波表代碼： module sin_table(address,sin);output [8:0] sin; //實際波形表為9位分辨率(1/4周期)input [5:0] address; //64個點來生成1/4個周期的波形，完整的一個周期為256個點 reg [8:0] sin; always @(address) begin case(address) 6'h0: sin=9'h0; 6'h1: sin=9'hC; 6'h2: sin=9'h19; 6'h3: sin=9'h25; 6'h4: sin=9'h32; 6'h5: sin=9'h3E; 6'h6: sin=9'h4B; 6'h7: sin=9'h57; 6'h8: sin=9'h63; 6'h9: sin=9'h70; 6'ha: sin=9'h7C; 6'hb: sin=9'h88; 6'hc: sin=9'h94; 6'hd: sin=9'hA0; 6'he: sin=9'hAC; 6'hf: sin=9'hB8; 6'h10: sin=9'hC3; 6'h11: sin=9'hCF; 6'h12: sin=9'hDA; 6'h13: sin=9'hE6; 6'h14: sin=9'hF1; 6'h15: sin=9'hFC; 6'h16: sin=9'h107; 6'h17: sin=9'h111; 6'h18: sin=9'h11C; 6'h19: sin=9'h126; 6'h1a: sin=9'h130; 6'h1b: sin=9'h13A; 6'h1c: sin=9'h144; 6'h1d: sin=9'h14E; 6'h1e: sin=9'h157; 6'h1f: sin=9'h161; 6'h20: sin=9'h16A; 6'h21: sin=9'h172; 6'h22: sin=9'h17B; 6'h23: sin=9'h183; 6'h24: sin=9'h18B; 6'h25: sin=9'h193; 6'h26: sin=9'h19B; 6'h27: sin=9'h1A2; 6'h28: sin=9'h1A9; 6'h29: sin=9'h1B0; 6'h2a: sin=9'h1B7; 6'h2b: sin=9'h1BD; 6'h2c: sin=9'h1C3; 6'h2d: sin=9'h1C9; 6'h2e: sin=9'h1CE; 6'h2f: sin=9'h1D4; 6'h30: sin=9'h1D9; 6'h31: sin=9'h1DD; 6'h32: sin=9'h1E2; 6'h33: sin=9'h1E6; 6'h34: sin=9'h1E9; 6'h35: sin=9'h1ED; 6'h36: sin=9'h1F0; 6'h37: sin=9'h1F3; 6'h38: sin=9'h1F6; 6'h39: sin=9'h1F8; 6'h3a: sin=9'h1FA; 6'h3b: sin=9'h1FC; 6'h3c: sin=9'h1FD; 6'h3d: sin=9'h1FE; 6'h3e: sin=9'h1FF; 6'h3f: sin=9'h1FF; endcase endendmodule

2 用查找表的方式尋址一個波形的整個周期， phase(相位)即為波表的256個地址，sin_out為10位的數據輸出：

module lookup_tables(phase, sin_out);input [7:0] phase;output [9:0] sin_out; wire [9:0] sin_out; reg [5:0] address;wire [1:0] sel;wire [8:0] sine_table_out; reg [9:0] sine_onecycle_amp; //assign sin_out = {4'b0, sine_onecycle_amp[9:4]} + 9'hff; // 可以調節輸出信號的幅度assign sin_out = sine_onecycle_amp[9:0]; assign sel = phase[7:6]; sin_table u_sin_table(address,sine_table_out); always @(sel or sine_table_out)begin case(sel) 2'b00: begin sine_onecycle_amp = 9'h1ff + sine_table_out[8:0]; address = phase[5:0]; end 2'b01: begin sine_onecycle_amp = 9'h1ff + sine_table_out[8:0]; address = ~phase[5:0]; end 2'b10: begin sine_onecycle_amp = 9'h1ff - sine_table_out[8:0]; address = phase[5:0]; end 2'b11: begin sine_onecycle_amp = 9'h1ff - sine_table_out[8:0]; address = ~ phase[5:0]; end endcaseend endmodule

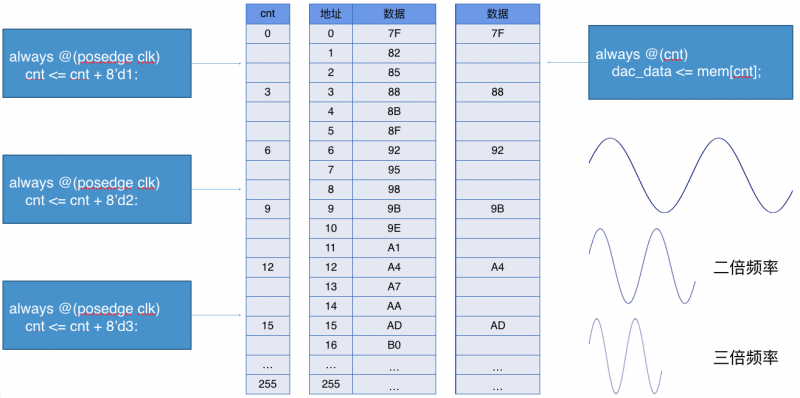

如果使用計數器作為地址輸出，逐個地址的數據讀出送給DAC，就可以得到頻率為主時鐘頻率1/256的正弦波形。要改變輸出頻率，只有改變主時鐘頻率，這種方法得到“任意”頻率是不可能的，另外對模擬鏈路的輸出濾波器的設計也帶來了巨大挑戰。因此這就要下面的一步：

3 通過相位累加器來實現任意頻率

比如下面的代碼就能夠通過一個24位的相位累加器，得到頻率最小調節精度達到主時鐘/2^24～ 主時鐘/16M，比如主時鐘為12MHz，則頻率最小調節精度可以達到0.75Hz，相位累加器的值取27962就可以得到頻率為20KHz的正弦波信號。

reg [23:0] phase_acc; // 24位相位累加器always @(posedge clk) phase_acc <= phase_acc + 27962; //在12MHz的主時鐘時輸出20KHz頻率的波形lookup_tables u_lookup_table(.phase(phase_acc[23:16]), .sin_out(dac_data));

4 利用內部鎖相環PLL得到高頻率的內部時鐘

無論是MCU還是FPGA，外部的時鐘源提供的頻率都不會太高，比如我們常用的12MHz的時鐘，根據奈奎斯特定律，以及低通濾波器的頻響特性得到的DDS輸出的頻率最高為12MHz * 40%～4.8MHz，如果想得到更高的輸出頻率，比如20MHz的正弦波形，那就需要DDS的主時鐘高達50MHz，乃至更高，這樣使得一個周期內的點數更多，比較理想的狀態是一個周期的波形由10個以上的點構成，也就是20MHz的正弦波最好使用200MHz的主時鐘。那就需要用到PLL，由輸入的低頻時鐘得到內部的高頻時鐘用于DDS的邏輯和DAC的轉換時鐘。

在我們的系統中，選用了12MHz的輸入頻率，可以通過內部PLL得到192MHz(12MHz*16)的內部時鐘頻率，生成20MHz的正弦波毫無壓力。

下面是PLL + 相位累加器的代碼，PLL通過調用FPGA內部的IP核來實現：

wire clk_120m; //內部高倍時鐘的名字cll_120m clk_pll u_clk_pll(.CLKI(clk), .CLKOP(clk_120m)); // 以Lattice的IPCore為例產生高速內部時鐘 // 從12MHz產生120MHz，用以內部的邏輯以及DAC轉換reg [23:0] phase_acc; // 24位相位累加器 always @(posedge clk_120m) phase_acc <= phase_acc + 2796; //在120MHz的主時鐘時輸出20KHz頻率的波形lookup_tables u_lookup_table(.phase(phase_acc[23:16]), .sin_out(dac_data));

有細心的朋友會問，蘇老師，您的模塊上看不到常規使用的LC濾波器的影子啊?沒有LPC濾波器如何濾除20MHz以上的混疊、非線性、雜散信號?

其實我們巧妙地利用了運算放大器的GBW和壓擺率的指標，通過合理選擇運算放大器，該放大器自身就能夠?qū)崿F(xiàn)對20MHz以內的信號進行線性放大，對20MHz以上的信號進行衰減的功能。

放大器的選用以及相關阻、容的值的選擇可以根據具體的電路拓?fù)漭o之以模擬仿真來實現，由于篇幅限制，這個在這里不再細說了。
