[導讀]在這篇文章中,小編將對電阻器的相關內容和情況加以介紹以幫助大家增進對它的了解程度,和小編一起來閱讀以下內容吧。

在這篇文章中,小編將對電阻器的相關內容和情況加以介紹以幫助大家增進對它的了解程度,和小編一起來閱讀以下內容吧。

一、如何理解電阻器電阻值

電阻值簡稱阻值,根本單位是歐姆,簡稱歐(Ω)。常用單位還有千歐(KΩ)和兆歐(MΩ)。它們之間的換算關系是1MΩ=loookΩ,1kQ-1000Ω。電阻器上阻值的標示辦法有兩種。

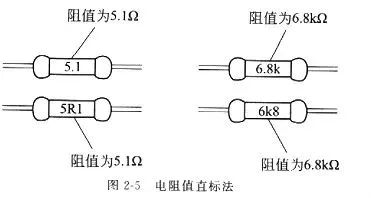

一是直標法,行將電pn值直接印刷在電阻器上。例如,在5.1Ω的電阻器上印有“5.1”或“5R1”字樣,在6.8kΩ的電阻器有“6.8k”或“6k8”字樣,如圖2-5所示。

二是色環法,即在電阻器上印刷4道或5道色環來表示阻值等,阻值的單位為Ω。

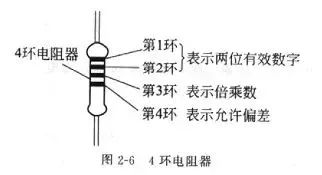

關于4環電阻器,第l、2環表示兩位有效數字,第3環表示倍乘數,第4環表示允許偏向,如圖2-6所示。

關于5環電阻器,第l、2、3環表示三位有效數字,第4環表示倍乘數,第5環表示允許偏向,如圖2-7所示。

色環普通采用黑、棕、紅、橙、黃、綠、藍、紫、灰、白、金、銀12種顏色,它們的意義見表2-2。例如,某電阻器的4道色環依次為“黃、紫、橙、銀”,則其阻值為47kΩ,誤差為±10%。某電阻器的5道色環依次為“紅、黃、黑、橙、金”,則其阻值為240kQ,誤差為+5%。

在電子制造中,選用4環或5環電阻均可。在選頻同路、偏置電路等電路中,應盡量選用誤差小的電阻,必要時可用歐姆表檢測選擇。

二、如何檢測電阻器

A 將兩表筆(不分正負)分別與電阻的兩端引腳相接即可測出實際電阻值。為了提高測量精度,應根據被測電阻標稱值的大小來選擇量程。由于歐姆擋刻度的非線性關系,它的中間一段分度較為精細,因此應使指針指示值盡可能落到刻度的中段位置,即全刻度起始的20%~80%弧度范圍內,以使測量更準確。根據電阻誤差等級不同。讀數與標稱阻值之間分別允許有±5%、±10%或±20%的誤差。如不相符,超出誤差范圍,則說明該電阻值變值了。

B 注意:測試時,特別是在測幾十kΩ以上阻值的電阻時,手不要觸及表筆和電阻的導電部分;被檢測的電阻從電路中焊下來,至少要焊開一個頭,以免電路中的其他元件對測試產生影響,造成測量誤差;色環電阻的阻值雖然能以色環標志來確定,但在使用時最好還是用萬用表測試一下其實際阻值。

上述所有信息便是小編這次為大家推薦的有關電阻器的內容,希望大家能夠喜歡,想了解更多有關它的信息或者其它內容,請關注我們網站哦。
