一、IGBT關斷機理詳解

IGBT 結構等同于n 溝道MOSFET與pnp晶體管構成的達林頓結構, MOSFET 的漏極與pnp晶體管的基極相連。等效電路和基本結構圖如下

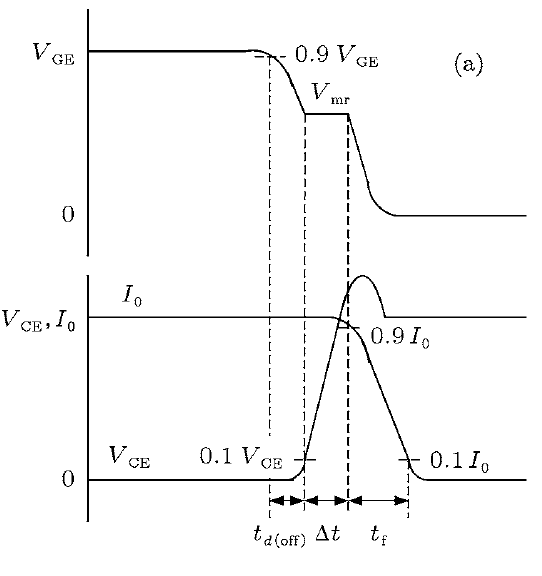

IGBT的關斷波形如下圖所示，大致分為三個階段：①關斷延遲時間td(off)；②關斷過程中電壓上升到10%到電流下降到90%時間Δt；③關斷下降時間tf。

IGBT關斷時間表達式為

toff=td(off)+Δt +tf

ICE=IMOS+IC(BJT)=Ids+Ice

BJT 是一種電流控制型器件, 發射極e和集電極c傳導的工作電流受基極b引入的較小電流的控制, 如等效電路所示, BJT受MOSFET漏極電流控制. 在IGBT關斷td(off)和Δt 程中, MOSFET 的門極電壓Vgs減小至Miller平臺電壓Vmr, 漏源電壓Vds增大至Vds(max), 而漏源電流Ids保持不變. 由于Ib=Ids, BJT的集射極電流Ice受Ib控制, 所以,在IGBT關斷td(off)和Δt過程中, Ice電流仍然保持不變, 如上圖所示. 由上式ICE等式可知, IGBT的集射極電流ICE保持不變. 可見, IGBT關斷td(off) 和Δt 過程為MOSFET 行為, 所以關斷延遲時間td(off) 和Δt如下：

td(off)=RG(CGS+CGD)*ln[gfsVGH/(gfsVGS(th)+Ids(max)]

Δt =((VDM?Von)gfsRGCGD)/(Ids(max)+gfsVGS(th))

其中, RG為柵極驅動電阻, CGS和CGD為柵源和柵漏電容, gfs為柵源跨導, VGH為柵控電壓, VGS(th)為閾值電壓, Ids(max)為溝道電流的最大值, VDM為漏源電壓最大值, Von為MOSFET導通壓降。

由上面兩個式子可知，IGBT關斷td(off)和Δt時間由MOSFET固有參數決定. 所以對于確定的IGBT來說, td(off) 和Δt時間也是確定不變的，IGBT的關斷時間toff的變化由電流下降時間tf決定。為了使IGBT從正向?qū)顟B(tài)轉入正向阻斷狀態, 必須首先通過外電路對柵電容放電, 使柵電壓下降到MOSFET的開啟電壓Vth以下, 這時, 溝道反型層消失, 溝道電流IMOS迅速下降為零。

如下圖

溝道關斷后，器件電流幾乎在瞬時從I0下降到I1，這一過程稱為階段I；階段I結束后，n?區的過剩載流子空穴將通過復合消失，這一過程稱為階段II。 因此，IGBT關斷后，電流下降時間由兩部分組成，階段I電流ΔI下降時間和階段II電流I1下降時間。階段I過程在瞬間發生，時間非常短，而階段II，n?區過剩載流子空穴復合過程較慢, 因此，會引起IGBT關斷過程拖尾電流現象。所以IGBT的關斷電流下降時間tf主要由階段II電流下降時間決定。而階段II電流下降時間即為n?區過剩載流子復合所需時間。

二、IGBT吸收電容是什么

（一）定義

IGBT吸收電容是指IGBT器件在開關過程中能夠吸收和儲存的能量的大小和特性。它是IGBT內部結構中耦合電容的一種表現形式，用于穩定和調整電流和電壓波動，保護IGBT器件和電路的安全運行。

（二）IGBT吸收電容的影響與應用

1. 對開關特性的影響

IGBT吸收電容的大小和特性會直接影響IGBT的開關特性。適當大小的吸收電容可以減小開關過程中的電流和電壓波動幅度，降低開關損耗和電磁干擾。然而，過大的吸收電容也會增加電路的復雜性和成本。

2. 對驅動電路設計的影響

在IGBT的驅動電路設計中，需要充分考慮IGBT吸收電容的影響。合理設計驅動電路中的電阻、電感等元件參數以及驅動信號的波形和時序等因素可以優化IGBT的開關性能并降低開關損耗。

3. 對電路穩定性的影響

IGBT吸收電容在電路中起到了穩定和調整電流和電壓波動的作用。它可以有效抑制電路中的過電壓和過電流現象的發生，保護IGBT器件和電路中的其他元件免受損害。同時，它還可以提高電路的抗干擾能力和可靠性。

4. 應用場景

IGBT吸收電容廣泛應用于各種需要高功率和高速開關的電路中。例如，在變頻器中，IGBT吸收電容可以保護IGBT器件免受開關過程中產生的過電壓和過電流的沖擊；在太陽能/風力發電變流器中，它可以穩定輸出電壓和電流波形并提高系統的運行效率。
