本文中，小編將對基本放大電路予以介紹，如果你想對它的詳細情況有所認識，或者想要增進對它的了解程度，不妨請看以下內容哦。

一、基本放大電路動態分析

1、基本放大電路

2、BJT特性測試

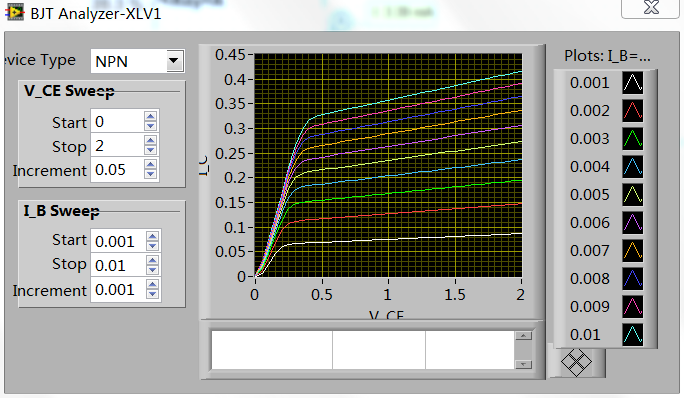

為了能夠更好地理解放大電路的放大功能，我們先來補充一個小問題，BJT的工作特性是怎樣的，為什么可以作為放大電路的核心元件？為此，先來測試一下BJT的工作特性，如下圖：

上圖一般稱為BJT輸出特性曲線，其中每條線都是在取定一個電流Ib的情況下，集電極電流Ic（縱軸）隨集射電壓Vce變化而產生。即，選定Ib=const，則可確定唯一的特性曲線，可對應讀出Ic、Vce（即BJT是用基極的電流Ib控制集電極的電流Ic），可計算工作點處的直流電流放大倍數：

根據測得的△Ib和△Ic，可以計算出交流電流放大倍數：

3、動態分析

以基本共射極放大電路為例，既然BJT是用基極電流控制集電極電流，接下來只需要讓“東風”吹入基極，如圖所示，此處的“東風”設置為Vp-p=20mV，f=1kHz的交流信號：

在動態分析(交流仿真分析)中，需要完成一下三個步驟：

①直流源被置0；

②電容被短路、電感被開路；

③只有交流電壓源與電流源被作為激勵。

此處省略過程，直接看輸入輸出波形：

圖中藍色-通道A波形為輸入波形，掃描刻度為10mV/Div，紅色-通道B波形為輸出波形，掃描刻度為500mV/Div。明顯可見，

①輸出波形較輸入波形放大了很多；

②輸入波形與輸出波形反相（相位差180°）。

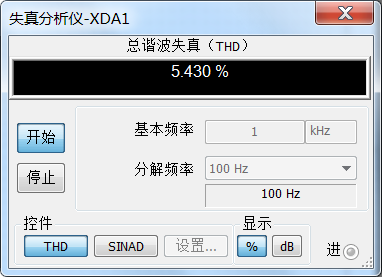

從波形上看，輸出波形是有些許失真的，因此，用失真分析儀測得此時有5.43%的失真。

二、基本放大電路元素組成

基本放大電路通常由三個基本元素組成：放大器、輸入電路和輸出電路。

放大器是基本放大電路的核心組成部分，它可以將輸入信號放大到更高的電平。放大器通常由一個或多個晶體管、運算放大器或其他電子元件構成，它們可以以不同的方式將輸入信號放大到所需的電平。

輸入電路通常用于調整輸入信號的電平、阻抗和信號形狀，以便適應放大器的工作要求。輸入電路通常包括耦合電容、偏置電阻和濾波器等元件。

輸出電路通常用于將放大后的信號適配到所需的負載電路中。輸出電路通常包括耦合電容、負載電阻和濾波器等元件。

基本放大電路是各種電子設備的基礎，如放大器、音頻設備、通信設備、電視機和計算機等。
