設計小型藍牙物聯網設備

對于許多藍牙物聯網（IoT）設備（例如醫療設備和可穿戴設備）來說，尺寸至關重要。消費者更喜歡購買尺寸小、設計時尚的產品。另一方面，鑒于一些醫療和健康應用的性質，許多設備只能以極小的外形尺寸發揮作用，這就迫使設計人員在最小化設備尺寸時要去挑戰極限。

尺寸是許多制造商選擇藍牙系統級封裝（SiP）模塊而不是片上系統（SoC）的原因。SiP模塊在幾毫米的微小尺寸中集成了20多個關鍵組件，例如去耦電容、DCDC組件、晶體、射頻匹配和諧波濾波，使設備制造商能夠從根本上縮小其印制電路板（PCB）的尺寸。此外，SiP模塊通過了全球各地的射頻認證，可大幅縮短開發時間。

天線和無線電接口

電源和去耦

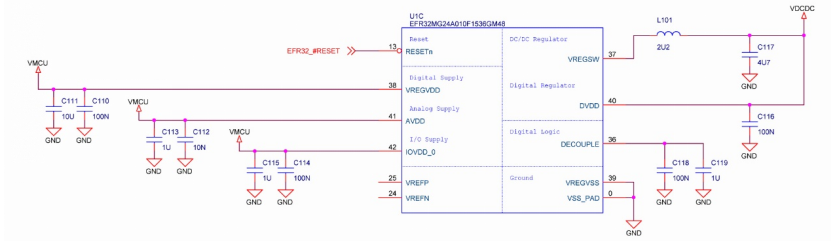

芯科科技BGM240S藍牙SiP模塊在僅僅7毫米 x 7毫米的面積上集成了20多個關鍵組件，若非如此，這些組件都必須安裝在物聯網設備的PCB上。上圖顯示了這些組件的參考設計，闡明為設備制造商大幅節省了PCB占用面積、設計工作量和物料清單（BoM）成本。

然而，如果您想打造一款具有可靠無線性能的小型藍牙設備，僅在PCB上安裝藍牙SiP模塊是不夠的，還需要仔細地進行天線設計。

高效的無線性能是無數相互依賴的物理、電磁和機械變量的組合，即使是最微小的細節和變化也會對彼此產生影響。作為設計人員，如果沒有為天線預留足夠空間并遵循凈空要求，就無法縮小設備尺寸。設計人員還必須要仔細選擇材料，考慮它們的電磁特性會如何影響無線電信號。此外，設備的機械結構必須根據無線電傳播理論進行設計。然而，你通常只能利用有限的時間開發產品，而且成本支出不能過于高昂。

總之，小型物聯網設備的天線設計深具挑戰性。一方面，你要滿足消費者對更小尺寸、更時尚設計和更便宜價格的需求，以大幅提高銷量。另一方面，你不能違反物理和電磁學定律，將次優的天線設計塞進過于狹小的產品外殼中。

天線類型及性能影響因素

PCB天線

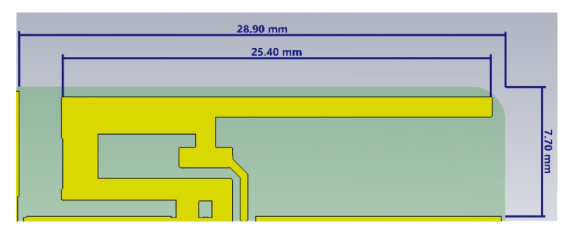

PCB板載天線（例如倒F天線），因其較低的BOM成本而在物聯網中備受歡迎。然而，PCB天線需要大量空間，通常需要25毫米 x 15毫米的范圍，最終導致物聯網設備變得巨大。

芯片天線

芯片天線簡化了設計并實現了更小的產品尺寸。通常，實際的輻射器不是芯片天線本身，而是接地層。因此，芯片天線的效率很大程度上受到安裝天線的PCB尺寸和形狀的影響。不同的芯片天線被設計用于不同的安裝條件。一種天線可能在PCB的角落處可以提供最佳效率，而另一種天線則是在PCB的邊緣處效果最佳。非常重要的是，在使用芯片天線進行設計時，必須嚴格遵循制造商的設計準則，并且要為每種設備和安裝場景選擇最佳的天線類型。

天線長度

物聯網設備越小，天線設計人員必須要做出的妥協就越多。從理論上講，允許天線所使用的面積越小，射頻性能的效率就越低。

邊長小于10毫米的器件和手機之間的藍牙傳輸距離大約為10米，這對于大多數個人物聯網設備來說是可以接受的。然而，隨著器件的邊長接近20毫米，射頻效率會顯著提高，能通過藍牙提供20-40米的傳輸距離。當器件尺寸達到邊長40毫米時，根據接地面積調整的多天線組合的最佳性能效率可達到最大。兩個相同藍牙設備之間的傳輸距離甚至可達到60-400米。

根據應用和目標尺寸的不同，設計人員需要考慮與PCB尺寸相關的天線性能和效率，因?yàn)榇蠖鄶?shù)芯片天線使用PCB接地層作為天線配置的一部分。此外，天線或SiP模塊的放置（包括凈空區域和接地）也是設計的重要部分。

外置天線

根據芯科科技的市場數據，大約有50%的2.4 GHz物聯網客戶評估了外置天線的可行性。然而，在這些設計中，只有10%實際部署了外置天線，90%的客戶選擇了內置芯片天線的SiP模塊。這背后的原因是什么？首先，外置天線的結構不利于設計，如果設備掉落，會很容易損壞。而且，外置天線會顯著增加物聯網設備的BOM和組裝成本。當比較精心設計的芯片天線和外置天線的效率時，會發現使用外置天線沒有任何優勢，除非設備的外殼是金屬的，并且可以形成防止射頻信號穿透設備的法拉第籠（Faraday cage）。

天線外殼

對于芯片天線，物聯網設備的結構和外殼會對天線失諧產生關鍵性的影響。當射頻輻射從天線中產生時，會受到附近材料的影響。天線接觸金屬或塑料會導致失諧。因此，天線必須避免與塑料或金屬產生物理接觸。不同類型的天線對失諧的敏感度有所不同，單極天線比接地耦合天線更為敏感。

芯科科技配備內置天線的藍牙SiP模塊

芯科科技的系統級封裝（SiP）模塊是一種緊湊、快速、經濟高效且對設計人員友好的解決方案，適用于開發小型物聯網設備。通過將物聯網設備通常所需的多個組件集成到極小的面積內，SiP模塊成為了許多制造商縮小設備尺寸的快速途徑。

芯科科技的BGM220S和BGM240S藍牙SiP模塊集成了20多個關鍵的無源元件和晶體，如果你遵循布局準則，就可以擺脫與射頻相關的設計擔憂。SiP模塊通過了全球各地的射頻認證，可從根本上加快你的產品上市時間。

芯科科技的SiP模塊（例如BGM220S和BGM240S）最顯著的優勢之一是天線集成在模塊基板內部，即使在接近外殼和結構的位置，也能防止失諧。得益于這種穩健的天線架構，SiP模塊可以放置在產品外殼附近，而無需在三維所有方向上都保留凈空區域，從而在不影響天線效率的情況下減小物聯網設備的尺寸。

使用SiP模塊，你可以實現與定制設計的天線相同的最佳射頻性能，從而在不影響天線性能的情況下最大限度地減小物聯網設備的尺寸。

與競品模塊不同的是，BGM240S還提供了一個選項，可以為任何尺寸和形狀的主板從外部優化天線阻抗匹配，從而在各種場景中實現最佳射頻范圍。如果需要外置天線以獲得最佳射頻范圍，BGM220S和BGM240S還提供了另一個選項，可以從模塊的射頻焊盤到平面PCB天線之間布設一條50歐姆的走線。

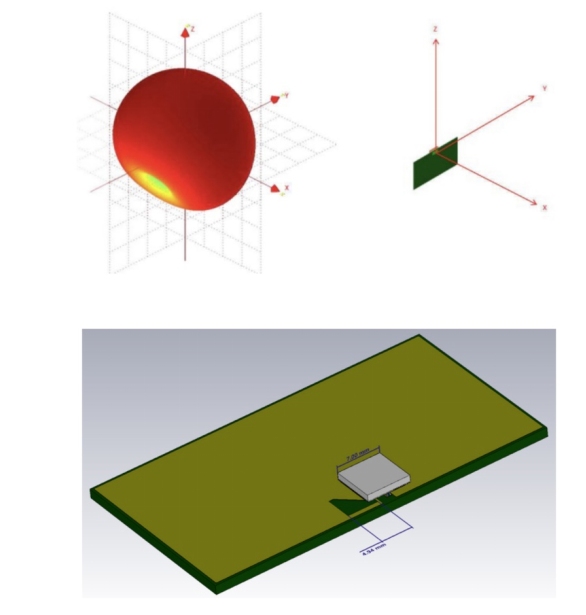

BGM240S的輻射效率高達-1.4dB，幾乎與小型藍牙天線所能達到的輻射效率一樣高。

兩款適用于小型物聯網設備的藍牙SiP模塊

BGM220S旨在為低功耗藍牙（Bluetooth Low Energy）實現最小的設計占用面積。其6毫米 x 6毫米的尺寸和較小的天線凈空區域提供了完整的超緊湊型藍牙實現方案。當考慮到與終端產品外殼相關的凈空需求時，BGM220S SiP模塊是世界上最小的藍牙解決方案，它具有ARM Cortex®-M33 MCU內核、512 KB閃存和32 KB RAM，擁有業界領先的3.4 mA發射電流功耗，以及SiP模塊基板上的集成天線。

BGM240S的尺寸為7毫米 x 7毫米，是小型先進藍牙物聯網設備的理想解決方案。憑借BGM240S的眾多關鍵特性，如ARM Cortex-M33內核、10 dBm輸出功率、低電流消耗和獲得最高等級PSA 3 級認證的安全性等，你可以創建穩健且節能的應用，同時保護終端用戶的隱私。高達1536 KB的閃存和256 KB的RAM這樣的大存儲空間，以及32個GPIO提供了最大化的資源，同時為發展保留了空間。

藍牙設備天線設計的三項專家級規則

要想充分發揮芯科科技內置天線的SiP模塊的射頻性能，請遵循以下三項專家級規則，這可以支持你在不影響天線效率的情況下縮小設備尺寸。

1、布局

SiP模塊的布局并非最佳是最常見的設計錯誤之一，會降低物聯網設備的天線效率。維度和尺寸相同的兩塊PCB板，由于SiP模塊的布局方式不同，其天線效率可能會有顯著的差異。

以下的仿真示例顯示了SiP模塊的次優布局與最優布局相比，天線效率大幅降低（-5.7 dB），而最優布局則可以提供極高的天線效率（-1.0 dB）。

通過遵循芯科科技關于如何在PCB上布局SiP模塊的準則，你可以提高天線效率，實現更好的藍牙連接。

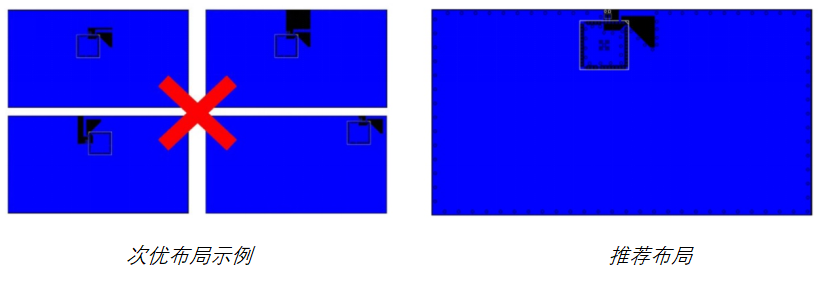

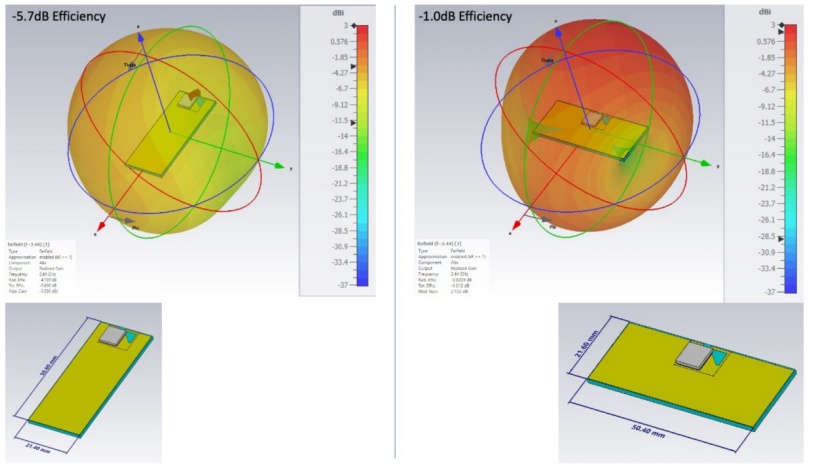

左圖：SiP模塊布局在狹窄PCB的短邊上，會降低天線效率。右圖：SiP模塊布局在狹窄PCB的長邊上，可提供卓越的天線效率。

2、凈空

每個設計人員都知道，要想實現最佳天線效率，必須遵循制造商的凈空區域準則，即使這樣會顯著增加設備的尺寸。同樣的規則也適用于內置天線的SiP模塊。然而，一個鮮為人知的事實，也是一個常見的天線設計錯誤是，雖然PCB表面的凈空區域內沒有組件，但是凈空區域的下面卻布局了金屬部件（例如紐扣電池）。

以下的可視化仿真比較了兩種情況，一種是違反上述規則的天線設計，其將（金屬的）鈕扣電池布局在了凈空區域下面，導致天線效率是較低的-17.6 dB；另一種是遵循凈空區域要求的設計（包括PCB的下面），可顯著提高天線效率（-3.5 dB）。

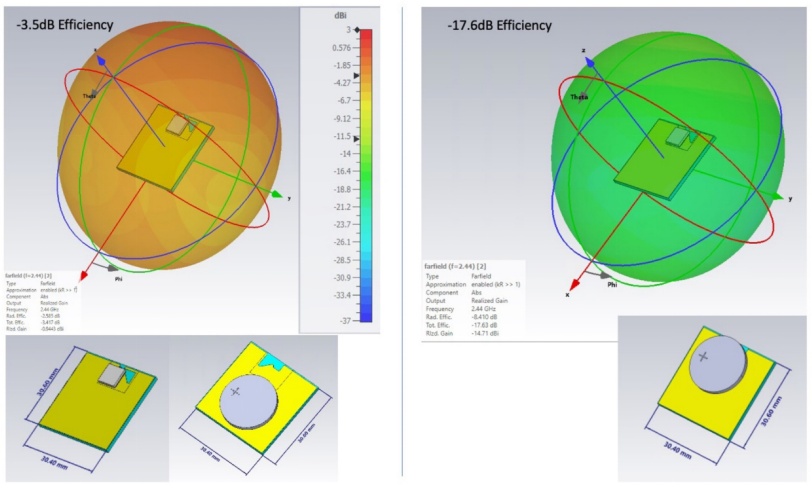

左圖：遵循凈空區域要求，可提供最佳效率。右圖：在凈空區域的下面布局金屬部件（鈕扣電池），會降低天線效率。

3、定制設計的天線

由于集成在SiP模塊中的天線使用PCB的邊緣發出射頻，因此小型物聯網設備對于設計人員來說尤其具有挑戰性。如果邊緣太短，就無法實現最佳的天線效率。在這種情況下，使用SiP模塊的內置天線是不可行的，你必須考慮將定制設計的外置天線集成到物聯網設備的外殼中，并通過U.Fl連接器等，將其連接到藍牙SiP模塊。

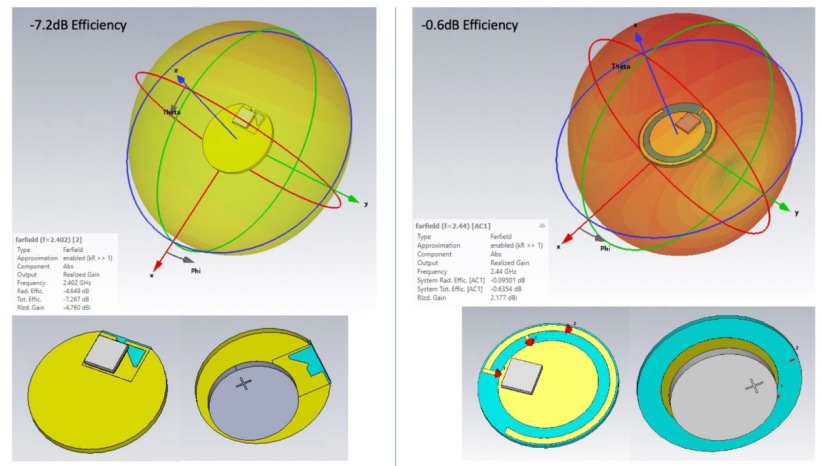

左圖：使用模塊內置天線的設備尺寸太小，無法滿足布局準則，會降低射頻效率。右圖：定制設計的外置天線針對極小尺寸進行了優化，可提供出色的射頻效率。
