0引言

隨著光伏、風電等新能源的需求增加和快速發展,電力系統的穩定安全運行受到了并網逆變器的控制性能影響。

為了更好地實現高電能質量和高效率并網,國內外學者在并網逆變器的拓?fù)?、控制策略方面開展了深入的研究^[1—3]。

與三橋臂相比,由于增加了一根中性線,三相四橋臂逆變器可以實現不平衡電流輸出,雖然增加了器件成本,但提高了直流電壓利用率,且功率直流側控制的復雜程度沒有增加^[4—5]。

現有文獻對于三相四橋臂并網逆變器控制方法 的研究可分為線性和非線性兩類,在傳統PI、PR方法下逆變器的控制性能受到建模精度影響,當實際應用中系統出現結構參數變化以及外部干擾等問題時,會對系統的控制精度產生一定的影響^[6]。

為解決線性控制帶來的問題,并網逆變器采用 FCS—MPC控制時,可以在矢量集合內,經在線尋優獲得合適的最佳矢量狀態,網側控制的動態性能、應對外部干擾的能力得到有效提升^[7—8]。

但FCS—MPC方法在應用于三電平三相四橋臂并網逆變器時需要進行81次遍歷尋優,會造成很大的計算負擔,對此,本文提出了一種改進的FCS—MPC方法,采用基于兩步預測的目標函數和尋優算法,減少了采樣和計算造成的延遲影響;將目標函數的電流約束轉為電壓矢量約束,并通過對電壓矢量進行分層和層內扇區劃分,減輕了運算負擔。

1 FCS—MPC控制下三相四橋臂并網逆變器數學模型

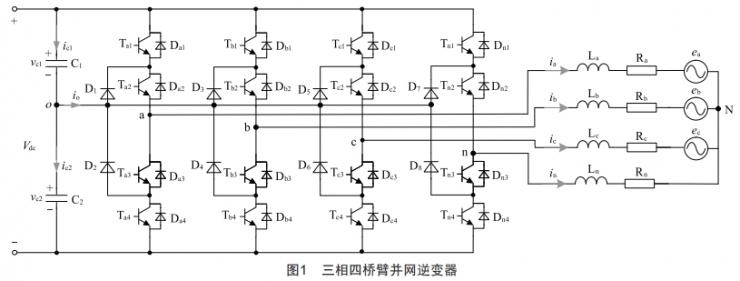

忽略光伏并網逆變器的升壓環節,圖1為三相四橋臂并網逆變器的主電路拓?fù)?。圖1中,電容C1和C2 電容值相等,均為c;Tjx(j=a,b,c,n;x=1,2,3,4)代表每相橋臂的功率管;Djx(j=a,b,c,n;x=1,2,3,4)代表每相橋臂功率管的并聯二極管;二極管Di(i=1,2,3,…,8)位于每相橋臂與直流側中點。連接處,起到籍位作用。電感Lj(j=a,b,c,n)代表三相逆變器的網側電感,電感量相等,均為L;電阻Rj(j=a,b,c,n)是網側電感的寄生參數,阻值均為R。定義v_dc代表逆變器直流母線電壓,v_c1和v_c2分別代表電容C1和C2 的電壓,ek(k=a,b,c)代表三相電網 電壓,N代表三相電網 電壓中性點。i_j(j=a,b,c,n)是逆變器送入電網的每相電流。

交流側的數學模型如下所示:

式中:ua、ub、uc表示并網逆變器的三相橋臂電壓。

采用Clark變換將式(1)從abc坐標系轉到αβ0坐標系下,則逆變器網側模型表示為:

對于三電平拓?fù)涞牟⒕W(wǎng)逆變器,有必要對直流側中點電壓進行控制,分析推導得到:

式中:Δv_c為直流母線電容C1和C2 的電壓差(v_c1-v_c2); s_z(z=a,b,c,o)分別表示逆變器a相橋臂、b相橋臂、c相橋臂、n相橋臂的開關狀態組合,其對應某一時刻橋臂輸出電壓矢量u_z(z=a,b,c,o)。

2FCS-MPC尋優算法

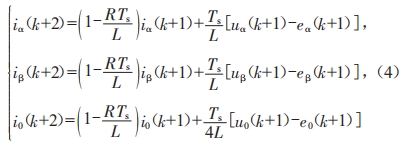

要實現FCS-MPC方法,需要用前一時刻的采樣值預測下一時刻的值,因此需要建立并網逆變器交流側的離散化模型。在工程應用中,采樣和計算帶來的延遲會影響系統的控制效果,文中采用兩步預測的方法對逆變器輸出電流進行延時補償,進一步采用一階前向差分離散化方法對式(2)進行離散化可得逆變器輸出電流。進行兩步預測的表達式如下:

式中:Ts為系統控制周期;e_α(k+1)、e_β(k+1)、e₀(k+1)分別由e_α(k)、e_β(k)、e₀(k)以角速度w(w=100π)進行逆時針旋轉Ts得到。

同樣,需要通過k時刻的中點電壓值去預測k+1時刻的中點電壓值。將式(3)通過一階前向差分方法進行離散化可得到:

在建立的含逆變器輸出電流、中點電壓的離散化預測模型基礎上,進一步設置含中點電壓、網側電流的雙目標函數,通過合理設置權重系數λ,實現對逆變器網側電流、中點電壓的協同控制,定義αβ0坐標系下逆變側網側電流的k+1時刻基準給定值分別為i*_α(k+1)、i*_β(k+1)、i*₀(k+1)則具體的目標函數為:

3基于電壓矢量預選的FCS-MPC方法

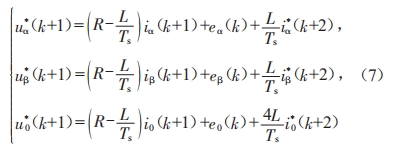

針對傳統FCS-MPC方法計算量大的問題,在每個控制周期內計算得到參考電壓矢量,直接與基本電壓矢量進行循環比較。將式(4)中的k+1時刻逆變器側電流由給定值替代,則可得k時刻的參考電壓矢量:

式中:i*_α(k+2)、i*_β(k+2)、i*₀(k+2)分別由i*_α(k)、i*_β(k)、i*₀(k)以角速度w(w=100π)進行逆時針旋轉2Ts得到。

結合式(7)與式(4)可得逆變器側電流矢量與輸出電壓矢量的關系如下:

因此,可將目標函數中對逆變器側電流的約束轉化為對輸出電壓矢量的約束,結合兩步預測算法原理,可將目標函數優化為如式(9)所示的形式:

將電流約束轉為輸出電壓矢量約束之后,在每個控制周期內只需要進行單次電壓預測,省去了81次電流預測過程,但是對于電壓矢量的選取仍要進行81次運算,運算壓力仍然較大。

定義“P”代表電平Vdc/2,“N”代表電平-Vdc/2,“?！贝黼娖?,因此,并網逆變器模型預測控制的矢量集合(共81個電壓矢量)的具體電壓矢量分布情況,可以用圖2來表示。

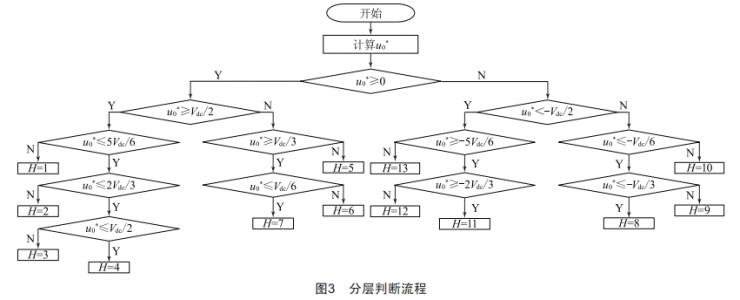

根據圖2將矢量集分為13個平面區,分別對應橋臂輸出電壓電平0、±Vdc/6、±Vdc/3、±Vdc/2、±2Vdc/3、±5Vdc/6、±Vdc,將Vdc標幺化處理,上述平面分別表示為0、±1/6、±1/3、±1/2、±2/3、±5/6、±1。通過判斷u*₀(k+1)來判斷所處的層H,由上至下H的標號為1~13,判斷流程圖如圖3所示,為方便表達,圖中將u*₀(k+1)簡稱為u*₀。對于平面內矢量數量多的情況(例如平面0、±1/6、±1/3、±1/2),進一步采用平面內扇區劃分的思想,將該平面按照120O劃分出3個扇區,根據u_α*(k+1)、u_β*(k+1)的位置判定輸出電壓所在平面扇區。

4仿真驗證

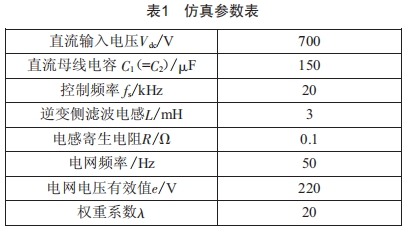

為了驗證本文提出的基于電壓矢量分區預選的FCS-MPC方法的有效性,搭建了并網逆變器的仿真模型,參數如表1所示。

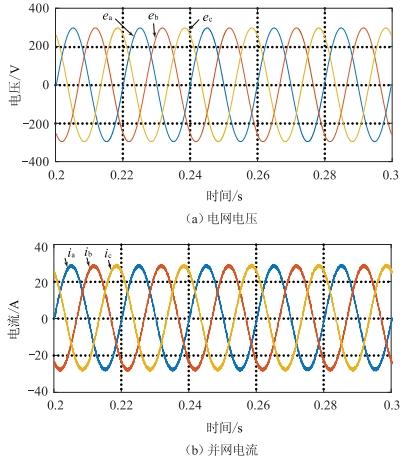

在Simulink軟件下搭建光伏并網逆變器硬件電路模塊,FCS-MPC方法主控模塊采用S-Function模塊搭建,基于電壓矢量分區預選的FCS-MPC方法的仿真結果如圖4所示。

由圖4可知,三相四橋臂并網逆變器采用基于電壓矢量預選的FCS-MPC方法進行控制時,并網電流的正弦度良好,網側A相電流的畸變率為2.53%。中點電壓始終保持穩定,僅在±3 V之間波動,并網逆變器系統運行穩定,并網控制效果良好。

5 結束語

針對三相四橋臂并網逆變器控制優化問題,本文建立了含輸出電流、直流中點電壓的數學模型;運用FCS-MPC方法兼顧了并網電流和中點電壓的控制,針對傳統FCS-MPC方法遍歷尋優計算負擔大的問題,提出了基于矢量分區預選的FCS-MPC方法,減小了工程中采樣和計算造成的延時影響,減輕了傳統FCS-MPC方法的計算負擔,具有工程應用價值。

[參考文獻]

[1]茆美琴,宋振宇,張榴晨.一種可提高單相光伏并網逆變器功率密度的新型功率解耦拓?fù)鋄J].太陽能學報,2022,43(6):33-41.

[2]吳麗珍,劉騰飛,陳偉,等.弱電網中LLCL型并網逆變器的諧振分析與抑制策略研究[J].太陽能學報,2021,42(3):276-282.

[3]ZHANGY,LIJ,LIXM,etal.AMethodfor thesuppression of Fluctuationsin theNeutral-point potentialofaThree-LevelNpCInverterwitha Capacitor-voltageLoop [J].IEEETransactionson powerElectronics,2017,32(1): 825-836.

[4] 陳啟宏,羅瀟汝,張立炎.三相四橋臂并網逆變器約束模型預測控制[J].電網技術,2018,42(2):555-563.

[5] 張波.一種基于3DSVPWM調制的三相四橋臂逆變器控制方法[J].微電機,2022,55(6):40-47.

[6] 熊彥彬.LcL型并網逆變器準PR控制策略研究[D].南昌:南昌大學,2020.

[7]ZHOuZQ,XIAcL,YANY,etal.TorqueRipple Minimization of Predictive TorquecontrolforPMSMWithExtendedcontrolSet[J].IEEETransactions onIndustrialElectronics,2017,64(9): 6930-6939.

[8]JIANG W D,MA Wc,WANGJP,etal.DeadbeatcontrolBasedoncurrentPredictivecalibrationforGrid-connectedconverterunderunbalancedGridVoltage[J].IEEETransactions on Industrial Electronics,2017,64(7): 5479-5491.
