隔離型開關變換器拓?fù)?

正激式電路(電流連續模式-CCM)

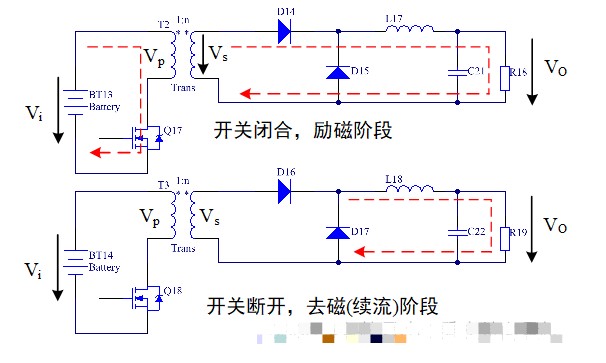

正激式電路，主要元器件為變壓器、半導體開關、電感、續流二極管、電容，開關管斷開和閉合兩種情況，如圖所示：

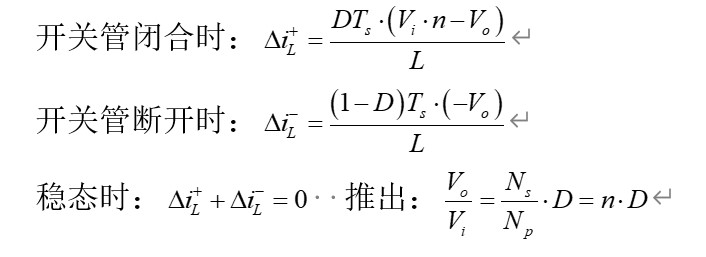

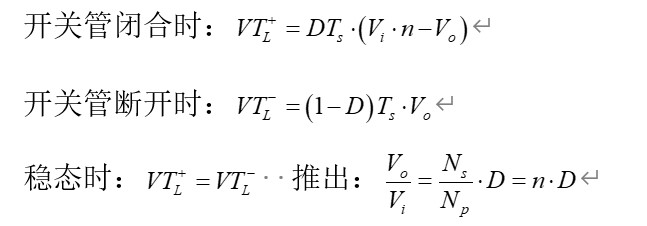

正激式電路計算公式如下：

變壓器的作用：輸入、輸出隔離，變壓

正激電路的正激式變壓器激勵電感足夠大

正激電路是Buck電路的隔離形式

在電流連續模式，輸出電壓、電流與電感和頻率無關

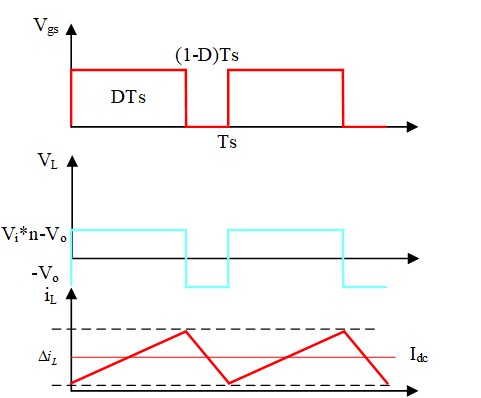

正激式電路工作波形，如圖所示：

正激式電路(電流斷續模式-DCM)

正激式電路，主要元器件為變壓器、半導體開關、電感、續流二極管、電容，開關管斷開和閉合兩種情況，如圖所示：

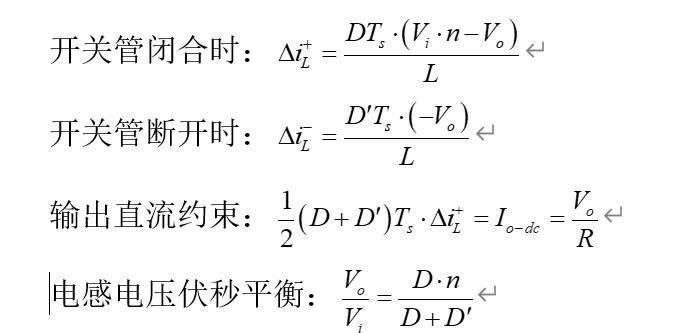

正激式電路計算公式如下：

如果負載變輕，則電感電流中斷，進入斷續模式

電感電流斷續將使得輸出電壓升高

減小電感、降低頻率和減輕負載都可能使電路進入DCM

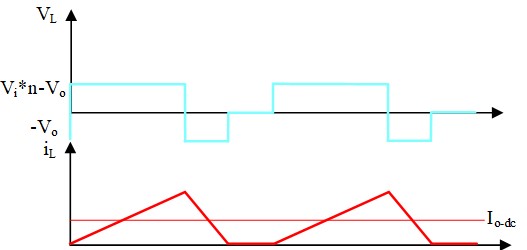

正激式電路工作波形，如圖所示：

反激式電路(電流連續模式)

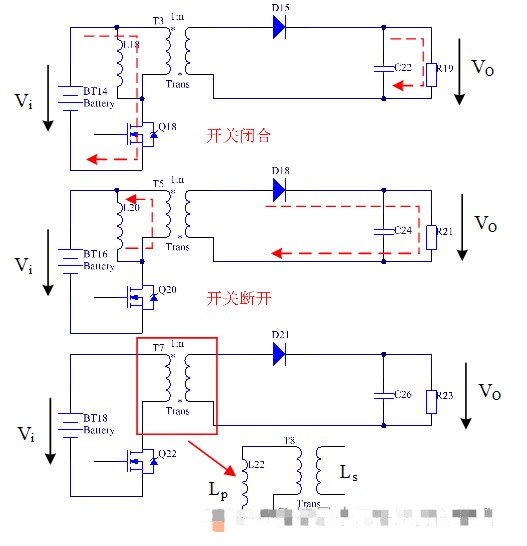

反激式電路，主要元器件為變壓器、半導體開關、續流二極管、電容，開關管斷開和閉合兩種情況，如圖所示：

反激式電路計算公式如下：

反激電路看似沒有儲能電感，實際上變壓器的激磁電感起了儲能的作用，所以反激變壓器需要?dú)庀?

在換流瞬間，磁鏈不變，即安匝不變

反激電路是Buck-Boost電路的隔離形式

反激式電路(電流斷續模式)

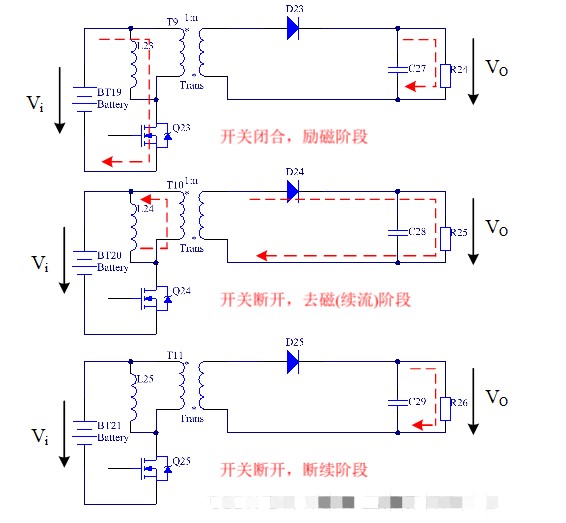

反激式電路，主要元器件為變壓器、半導體開關、續流二極管、電容，開關管斷開和閉合兩種情況，如圖所示：

反激式電路計算公式如下：

斷續模式將使得輸出電壓升高

如果負載為零，則輸出電壓趨向無限大，因此需要“假”負載

推挽(Push-Pull)變換器

推挽變換器電路，主要元器件為變壓器、半導體開關、電感、續流二極管、電容，開關管斷開和閉合兩種情況，如圖所示：

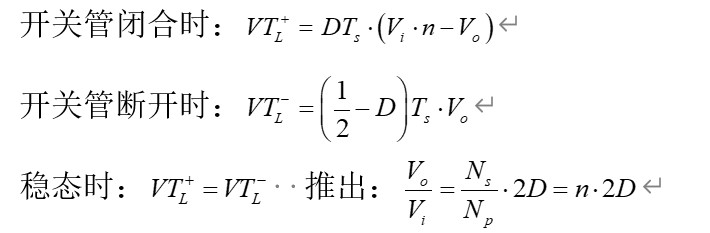

推挽變換器電路S2斷開，S1閉合和斷開時計算公式如下：

相當于兩個正激電路交替工作

兩個開關可以共地，便于驅動

開關管承受兩倍的輸入電壓

電感電流占空比是開關占空比的兩倍，可以接近1

變壓器需要四個繞組，兩個抽頭

變壓器不需要專門復位電路

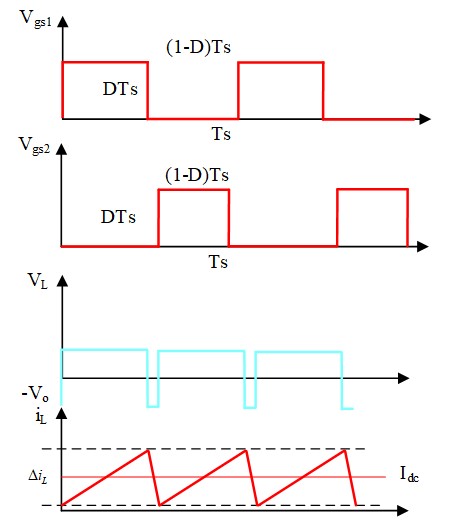

推挽變換器電路S2斷開，S1閉合和斷開時工作波形，如圖所示：

雙管正激電路

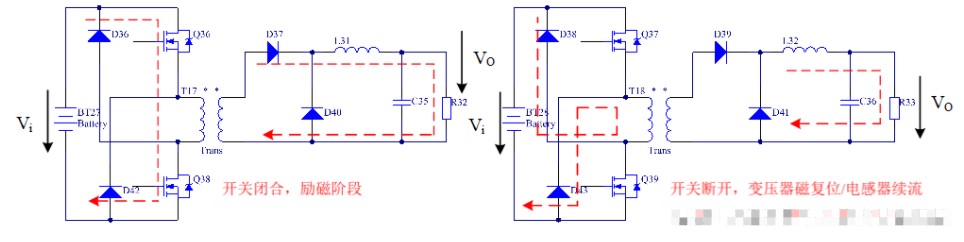

雙管正激電路，主要元器件為變壓器、半導體開關、電感、續流二極管、電容，開關管斷開和閉合兩種情況，如圖所示：

雙管正激電路計算公式如下：

由于變壓器勵磁電壓和復位電壓相同，占空比<0.5，變壓器自動復位，復位能量回收至電源

高端開關管要高端側驅動

開關管承受電壓小

變壓器單端工作

半橋變換器電路

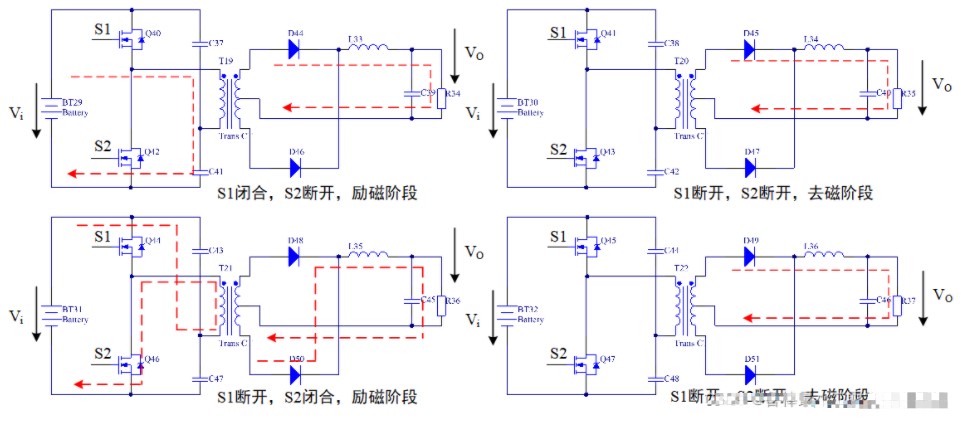

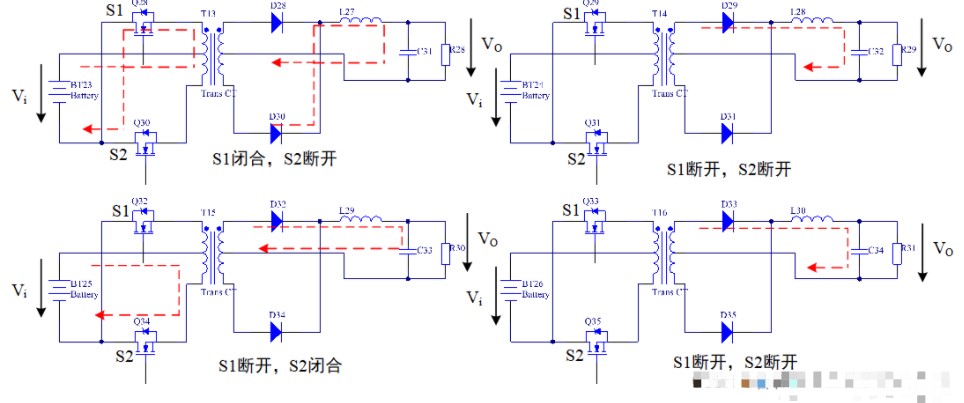

半橋變換器電路，主要元器件為變壓器、半導體開關、電感、續流二極管、電容，開關管斷開和閉合兩種情況，如圖所示：

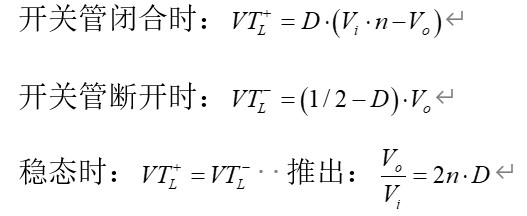

半橋變換器電路，S2斷開，S1閉合和斷開時計算公式如下：

兩個開關對稱交替動作(每個50%占空比)，開關負擔減輕

變壓器磁通雙向工作，磁芯利用率高

電感器最大占空比可達100%，且勵磁頻率翻倍

兩個電容自然起了隔直作用，如開關特性不完全對稱，母線電容直流電壓偏移可以自動實現變壓器伏秒積平衡

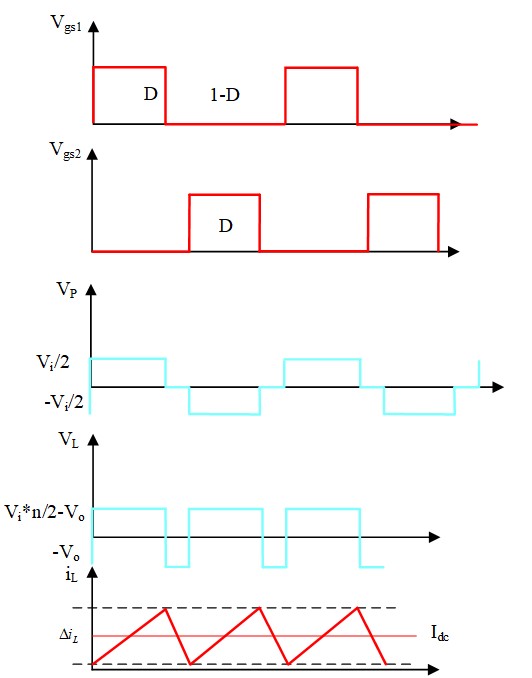

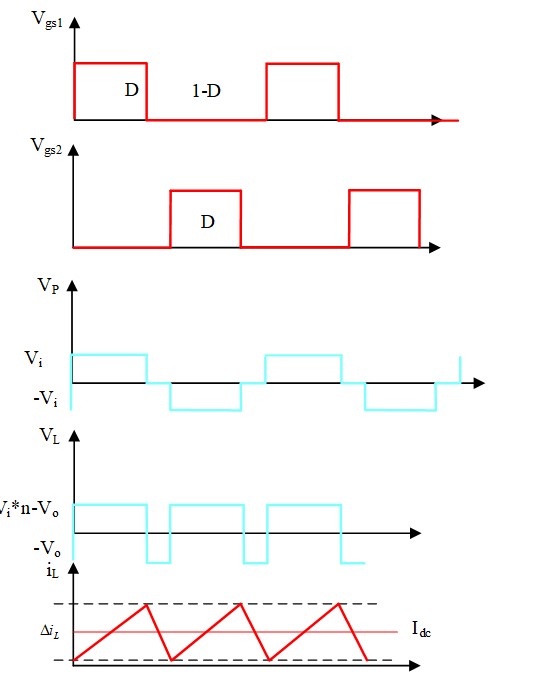

半橋變換器電路工作波形，如圖所示：

全橋變換器電路

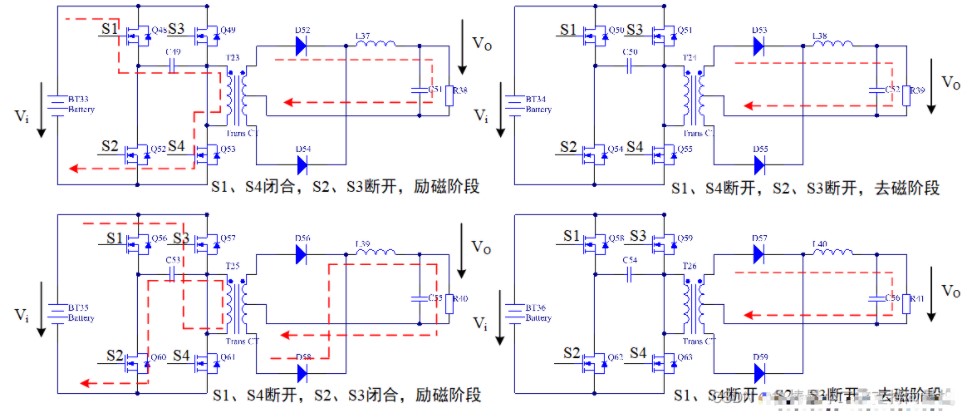

全橋變換器電路，主要元器件為變壓器、半導體開關、電感、續流二極管、電容，開關管斷開和閉合兩種情況，如圖所示：

全橋變換器電路，S2、S3斷開，S1、S4閉合和斷開時計算公式如下：

較半橋電路，功率增大兩倍，因?yàn)樵呺妷簝杀?

變壓器磁通雙向工作，磁芯利用率高

電感器最大占空比可達100%，且勵磁頻率翻倍

如開關特性不完全對稱，可增加隔直電容以平衡變壓器伏秒積

全橋變換器電路工作波形，如圖所示：

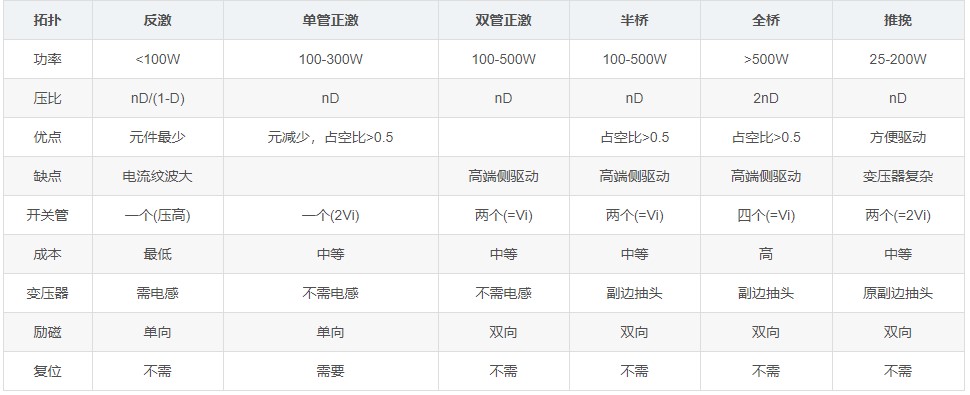

基本拓?fù)浜唵螌?duì)比
