MLCC的定義

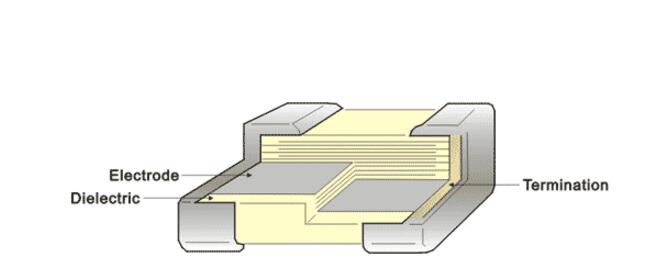

MLCC(Multi-layerCeramicCapacitors)是片式多層陶瓷電容器英文縮寫。是由印好電極(內電極)的陶瓷介質膜片以錯位的方式疊合起來，經過一次性高溫?zé)Y(jié)形成陶瓷芯片，再在芯片的兩端封上金屬層(外電極)，從而形成一個類似獨石的結構體，故也叫獨石電容器。

MLCC是片式多層陶瓷電容英文縮寫。印刷電極(內電極)的陶瓷介質膜片以錯位重疊，一次高溫?zé)Y(jié)形成陶瓷芯片，在芯片的兩端密封金屬層(外電極)，形成類似獨石的結構體，因此也稱為獨石電容器。品種、規格齊全、MLCC品種、規格齊全。陶瓷電容器的保質期取決于存儲條件和包裝方法的一部分。磁帶和卷軸包裝應用于先進先出的基礎。零部件不應遠離原始包裝，直至準備好使用。未使用的產品應盡快重新包裝和密封。

MLCC是片式多層陶瓷電容英文縮寫。印刷電極(內電極)的陶瓷介質膜片以錯位重疊，一次高溫?zé)Y(jié)形成陶瓷芯片，在芯片的兩端密封金屬層(外電極)，形成類似獨石的結構體，因此也稱為獨石電容器。

MLCC產品的主要特點等效串聯阻力小，阻力低，在0.1-10MHz范圍內，4.7μF的MLCC比10倍容量的鋁電解電容和2倍以上容量的鉭電解電容阻力小得多，因此在高頻工作條件下，可能取代尺寸大或價格高的鋁電解電容或鉭電解電容，性能更好。

額定波電流大，電容器的重要功能之一是作為光滑過濾器使用，因此額定波電流大小是重要的性能指標。在設計過濾電路中，電容器的額定波電流大于電路的最大波電流。由于MLCC的ESR小，其額定波電流大，大電流的充電、放電不會使電容器過熱而損壞。

MLCC產品的主要特點

1、等效串聯電阻小，阻抗低

在0.1-10MHz范圍內，4.7μF的MLCC遠比10倍容量的鋁電解電容器及2倍以上容量的鉭電解電容器阻抗要小得多，因此，在高頻工作條件下，它有可能取代尺寸大或價格高的鋁電解電容器或鉭電解電容器，并有更好的性能。

2、額定紋波電流大

電容器的一個重要功能是用做平滑濾波器，因此額定紋波電流大小是一個重要性能指標。在設計濾波電路中，電容器的額定紋波電流要大于電路的最大紋波電流。由于MLCC的ESR小，因此它的額定紋波電流大，大電流的充、放電不會使電容器因過熱而損壞。

3、品種、規格齊全

MLCC的品種、規格齊全。有耐高壓系列(500～5000V)、EMI濾波系列、低阻抗系列、有高精度調諧系列(RF頻段)及多個電容器陣列，適合各方面應用。4、尺寸小

MLCC中0402尺寸的電容器的容量可達0.047μF(X5R)、0.1μF(Y5V)，0603尺寸的可達1μF(Y5V)，0805尺寸。

mlcc電容的存儲條件及使用期限

使用期限：

陶瓷電容器的保質期取決于存儲條件和包裝的方法的部分。電容器終端將隨著時間慢慢氧化導致退化的設備的可焊性。因此建議應該使用陶瓷電容器在1年的時間。對于Pd/Ag終止建議6個月。在磁帶和卷軸包裝應該用于先進先出(FIFO)的基礎。卷筒應儲存在遠離陽光直射。部件不應該遠離他們的原始包裝，直到他們準備好使用。任何未使用的產品要重新包裝和密封盡快。下面的預防措施應該被認可。

存儲條件：

溫度之間應保持5到40°C

相對濕度應保持在70%至之間

不存儲在腐蝕性環境中，鹽、氯、堿或酸氣體存在。

MLCC的材質和其對應的特性

使用MLCC，不能不了解MLCC的不同材質和這些材質對應的性能。MLCC的材質有很多種，每種材質都有自身的獨特性能特點。不了解這些，所選用的電容就很有可能滿足不了電路要求。舉例來說，MLCC常見的有C0G(也稱NP0)材質，X7R材質，Y5V材質。C0G的工作溫度范圍和溫度系數最好，在-55°C至+125°C的工作溫度范圍內時溫度系數為0±30ppm/°C。X7R次之，在-55°C至+125°C的工作溫度范圍內時容量變化為±15%。Y5V的工作溫度僅為-30°C至+85°C，在這個工作溫度范圍內時其容量變化可達-22%至+82%。當然，C0G、X7R、Y5V的成本也是依次減低的。在選型時，如果對工作溫度和溫度系數要求很低，可以考慮用Y5V的，但是一般情況下要用X7R的，要求更高時必須選擇COG的。一般情況下，MLCC廠家都設計成使X7R、Y5V材質的電容在常溫附近的容量最大，但是隨著溫度上升或下降，其容量都會下降。

僅僅了解上面知識的還不夠。由于C0G、X7R、Y5V的介質的介電常數是依次減少的，所以，同樣的尺寸和耐壓下，能夠做出來的最大容量也是依次減少的。有的沒經驗的工程師，以為想要什么容量都有，選型時就會犯錯誤，選了不存在的規格。比如想用0603/C0G/25V/3300pF的電容，但是0603/C0G/25V的MLCC一般只做到1000pF。其實只要仔細看了廠家的選型手冊，就不會犯這樣的錯誤。另外，對于入門不久的設計工程師，對元件規格的數序(E12、E24等)沒概念，會給出0.5uF之類的不存在的規格出來。即使是有經驗的工程師，對于規格的壓縮也沒概念。比如說，在濾波電路上，原來有人用到了3.3uF的電容，他的電路也能用3.3uF的電容，但他有可能偏偏選了一個沒人用過的4.7uF或2.2uF的電容規格。不看廠家選型手冊選型的人，還會犯下面這種錯誤，比如選了一個0603/X7R/470pF/16V的電容，而事實上一般廠家0603/X7R/470pF的電容只生產50V及其以上的電壓而不生產16V之類的電壓了。

另外注意片狀電容的封裝有兩種表示方法，一種是英制表示法，一種是公制表示法。美國的廠家用英制的，日本廠家基本上都用公制的，而國產的廠家有用英制的也有用公制的。一個公司所用到的電容封裝，只能統一用一種制式來表示，不能這個工程師用英制那個工程師用公制。否則會搞混亂。極端的情況下，還會弄錯。比如說，英制的有0603的封裝，公制的也有0603的封裝，但是兩者實際上是完全不同的尺寸的。英制的0603封裝對應公制的是1608，而公制的0603封裝對應英制的卻是0201!其實英制封裝的數字大約乘以2.5(前2位后2位分開乘)就成為了公制封裝規格?，F(xiàn)在流行的是用英制的封裝表達法。比如我們常說的0402封裝就是英制的表達法，其對應的公制封裝為1005(1.0*0.5mm)。

不同介質的MLCC性能

另外，設計工程師除了要了解MLCC的溫度性能外，還應該了解更多的性能。比如Y5V介質的電容，雖然容量很大，但是，這種鐵電陶瓷有一個缺點，在就是其靜態容量隨其直流偏置工作電壓的增大而減少，最大甚至?xí)陆?0%。比如一個Y5V/50V/10uF的電容，在50V的直流電壓下，其容量可能只有3uF!當然，不同的廠家的特性有差異，有的下降可能沒這么嚴重。如果你一定要用Y5V的電容，除了要知道其容量隨溫度的變化曲線圖外，還必須向廠家索取其容量隨直流偏置電壓變化的曲線圖(甚至是要容量溫度直流偏置綜合圖)。使用Y5V電容要有足夠的電壓降額。X7R的容量隨其直流偏置工作電壓的增大也減少，不過沒有Y5V的那么明顯。同時，MLCC尺寸越小，這種效應就越明顯。

不同的材質的頻率特性也不同。設計師必須了解不同材質的不同頻率特性。比如C0G(又稱高頻熱補償型介質)的高頻特性好，X7R的次之，Y5V的差。在做平滑(電源濾波)用途時，要求容量盡量大，所以可用Y5V電容，也就是說，Y5V電容可以取代電解電容。在做旁路用途時，比如IC的VCC引腳旁的旁路電容，至少要選用X7R電容。而振蕩電路則必須用C0G電容。由于Y5V的性能較差，我一般都是不推薦使用的，要求設計工程師盡量考慮用X7R電容(或X5R電容)。如果對容量體積比要求高的場合，則考慮用鉭電容而盡量避免用Y5V電容。當然，如果你們公司要求不高，還是可以考慮Y5V電容，但是要特別小心。

一般說MLCC的ESL(等效串聯電感)、ESR(等效串聯電阻)小，是相對于電解電容(包括鉭電解電容)而言的。事實上，高頻時，MLCC的ESL、ESR不可以忽略。一般C0G電容的諧振點能達上百M(fèi)Hz，一般X7R電容的諧振點能達幾十MHz，而Y5V電容的諧振點僅僅是數MHz甚至不到1MHz。諧振點意味著，超過了這個頻率，電容已經不是電容特性了，而是電感特性了。如果想使MLCC用于更高頻率，比如微波，那么，就必須用專門的微波材料和工藝制造的MLCC。微波電容要求ESL、ESR必須更小
