[導讀]反激式轉換器使用的是非線性開關電源概念,與非反激式設計相比,反激式轉換器存儲磁能并充當電感器。本文簡單介紹下反激式轉換器工作原理和電路類型。

反激式轉換器(Flyback Converter)的設計類似于70年前的開關模式電源,可以執行任何類型的轉換,例如AC-DC和DC-DC。反激式的設計為最早在1930年代至1940年代開發用于通信的電視提供了優勢。

反激式轉換器使用的是非線性開關電源概念,與非反激式設計相比,反激式轉換器存儲磁能并充當電感器。本文簡單介紹下反激式轉換器工作原理和電路類型。

基本概念

反激式轉換器也稱之為電源轉換器,它將交流電轉換為直流電,并在輸入和輸出之間進行電流隔離。它在電流流過電路時儲存能量,并在斷電時釋放能量。它使用了一個相互耦合的電感器,并用作降壓或升壓變壓器的隔離開關轉換器。

反激式轉換器可以控制和調節具有寬輸入電壓范圍的多個輸出電壓。與其他開關模式電源電路相比,設計反激式轉換器所需的組件很少。反激這個詞被稱為設計中使用的開關的“開/關”動作。

結構設計

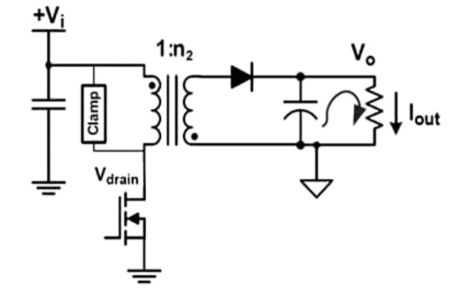

反激式轉換器設計非常簡單,包含反激式變壓器、開關、整流器、濾波器等電氣元件,以及驅動開關和實現調節的控制裝置。其電路設計如下圖所示:


反激式轉換器的拓?fù)浣Y(jié)構及其變壓器設計

開關用于接通和關斷初級電路,可以使變壓器磁化或退磁。來自控制器的PWM信號控制開關的操作。在大多數反激變壓器設計中,F(xiàn)ET、MOSFET或基本晶體管用作開關。

整流器對次級繞組的電壓進行整流以獲得脈動直流輸出,并將負載與變壓器的次級繞組斷開。電容器過濾整流器輸出電壓并根據所需應用增加直流輸出電平。

反激變壓器用作存儲磁能的電感器,它被設計為一個雙耦合電感器,用作初級和次級繞組,并且以接近50KHz的高頻率工作。

關系式推導

有必要考慮匝數比、占空比以及初級和次級繞組電流的反激轉換器關系式計算。因?yàn)樵褦?shù)比可能會影響流經初級和次級繞組的電流以及占空比。當匝數比高時,占空比也變高,通過初級和次級繞組的電流減小。

由于電路中使用的變壓器是定制類型,因此目前不可能獲得具有匝數比的完美變壓器。所以,通過選擇具有所需額定值且更接近所需額定值的變壓器,可以補償電壓和輸出的差異。

此外,還應該考慮其它參數,例核心材料、氣隙的影響和極化。下面討論通過考慮開關位置的反激式轉換器關系式計算。

1、當開關打開時:

Vin – VL – Vs = 0。

在理想條件下,Vs = 0(電壓降),那么Vin – VL = 0、VL = Lp di/dt、di = (VL / Lp) x dt。

由于VL = Vin,所以di = (Vin / Lp) x dt。

通過在兩邊應用集成,可以得到初級繞組上的電流為:Ipri =( Vin. /Lp )Ton。

初級繞組中存儲的總能量為:Epri = ? Ipri 2 X Lp。

其中Vin=輸入電壓、Lp=初級繞組的電感或初級電感、Ton=開關打開的時間。

2、當開關關閉時:

VL(次級) – VD – Vout = 0。

在理想條件下,二極管電壓降為零,所以VL(次級)– Vout = 0,VL(次級)= Vout,VL = Ls di/dt,di = (VL 次級 / Ls) / dt。

由于VL次級=Vout,因此di = Vout / Ls) X dt。

通過應用集成,可以得到:Isec = (Vsec/Ls) (T – Ton)。

轉移的總能量表示為:Esec = ?[(Vsec/Ls). (T – Ton) ]2. Ls

其中Vsec =次級繞組中的電壓 = 負載處的總輸出電壓、Ls=次級繞組的電感、T=pwm信號周期、Ton=開啟時間。

工作原理

從上圖中可以很容易知道反激式轉換器的工作原理,其工作原理基于開關模式電源(SMPS)模式。

當開關處于ON位置時,輸入和負載之間沒有能量傳輸??偰芰繉⒋鎯?chǔ)在電路的初級繞組中。這里漏極電壓Vd=0,電流Ip通過初級繞組。能量以變壓器磁感的形式存儲,電流隨時間線性增加。然后二極管變?yōu)榉聪蚱?,沒有電流流向變壓器的次級繞組,總能量存儲在輸出端使用的電容器中。

當開關處于關閉位置時,由于磁場的作用,通過改變變壓器繞組的極性,能量被傳遞到負載,整流電路開始對電壓進行整流。核心中的總能量將被轉移到負載將被整流,并且該過程將繼續,直到核心中的能量耗盡或直到開關打開。

反激式拓?fù)浣Y(jié)構

反激式轉換器拓?fù)浣Y(jié)構適應性強、靈活、簡單且主要使用SMPS(開關模式電源)設計,具有良好的性能特性,可為許多應用帶來優勢,其性能特征如下圖所示。


反激式轉換器的拓?fù)浣Y(jié)構及其變壓器設計

上述波形顯示了反激變壓器初級和次級繞組的突變和反向電流。輸出電壓將通過調整初級繞組占空比的開/關動作來調節,并且可以通過使用反饋來隔離輸入和輸出,或者在變壓器上使用額外的繞組。

反激式開關電源(SMPS)

反激式拓?fù)銼MPS設計要求更少。與其他SMPS拓?fù)湎啾?,反激式拓?fù)銼MPS在給定功率范圍內的組件,可以為給定的交流或直流電源工作。如果輸入來自交流電源,則輸出電壓將被完全整流。這里MOSFET用作SMPS。

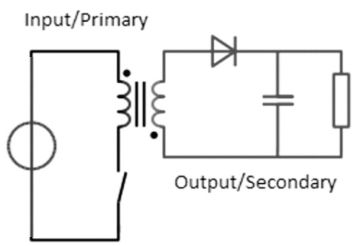

SMPS反激拓?fù)涞倪\(yùn)行完全基于開關即MOSFET的位置,電路圖如下圖所示:


反激式轉換器的拓?fù)浣Y(jié)構及其變壓器設計

它可以根據開關或FET的位置以連續或中斷模式運行。在已停產的型號中,次級繞組中的電流在開關打開之前變?yōu)榱恪T谶B續模式下,次級電流不會變?yōu)榱恪?

當開關關斷時,儲存在變壓器漏感中的能量流經初級繞組,被輸入鉗位電路或緩沖電路吸收。緩沖電路的作用是保護開關免受高感應電壓的影響。在開關的ON和OFF轉換期間會有功耗。

SMPS反激式變壓器

SMPS反激式變壓器設計比普通電源設計更受歡迎,因?yàn)樗杀镜汀⑿矢咔以O(shè)計簡單。它為給定的多個輸入隔離變壓器的初級和次級繞組,并提供多個輸出電壓,可以是正的或負的。

開關打開和關閉時的基本SMPS反激式變壓器設計如下圖所示,它也用作隔離電源轉換器。設計中使用的反激變壓器包含初級和次級繞組,電氣隔離以避免瞬態耦合、接地環路,并提供靈活性。


反激式轉換器的拓?fù)浣Y(jié)構及其變壓器設計

使用SMPS反激式變壓器設計比傳統變壓器設計具有優勢。在這里,電流不會同時流過初級和次級繞組,因?yàn)槔@組的相位會反轉。


反激式轉換器的拓?fù)浣Y(jié)構及其變壓器設計

SMPS反激式變壓器以磁場的形式在初級繞組中儲存一定時間的能量并傳遞給初級繞組。最大輸出負載電壓、工作范圍、輸入和輸出電壓范圍、功率傳輸能力以及反激周期特性是SMPS反激變壓器設計中的重要參數。

主要應用

反激式轉換器的主要應用包括:

用于電視機和小功率高達250W的電腦。

用于電子電腦中的備用電源(低功率開關模式)。

用于手機和手機充電器。

用于高壓電源,如電視、CRT、激光、手電筒和復印設備等。

用于多輸入輸出電源。

用于隔離柵極驅動電路。

總結

以上就是關于反激式轉換器工作原理、拓?fù)浣Y(jié)構、SMPS反激變壓器設計以及應用原理等相關內容的介紹。簡單來說,反激式轉換器廣泛應用于交流直流(AC/DC)和直流直流(DC/DC)轉換,并在輸入級和輸出級之間提供絕緣隔離,它是開關電源的一種。
