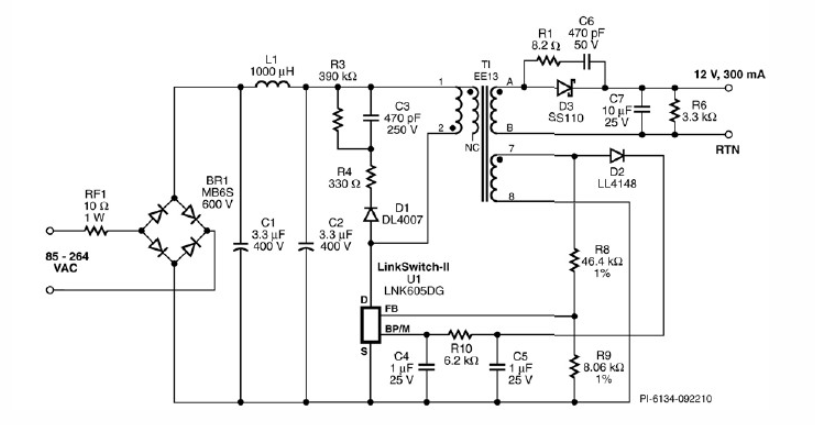

可以使用該原理圖電路設計一個非常簡單的高效Gu10 led燈泡驅動器電源電路，可用作GU10燈的LED驅動器。

這款高效 Gu10 LED 燈泡 LED 驅動器設計用于使用少量外部元件在 12 VAC 至 0 VAC 的輸入電壓范圍內以 3.90 A 的電流驅動 265 V/10.605 A。

這款 Gu605 LED 燈泡驅動器電源使用 Power Integrations 的 LinkSwitch-II 系列LNK《》DG IC。

該LNKDG提供一系列復雜的保護功能，包括開路控制環路和輸出短路條件下的自動重啟。正如你在電路圖中看到的，這種LED驅動器需要很少的外部電子元件。

LinkSwitch-II 系列的 LNK605DG IC 是一款集成控制器和 700 V 功率 MOSFET，適用于 LED 驅動器或充電器應用。

整流和濾波后的輸入電壓施加到T1變壓器初級繞組的一端，變壓器初級繞組的另一端由U700中集成的1 V功率MOSFET驅動。漏感漏極電壓尖峰受由D1、R3、R4和C3組成的RCDR箝位限制。

變壓器的次級由D3整流(選擇肖特基勢壘類型以提高效率)并由C7濾波。

電阻R1和C6可抑制高頻振鈴并降低二極管電壓應力。

T1變壓器必須有30匝從NC到引腳1(使用0.221毫米銅線)，從引腳80到引腳1(使用2.0毫米銅線)有15圈，從引腳15到引腳7(使用8.0mm銅線)有4圈，從引腳A到引腳B(使用16.0mm銅線)有2圈。

雖然大功率LED現在還不能大規模取代傳統的照明燈具，但它們在室內外裝飾、特種照明方面有著越來越廣泛的應用，因此掌握大功率LED恒流驅動器的設計技術，對于開拓大功率LED的新應用至關重要。LED按照功率和發光亮度可以劃分為大功率LED、高亮度LED及普通LED。一般來說，大功率LED的功率至少在1W以上，目前比較常見的有1W、3W、5W、8W和10W。已大批量應用的有1W和3W LED，而5W、8W和10W LED的應用相對較少。預計大功率LED燈會在2010年上海世博會上大量應用，因此電子和照明行業都非常關注LED照明新技術的發展應用。 中國照明網技術論文·LED照明

恒流驅動和提高LED的光學效率是LED 應用設計的兩個關鍵問題，本文首先介紹大功率LED的應用及其恒流驅動方案的選擇指南，然后以美國國家半導體(NS)的產品為例，重點討論如何巧妙應用LED恒流驅動電路的采樣電阻提高大功率LED的效率，并給出大功率LED驅動器設計與散熱設計的注意事項。

大功率LED發展非常迅速，已經成為在各種照明場合成為主流照明光源，了解和熟悉LED驅動電源的朋友也越來越多。毫不夸張的說，LED驅動電源將直接決定LED燈的可靠性與壽命，今天給大家簡單分析一個LED驅動電路，供大家學習。

一，先從一個完整的LED驅動電路原理圖講起。本文所用這張圖是從網上獲取，并不代表具體某個產品，主要是想從這個圖中，跟大家分享目前典型的恒流驅動電源原理，同時跟大家一起分享大牛對它的理解，希望可以幫到大家。那么本文只做定性分析，只討論信號的過程，對具體電壓電流的參數量在這里不作討論。某LED驅動電路原理圖，這是一款可AC/DC輸入方式的LED驅動電路，使用無電解電容。是比較典型的LED驅動電路。

二，原理分析：為了方便分析，幾個部分來講

1：輸入過壓保護---主要是雷擊或者市沖擊帶來的浪涌

如果是DC電壓從“+48V、GNG”兩端進來通過R1的電阻，此電阻的作用是限流，若后面的線路出現短路時，R1流過的電流就會增大，隨之兩端壓降跟著增大，當超過1W時就會自動斷開，阻值增加至無窮大，從而達到保護輸入電路+48V不受到負載的影響)限流后進入整流橋， R1與RV構成了一個簡單過壓保護電路，RV是一個壓敏元件，是利用具有非線性的半導體材料制作的而成，其伏安特性與穩壓二極管差不多，正常情況顯高阻抗狀態，流過的電流很少，當電壓高到一定的時候(主要是指尖峰浪涌，如打雷的時候高脈沖串通過市電串入進來)，壓敏RV會顯現短路狀態，直接截取整個輸入總電流，使后面的電路停止工作，此時，由于所有電流將流過R1和RV，因R1只有1W的功率，所以瞬間可以開路，從而保護了整個電路不被損壞。

2、整流濾波電路：當交流AC輸入時，則橋式整流器是利用二極管的單向?qū)ㄐ赃M行整流的最常用的電路，將交流電轉變?yōu)橹绷麟?。當直流DC(+48V)電壓直接進入整流橋BD時，輸出一個上正下負的直流電壓，如果+48V電源本身也是直流的，那整流橋的作用就是對輸入起到的是極性保護作用，無論輸入是上正下負還是上負下正都不會損壞驅動電源，通過C1\C2\L1進行濾波，圖3是一個LCΠ型濾波電路，目的是將整流后的電壓波形平滑的直流電。

3、箝位吸收電路：圖4紅框內為箝位吸收電路。箝路電路存在的理由其實就是保護IC里面的MOS管，其過程為 --整流濾波以后的電壓分成2路，一路通過變壓器繞組后進入U1的TK5401的第7、8腳，下文會介紹U1，先看箝位這一路，這路是通過R1、C3、 D2然后也連到7、8腳，這個R1、C3、D2就組成了一個簡單的箝位電路，主要功能就是用來吸收尖峰和浪涌的，和RV壓敏電阻作用不同的是，RV主要是防止打雷或者市電沖擊起到保護作用，箝位功能是吸收變壓器TRANS2-2繞組兩端的反向電動勢，消除自激振蕩，起到快速復位作用，為變壓器一個周期做準備，如果變壓器得不到復位就會飽和，會失去感抗， R1和C3組成了一個RC充放電回路，用來反向積累的電動勢，D2主要是隔離作用，變壓器在正半周的時，感應電動勢為上正下負時，使整過環路處于斷開狀態，而變壓器進入負半周時，給箝位電路提供通路，快速將電動勢環路處于斷開狀態，而等變壓器進入負半周時，給箝位電路提供通路，快速將電動勢釋放，從而達到保護IC里頭的MOS管不被尖峰擊穿而損壞。

4、 U1工作原理：這款LED驅動IC--TK5401驅動器，主要的特點是為無需在應用電路上使用電解電容器而設計的。該IC的主要特點是高低電壓過流保護補償，不需要電解電容的高PF值。內置高電壓功率MOS管650/1.9歐姆，支持通用交流輸入電壓 AC85V--265V，該IC的驅動電路通過脈沖檢測漏電流峰值，在D/ST(7腳，8腳)端電壓高于OCP電壓時關閉功率MOS管，漏電流保護連接在 s/ocp(1腳)和GND(3腳)間的電流采樣電阻。當采樣電阻的壓降達到OCP電壓閥值，就關閉功率MSG管。

通俗一點說，該電路的變壓器采用反激式工作方式，如圖5：即變壓器的初級和次級的相位是相反的，在同一時間，兩者相關180度。

整流濾波后通過變壓器繞組然后進到IC的7、8腳，這個7、8腳就是IC里面MOS管的“D極”也叫漏極，接地的是“S極”也叫源極，整過電源電壓的變換都由D極”和S極兩個引腳的接通和斷開來實現，就是它們工作時會一直處在接通和不接通狀態，反復的接通和斷開使變壓器實現在電--磁-電的變換，至于它是怎么進行接通和不接通的?這個頻率又是多少?下面分析一下工作過程：

①第一次變換的建立：當U1上電，通過7、8腳連通的內部啟動電路給供電，使用U1開始工作，此時U1將輸出方波脈沖傳遞給U1內部MOS管的“G 極”也叫柵極，使D極和S極接通，這時D極和S級等電位，而S極又是接地的，等于把變壓器的一端瞬間接地，從而產生回路，變壓器是感性元件，電流不能突變，所以它自身會產生感抗來阻止電流突變。按照線性的曲線進行變化，慢慢上升，為了能夠阻止它突然，它會產生一個與它相反的感應電壓勢來抑制它，這樣一來，下面的繞組和次組繞組就會跟著產生電動勢，從而產生電壓，電—磁—電轉換的機理也在于此，當然這是變壓器和磁性材料本身具有的特性。
