[導讀]今天,小編將在這篇文章中為大家?guī)鞰OS管的有關報道,通過閱讀這篇文章,大家可以對MOS管具備清晰的認識,主要內容如下。

今天,小編將在這篇文章中為大家?guī)?a href="/tags/MOS" target="_blank">MOS管的有關報道,通過閱讀這篇文章,大家可以對MOS管具備清晰的認識,主要內容如下。

一、兩個MOS管串聯接法的應用

該部分是關于兩個MOS 管串聯組成反向電流阻斷電路的介紹。

兩個MOS管背靠背串聯,組成雙向開關。

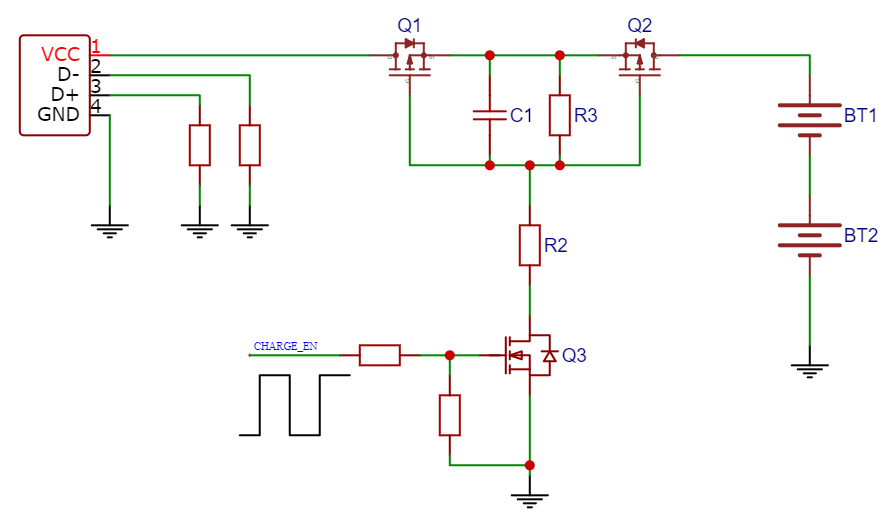

Figure 1 示例為Back-to-Back Connected PMOS 組成的Bidirectional Power Switch.

兩個MOS管串聯接法有何應用?MOS管柵極串聯電阻有什么作用

Figure 1: Back-to-Back Connected PMOS

應用場景: 鋰電池充放電電路。

A. 通過USB 給Battery 充電,當控制Q3 導通, USB 電源通過Q1 體二極管與Q3 形成通路,VGS(Q1)=VGS(Q2) < 0, 于是Q1 和 Q2 導通, 實現Battery 充電。

B. Battery 給USB 外接的負載供電,當控制Q3 導通, Battery電源通過Q2 體二極管與Q3 形成通路,VGS(Q1)=VGS(Q2) < 0, 于是Q1 和 Q2 導通, 實現給USB 接口電路供電。

C. 當控制Q3 關斷時, USB 無法給Battery 充電, Battery 也無法給USB 負載供電,這種架構可以實現電流防倒灌功能/反向電流阻斷。

D. MOS 管基極的電容C 充使得導通變緩,可以起到限制雙向的浪涌電流。

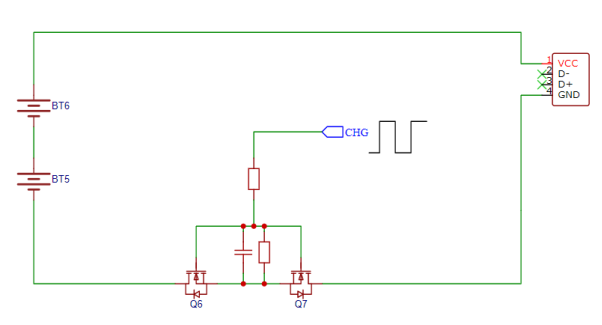

E. 兩個NMOS 組成的反向電流阻斷電路,參考Figure 2, Figure 3,其中Figure 2 的接法更為常見。

Figure 2: Back-to-Back Connected NMOS in Common Drain

Figure 3: Back-to-Back Connected NMOS in Common Source

為什么要用兩個MOS 背靠背串聯呢? 可以用單獨一個MOS來實現嗎?

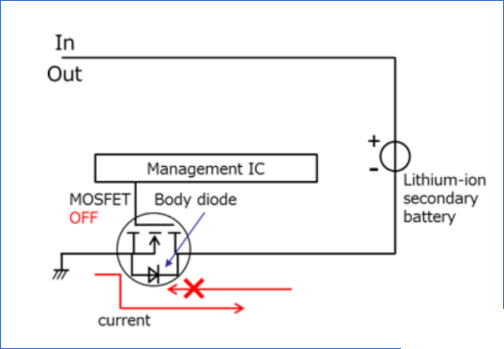

A.使用1個MOS管,當控制MOS 關斷時,由于MOS 體二極管的作用,Battery 還可以通過體二極管放電,起不到關斷作用,參考Figure 4.

Figure 4: One MOS Design

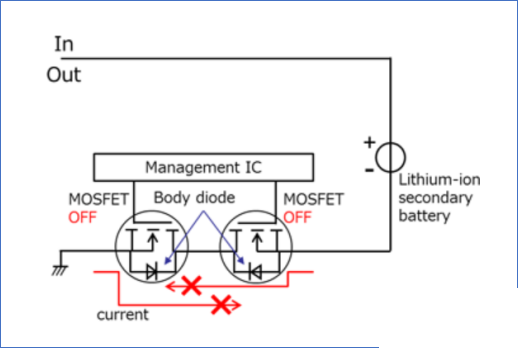

B. 使用2個MOS管,當控制兩個MOS 都關斷時,由于MOS 體二極管反向串聯,可以起到阻斷Battery 放電作用, 參考Figure 5.

Figure 5: Two MOS in Series Design

二、MOS管柵極串聯電阻有什么作用

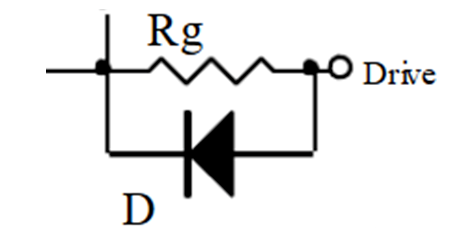

與反向并聯的二極管一同構成硬件死區電路

驅動電路電壓源為MOS結電容充電時經過柵極電阻,柵極電阻降低了充電功率,延長了柵極電容兩端電壓達到MOS管開啟電壓的速度;結電容放電時經過二極管,放電功率不受限制,故此情況下MOS管開啟速度較關斷速度慢,形成硬件死區。

限流

當使用含內部死區的驅動或不需要硬件死區時,是否可以省去柵極電阻呢?答案是不行。

當開啟MOS管為結電容充電瞬間,驅動電路電壓源近似短接到地,當驅動電路電壓源等價電源內阻較小時,存在過流燒毀驅動(可能是三態門三極管光耦甚至是單片機不能短接到地的IO口等等)的風險。

消除振鈴

同時,由于PCB布線電感、布線電阻和結電容構成構成LCR震蕩,在布線電阻R及電壓源輸出阻抗較小的一般情況下,MOS管柵極電壓波動可能十分明顯,造成振鈴現象使MOS管開啟不穩定。在柵極串接一個阻值合適的電阻,可減小震蕩的波動幅度,降低MOS管開啟不穩定的風險。

上述所有信息便是小編這次為大家推薦的有關MOS管的內容,希望大家能夠喜歡,想了解更多有關它的信息或者其它內容,請關注我們網站哦。
