絕大多數嵌入式 Linux 軟件開發人員編寫用戶空間應用程序。由于這些應用程序特定于某個領域并且非常復雜，因此應用程序開發人員需要一種簡單的機制來驗證其應用程序的功能并衡量性能。

跟蹤點是 LTTng 用戶空間跟蹤庫提供的特定于應用程序的檢測點，用于將用戶指定的數據捕獲為事件，它可實現此目的。跟蹤點可以通過兩種方式創建：第一種稱為 tracef，是一種非常簡單的方法，可將所有數據捕獲為單個事件。第二種允許開發人員創建自定義事件。雖然后一種機制需要編寫更多代碼，但它也為收集數據并將其顯示在 Tracealyzer 中提供了最大的靈活性。

我在這里使用了 tracef 方法，但請注意，這也會捕獲內核跟蹤，原因有二。首先，包含內核跟蹤通?？梢越忉層脩艨臻g事件的時間線。例如，如果我們應用程序中的兩個事件之間存在較長的延遲，則內核事件應該可以顯示導致延遲的原因。其次，從 4.4.2 版開始，Tracealyzer 需要內核跟蹤中的一些數據才能正確顯示 UST 事件，盡管它不需要是完整的內核跟蹤。

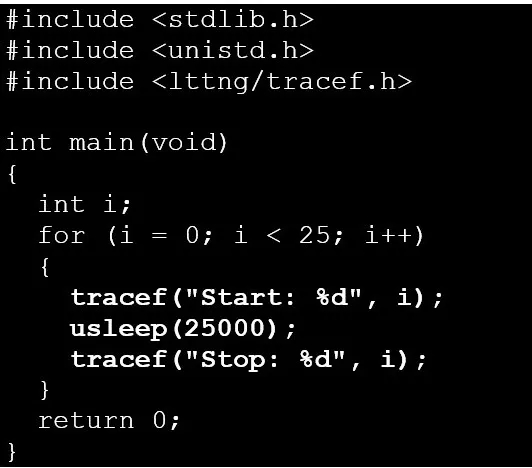

Tracealyzer 還可以測量用戶空間應用程序的性能。此特定示例使用 Linux usleep 函數模擬需要一定時間的函數，在函數調用之前添加一個跟蹤點，并在之后添加另一個跟蹤點，以測量函數完成所需的時間。

在實際場景中，開發人員會確定應用程序中需要測量執行時間的位置，并在那里添加 tracef 調用。例如，一個函數可能有多個實現候選，并且會檢查執行時間以找到最快的算法。或者特定函數可能很復雜，需要對執行進行表征。編譯上述應用程序、在目標上啟動 LTTng 會話、捕獲和下載生成的跟蹤數據后，在 Tracealyzer 中檢查跟蹤數據。

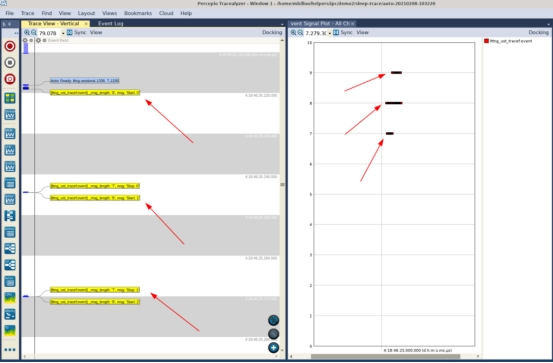

圖 1.放大跟蹤視圖來檢查跟蹤數據。

usleep 函數調用的執行時間可以定義為每對“開始”和“停止”事件之間的時間。在 Tracealyzer 中執行此操作的最佳方法是為自定義用戶事件創建間隔。

保存自定義間隔定義后，它將出現在間隔和狀態機窗口中，并且 Tracealyzer 會在跟蹤視圖中突出顯示它，從而允許生成間隔時序圖。

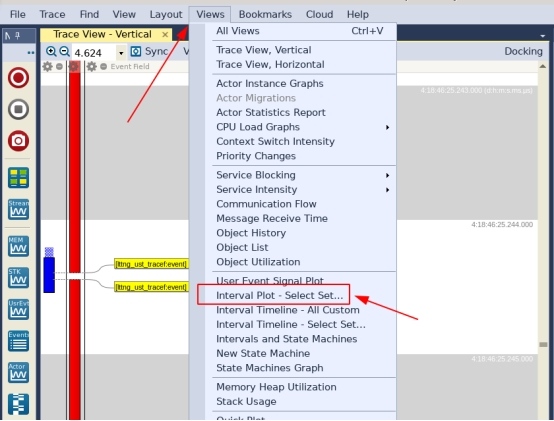

圖 2. 要繪制間隔時間圖，請在視圖菜單中選擇設置...。

毫不奇怪，所有間隔執行似乎都持續了大約 25 毫秒，但單擊其中一個數據點就會顯示有關該間隔的有價值的時間信息。

圖 3. 時間信息視圖。

Tracealyzer 顯示每個間隔長度的統計數據，這與相關函數的執行時間相對應。第二個框顯示我們感興趣的函數執行間隔時間的統計數據，例如停止事件和下一個啟動事件之間的時間。第三個框顯示每個間隔發生的頻率，即從啟動到下一個啟動測量的時間。

區間圖可用于識別感興趣的函數的任何異常時間，并且選擇詳細信息視圖中的信息可用于收集高級時間統計數據。

大多數嵌入式軟件開發人員將在基于 Linux 的嵌入式系統上開發用戶空間應用程序。Tracealyzer 與 LTTng 跟蹤點結合使用，可以成為一種非常有用的工具，用于確定應用程序的運行情況、識別任何異常行為并提供高級時序統計數據。然后，它可用于進一步排除任何時序問題并提高應用程序的性能。

了解編譯器選項對性能的影響

編譯器選項會影響最無害的計算的性能，即使是基本的正弦函數也是如此。使用 Tracealyzer 可以幫助開發人員了解這些選項如何影響執行更復雜計算的用戶空間應用程序的性能。

我已經能夠通過計算頻率為 100 Hz、采樣率為 1 kHz 的正弦波的 1000 個點來證明這一點。通過使用“標準”編譯器選項，我們在 Tracealyzer 中查看系統時間時會看到跟蹤中的不連續性。在將每個樣本打印到文件的代碼片段中添加 printf 調用不會顯示不連續性，因為這只是將值打印到文件中，沒有任何時間概念。但是，當將計算出的值輸出到跟蹤文件時，系統時間包含在每個跟蹤值中。

更改編譯器中的選項有助于減少這種不連續性。標準 CPU(例如 Arm 處理器)的架構旨在高效執行整數運算而不是浮點運算，因此編譯器將浮點指令轉換為一系列基于整數的指令。這會導致 CPU 執行的指令數量大幅增加，系統中的另一個任務有更大的機會搶占正弦波計算。Tracealyzer 中的跟蹤視圖證實了這一點，其中負責正弦波計算的進程確實被其他進程搶占，在最壞的情況下暫停 900 微秒。

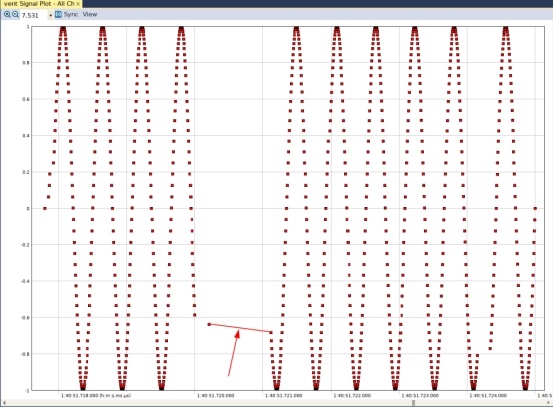

圖 4. 使用整數處理浮點應用程序的不連續性。

為編譯器指定“-mfloat-abi=hard”選項會告訴它使用一組專門為浮點操作設計的指令。然而，這并沒有產生任何真正的差異，因為仍然存在不連續，跡線視圖顯示正弦波過程暫停相同的時間-900 ms。

這是因為這些浮點指令有特定的擴展，可以在處理器本身上有一個單獨的、高度優化的浮點單元(FPU)。這需要為編譯器指定“fpu”選項?！?mfloat-abi=hard”選項允許編譯器自由地選擇適當的擴展。

添加“-mfpu=neon”選項指示編譯器為該特定 FPU (NEON) 啟用一組特定的擴展。由于大多數浮點計算都在單獨的協處理器上運行，因此其他進程幾乎沒有機會搶占正弦波生成，從而導致不連續性大大減小。

自定義間隔

Tracealyzer 還可以使用自定義間隔直觀顯示每次正弦計算所需的時間。無需使用帶有計算出的正弦值的 tracef 調用，跟蹤“開始”和“停止”用戶事件即可跟蹤計算。

在不使用“float_abi=hard”編譯器選項的情況下編譯和運行應用程序表明，雖然函數的大部分執行時間大約需要幾十微秒，但也存在一些異常值。在一個案例中，該函數執行時間約為 200 微秒，而在另一案例中，執行時間約為 1.05 毫秒!

添加硬 ABI 選項(但不是 NEON 擴展)顯示 100-200 微秒范圍內的異常值和一次幾乎花費 1.1 毫秒的調用。

打開在應用程序編譯為使用硬 ABI 和 NEON 擴展時收集的跟蹤信息，顯示最長執行時間現在略少于 240 微秒。這突出顯示了使用 NEON 擴展可以顯著減少計算點之間的最差延遲。

使用 LTTng 庫和 Tracealyzer，開發人員可以看到某些編譯器選項如何影響執行浮點計算的用戶空間應用程序的性能。通常，這種分析是在事后進行的，當應用程序完成但觀察到的性能被視為不可接受時，這需要大量時間。我們已經能夠證明，通過在開發階段使用 Tracealyzer 等可視化跟蹤診斷工具來驗證軟件時序，可以更早地發現和解決問題。從經驗豐富的開發人員的角度來看，這可以避免隱藏的錯誤，并在項目后期節省時間和成本。
