射頻識別(RFID)技術利用電磁場，自動識別和跟蹤附在物體上的標簽，其中，近場通信(NFC)是一種基于短距離RFID高頻技術的標準，支持13.56 MHz的頻率。

NFC技術在現今的產品中應用廣泛，其中最常見的是電子支付系統，比如非接觸式卡支付和電子錢包，EMV[gf]2122[/gf]非接觸式支付標準提供了一種接近NFC支付設備的、快速、安全的交易方法。

RFID技術是一種無需與目標直接接觸的自動識別技術，也被稱為非接觸IC卡或ID標簽，它可以檢測和識別特定目標，RFID技術起初在20世紀80年代被使用，最初限于海上運輸、交通信息系統和其他特殊應用。隨著時間的推移，RFID技術逐漸小型化，并得到廣泛應用，目前已經出現了一些定義RFID頻率、通信方法和目的的標準。

RFID是Radio Frequency Identification的縮寫，即無線射頻識別，是自動識別技術在無線電技術方面的具體應用與發展，該技術的基本思想是通過采用射頻信號自動識別目標對象并獲取相關數據，無需人工干預，并可在各種惡劣環境下工作，RFID技術可以識別高速運動物體，并且能夠同時識別多個標簽，操作快捷方便。

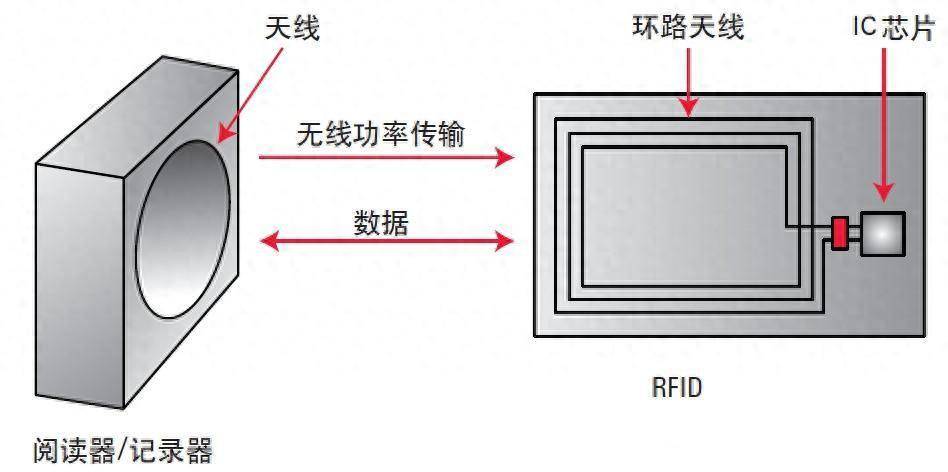

簡化的RFID系統

RFID系統模型如上圖所示，RFID讀寫器/記錄器中的環路天線通過電磁耦合與RFID標簽中的環路天線進行通信，RFID讀寫器/記錄器輸出射頻信號，RFID標簽通過環路天線接收該信號，RFID標簽中的集成電路(IC芯片)的檢波器電路檢測射頻信號并獲得能量，驅動IC芯片工作。

RFID讀寫器/記錄器和RFID標簽之間的數據通信一般使用13.56 MHz的ASK調制。

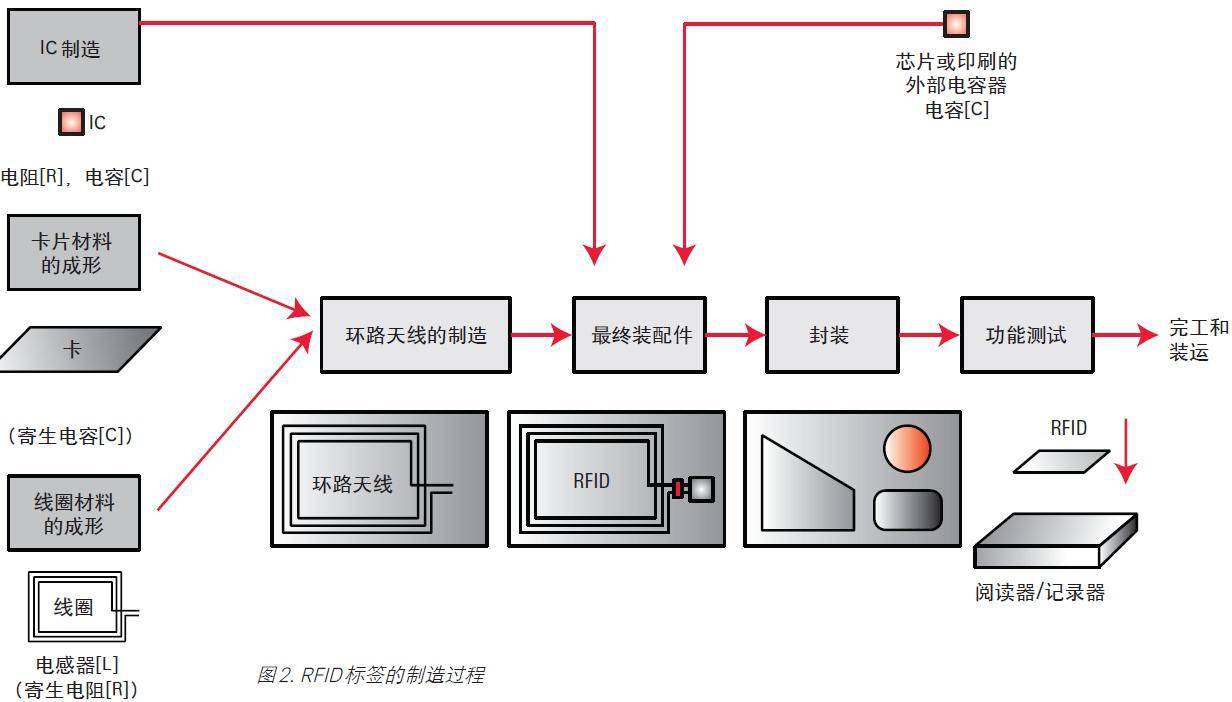

RFID標簽的制造過程

上圖顯示了一個典型的卡片式 RFID標簽制造流程。

首先在卡片上通過印刷或其他方式形成環路天線，然后將IC芯片和片狀電容器安置在同一個卡片上，電容器也可以通過印刷方式來制作。最后，對該標簽進行封裝、測試和裝運。

通常情況下，RFID標簽由一個L-C-R并聯電路組成，其中"L"代表環路天線，"C"代表片狀電容器，"R"代表IC芯片，RFID標簽的諧振頻率f0可以通過公式1/(2π√LC)計算得出。如果RFID標簽的諧振頻率接近13.56 MHz，表示該標簽?zāi)軌蚺cRFID讀寫器/記錄器進行良好的通信。驗證整個標簽的諧振頻率是否為13.56 MHz非常重要。同時，驗證L和C元器件的特性也有助于提高RFID標簽的生產效率。

另一個需要考慮的因素是諧振曲線的尖銳程度(通信帶寬)，通信帶寬取決于IC芯片的R值或環路天線的寄生電阻R值。

當調制信號帶寬過寬時，諧振曲線的尖銳程度過高，會導致通信困難;而當諧振曲線的尖銳程度過低時，會導致通信距離特征惡化。因此，必須全面測量整個標簽的諧振特性，并逐步測量電阻值，以幫助改善RFID標簽的通信性能。

1、軍事物流系統RFID

RFID技術在軍事物流系統中的應用源于美國，早在二戰期間就用于飛機的敵我識別，近年來，在局部戰爭中，RFID技術已成功應用于美軍后勤的物流管理，不論是在物資定購、運輸途中還是在倉庫存儲中，通過RFID系統，各級指揮人員可以實時掌握物流的所有信息。RFID接收發送裝置通常安裝在運輸線檢查站、倉庫、車站、碼頭、機場等關鍵節點上，接收裝置收到RFID標簽信息后，連同接收地的位置信息，傳送給后勤調度管理中心，并存入中心的信息數據庫。

RFID技術作為一種自動識別系統，通過非接觸的射頻信號自動識別目標并采集數據，可以識別高速運動目標并同時識別多個目標，無需人工干預，操作快捷方便，可適應各種惡劣環境。無論軍用物資處于采購、運輸、倉儲、使用還是維修的任何環節，各級指揮人員都可以實時掌握其信息和狀態。RFID可以以極快的速度在RFID讀寫器和RFID電子標簽之間采集和交換數據，具有智能讀寫和加密通信的能力，世界唯一性密碼，以及極強的信息保密性，這為軍事物流系統提供了準確、快速、安全和可控的技術途徑。因此，大力推廣RFID技術在軍事物流系統中的應用是非常緊迫和必要的。

2、門禁保安

未來的門禁保安系統將廣泛應用射頻卡技術，一張射頻卡可以具備多種功能，例如工作證、出入證、停車卡、飯店住宿卡甚至旅游護照等，其目的是用于識別人員身份、進行安全管理和收費等，射頻卡的應用可以簡化出入手續、提高工作效率并提供安全保護。只要人員佩戴封裝成ID卡大小的射頻卡，并在進出入口安裝RFID讀寫器，系統就能自動識別人員身份，對非法闖入進行報警。在安全級別要求較高的場所，還可以結合其他識別方式，將指紋、掌紋或面部特征存儲在射頻卡中。

此外，公司還可以利用射頻卡保護和跟蹤財產，將射頻卡貼在物品上，如計算機、傳真機、文件、復印機或其他實驗室用品上。通過使用射頻卡，公司可以自動跟蹤管理這些有價值的財產，可以追蹤物品從某一地離開的情況，或者通過報警系統限制物品離開某個區域，此外，結合GPS系統，利用射頻卡還可以對貨柜車、貨艙等進行有效跟蹤。

射頻卡在門禁保安系統中的應用，可以簡化手續、提高工作效率，并提供安全保護。此外，射頻卡還可以用于保護和跟蹤財產，提供自動管理和追蹤功能，提高財產安全性。

3、汽車防盜

汽車防盜系統中，RFID技術是一種較新的應用，現在已經開發出了足夠小的射頻卡，可以封裝到汽車鑰匙中，并具有特定的碼字，在汽車上安裝了RFID讀寫器，當鑰匙插入點火器時，RFID讀寫器可以辨別鑰匙的身份，如果RFID讀寫器無法接收到射頻卡發送的特定信號，汽車的引擎將無法啟動，通過這種電子驗證的方法，汽車的中央計算機可以有效防止短路點火等情況。

另一種汽車防盜系統是，司機攜帶一張射頻卡，其發射范圍限定在司機座椅的45~55cm范圍內，而RFID讀寫器安裝在座椅背部，當RFID讀寫器讀取到有效的ID號時，系統會發出三聲?shū)Q叫，然后才能啟動汽車引擎。該防盜系統還具有另一個強大的功能：如果司機離開汽車且車門敞開而引擎沒有關閉，此時RFID讀寫器需要讀取另一個有效的ID號;如果司機將射頻卡帶離汽車，RFID讀寫器無法讀取到有效的ID號，引擎將自動關閉并觸發報警裝置。

4、電子物品監視系統

電子物品監視系統旨在防止商品被盜，該系統由射頻卡和商店出口處的RFID讀寫器組成，射頻卡在安裝時被激活，一旦射頻卡處于激活狀態并接近掃描器，系統就會檢測到并觸發報警，當商品被購買時，銷售人員會使用專用工具拆除射頻卡(在服裝店中較為常見)，或者通過磁場使射頻卡失效，或者直接破壞射頻卡的電特性。

電子物品監視系統通過射頻卡和RFID讀寫器的配合，有效防止商品被盜，一旦射頻卡被激活并離開商店未經結賬，系統就會發出警報，提醒店員和安全人員注意，這種系統在零售行業廣泛應用，可以保護商品的安全，并提高商店的安全性。

RFID系統通常由三個主要組成部分構成：RFID標簽(也稱為應答器)、RFID讀寫器(也稱為收發信機)和RFID天線，RFID標簽用于提供目標的跟蹤數據，RFID讀寫器用于收集RFID標簽信息并將其傳輸?shù)骄W(wǎng)絡進行跟蹤，而天線則使RFID讀寫器能夠讀取RFID標簽的數據，在開發RFID系統的過程中，也面臨著一些挑戰，包括元器件的互操作性以及與最終使用環境相關的技術問題，如標識目標與RFID讀寫器的接近程度、需要跟蹤目標的時間長度、國家或地區的無線規范，以及可能影響系統的環境條件，如溫度和濕度。

1、電子標簽(射頻卡)

通常由芯片和耦合元器件組成，芯片上搭載EEPROM用于存儲識別碼或其他數據，標簽內部包含內置天線，主要功能是與RFID讀寫器進行通信，與條碼、磁卡、IC卡等同期或早期的識別技術相比，射頻卡具有非接觸、工作距離長、適應惡劣環境、可識別運動目標等優點。

根據能量供給方式的不同，RFID標簽可以分為被動標簽、半主動標簽和主動標簽。其中，半主動標簽和主動標簽中的芯片能量由RFID電子標簽附帶的電池提供，主動標簽?zāi)軌蛑鲃?dòng)發出射頻信號。根據工作頻率的不同，RFID標簽可以分為低頻(LF)、高頻(HF)、超高頻(UHF)和微波等不同種類。不同頻段的RFID工作原理也不同，低頻和高頻頻段的RFID電子標簽通常采用電磁耦合原理，而UHF和微波頻段的RFID通常采用電磁發射原理。

2、RFID讀寫器 ： 讀取標簽信息的設備

RFID讀寫器的主要任務是控制射頻模塊向RFID標簽發射讀取信號，并接收標簽的應答，RFID讀寫器會對RFID標簽的對象標識信息進行解碼，并將對象標識信息連同標簽上的其他相關信息傳輸?shù)街鳈C(jī)進行處理。

在大多數RFID系統中，RFID讀寫器會在一個區域內發射電磁波(區域大小取決于工作頻率和天線尺寸)。射頻卡內部有一個LC串聯諧振電路，其頻率與RFID讀寫器發射的頻率相同。當射頻卡經過這個區域時，LC諧振電路在電磁波的激勵下產生共振，使電容器內積累電荷。在電容器的另一端，有一個單向?qū)ǖ碾娮颖?，將電容器?nèi)的電荷傳輸?shù)搅硪粋€(gè)電容器中儲存。當積累的電荷達到2V時，該電容器可以作為電源為其他電路提供工作電壓，將卡內的數據發送出去或接收讀寫器的數據。讀寫器接收到卡的數據后，會進行解碼和錯誤校驗以確定數據的有效性，然后通過RS232、RS422、RS485或無線方式將數據傳輸?shù)接?jì)算機網絡。簡單的RFID產品可以看作是一種非接觸式的IC卡，而復雜的RFID產品可以與外部傳感器接口連接以測量、記錄不同的參數，甚至可以與GPS系統連接以跟蹤物體。

3、天線(Antenna)

天線是一種能夠接收或輻射無線電收發機射頻信號功率的裝置，它以電磁波的形式工作。根據工作頻段的不同，天線可以分為長波、短波、超短波和微波天線等。根據方向性的不同，天線可以分為全向天線、定向天線等。根據外形的不同，天線可以分為線狀天線、面狀天線等。

在RFID系統中，天線分為標簽天線和讀寫器天線兩種情況，當前的RFID系統主要集中在LF、HF(13.56MHz)、UHF和微波頻段。在LF和HF頻段，由于系統近場區沒有電磁波的傳播，因此天線的設計與工作原理與UHF和微波頻段有根本的不同。
