[導讀]全球高速無刷電機行業正在經歷持續的增長和發展。根據市場調研,亞洲市場占據了全球高速無刷電機行業的首位,市場規模占比達47%,并且預計未來增長將主要集中在亞洲地區。特別是在我國,無刷電機技術已逐漸成熟,電機和驅動器的價格均已下探到可以廣泛應用的程度,也就拓展了無刷電機的使用場景。而控制芯片作為無刷電機系統中的關鍵組件,通過接收轉子位置的反饋信號,精確控制電機的電流和電壓,實現電機的高效運轉和精確控制。

引言

全球高速無刷電機行業正在經歷持續的增長和發展。根據市場調研,亞洲市場占據了全球高速無刷電機行業的首位,市場規模占比達47%,并且預計未來增長將主要集中在亞洲地區。特別是在我國,無刷電機技術已逐漸成熟,電機和驅動器的價格均已下探到可以廣泛應用的程度,也就拓展了無刷電機的使用場景。而控制芯片作為無刷電機系統中的關鍵組件,通過接收轉子位置的反饋信號,精確控制電機的電流和電壓,實現電機的高效運轉和精確控制。

目前直流無刷電機的控制主要分兩大類:方波控制(梯形波控制)與正弦波控制,這兩類控制方式的原理分別是什么呢?

(1)方波控制:通過霍爾傳感器獲得電機轉子的位置,然后根據轉子的位置在360°的電氣周期內,進行6次換向(每60°換向一次)。每個換向位置電機輸出特定方向的力,因此可以說方波控制的位置精度是電氣60°。由于在這種方式控制下,電機的相電流波形接近方波,所以稱為方波控制。

(2)正弦波控制:使用的是SVPWM波,輸出的是3相正弦波電壓,電機相電流為正弦波電流??梢哉J為在一個電氣周期內進行了多次的連續變化換向,無換相電流突變。顯然,正弦波控制相比方波控制,其轉矩波動較小,電流諧波少,控制起來感覺比較“細膩”。高集成度一直是集成電路設計行業不斷探索的目標。就電機驅動控制專用芯片而言,如果單顆芯片能集成更多的器件和功能,則其應用于具體下游產品時,可大大簡化外圍電路、減少外圍器件,更好地滿足終端應用需求,實現降本增效,提升整體方案的可靠性。深圳市永阜康科技有限公司致力于內置MOS+預驅+算法、全集成三相直流無刷電機驅動芯片的推廣,全系列產品系列外圍僅需幾個阻容,選型列表如下:

ACM6753/ACM6754-ACM6755/ACM6763應用信息

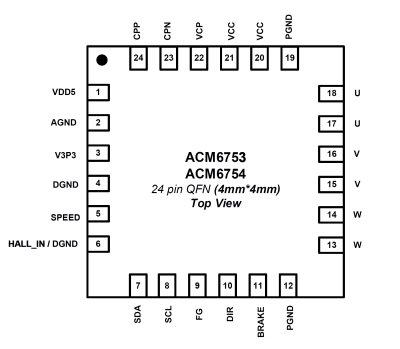

1. ACM6753/ACM6754-ACM6755/ACM6763腳位圖

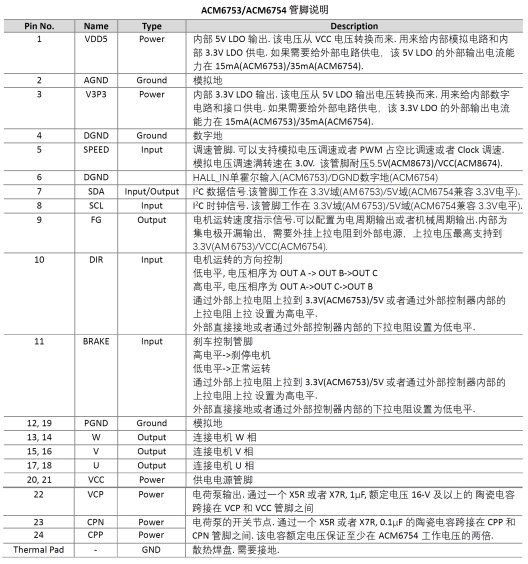

2. ACM6753/ACM6754-ACM6755/ACM6763管腳說明

3. ACM6753/ACM6754-ACM6755/ACM6763 DEMO 應用示意圖

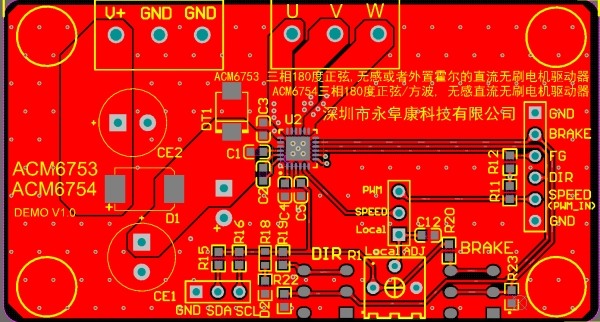

4.ACM6753/ACM6754-ACM6755/ACM6763 DEMO板PCB頂層設計圖

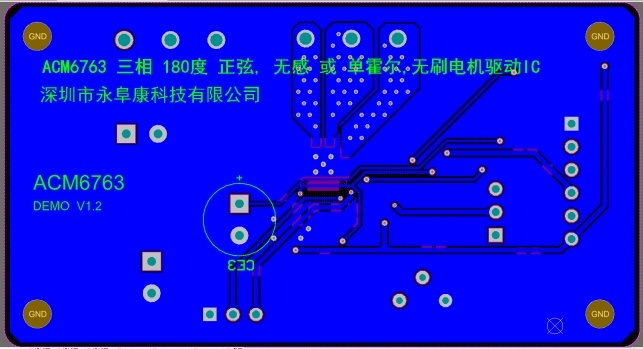

5.ACM6753/ACM6754-ACM6755/ACM6763 DEMO板PCB底層設計圖

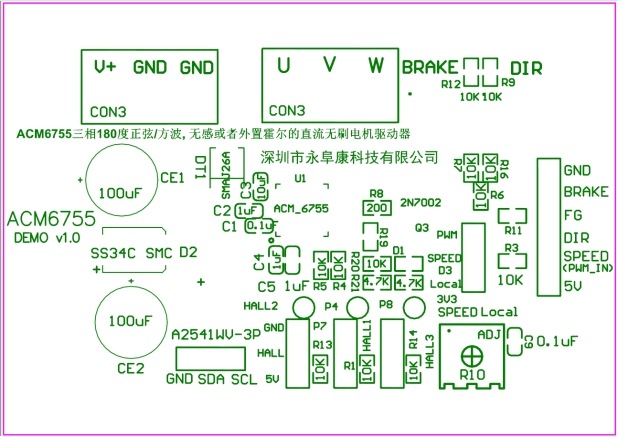

6.ACM6753/ACM6754-ACM6755/ACM6763 DEMO板貼片圖

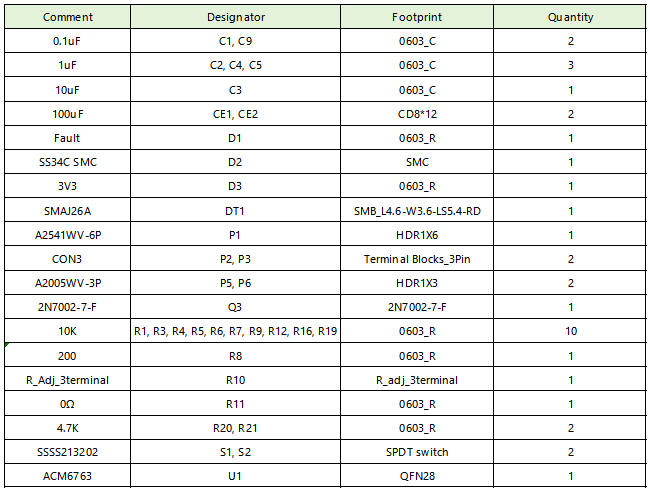

7.ACM6753/ACM6754-ACM6755/ACM6763 DEMO板物料清單

8.ACM6753/ACM6754-ACM6755/ACM6763 DEMO板實物圖
