本文中，小編將對三極管予以介紹，如果你想對它的詳細情況有所認識，或者想要增進對它的了解程度，不妨請看以下內容哦。

一、三極管的3種工作狀態

截止?fàn)顟B(tài)：當加在三極管發射結的電壓小于PN結的導通電壓，基極電流為零，集電極電流和發射極電流都為零，三極管這時失去了電流放大作用，集電極和發射極之間相當于開關的斷開狀態，我們稱三極管處于截止?fàn)顟B(tài)。    放大狀態：當加在三極管發射結的電壓大于PN結的導通電壓，并處于某一恰當?shù)闹禃r，三極管的發射結正向偏置，集電結反向偏置，這時基極電流對集電極電流起著控制作用，使三極管具有電流放大作用，其電流放大倍數β＝ΔIc/ΔIb，這時三極管處放大狀態。    飽和導通狀態：當加在三極管發射結的電壓大于PN結的導通電壓，并當基極電流增大到一定程度時，集電極電流不再隨著基極電流的增大而增大，而是處于某一定值附近不怎么變化，這時三極管失去電流放大作用，集電極與發射極之間的電壓很小，集電極和發射極之間相當于開關的導通狀態。三極管的這種狀態我們稱之為飽和導通狀態。

二、三極管斷了一個引腳能否當二極管使用

如果三極管斷了一個引腳能否當二極管使用。先上答案：三極管若只斷集電極或發射極是可以當二極管使用的，若斷的是基極就不可以了。

普通二極管是由一個PN結經過特殊工藝制作而成的，它主要的特性是具有單向?qū)щ娦?，二極管結構示意圖如下：

▲二極管結構示意圖

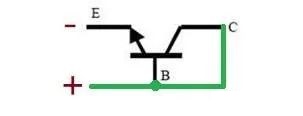

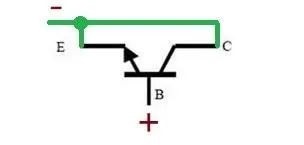

三極管當二極管使用時有5種接法：（以NPN三極管為例）

（1）將三極管集電極和基極短接，基極/集電極為正極，發射極為負極，此連接方式反向擊穿電壓很?。?

（2）將三極管集電極和發射極短接，基極為正極，集電極/發射極為負極，此連接方式反向擊穿電壓很??；

（3）將三極管基極和發射極短接，基極/發射極為正極，集電極為負極，此連接方式反向擊穿電壓較大，30V~50V左右；

（4）三極管集電極懸空（開路），基極為正極，發射極為負極，此連接方式反向擊穿電壓很??；

（5）三極管發射極懸空（開路），基極為正極，集電極為負極，此連接方式反向擊穿電壓較大，30V~50V左右；

總結：以上是三極管當二極管使用時所有連接方式，因此當斷掉某一引腳時，只能斷開集電極或發射極引腳時，三極管可當二極管使用。在實際工程應用當中也有不少三極管當二極管使用的例子，比如收音機等，主要是利用三極管的溫度補償系數較好的特性。

以上便是小編此次帶來的有關三極管的全部內容，十分感謝大家的耐心閱讀，想要了解更多相關內容，或者更多精彩內容，請一定關注我們網站哦。
