一、二極管并聯分析

二極管并聯，并不需要附加的RC緩沖電路。重要的是在并聯時通態電壓的偏差應盡可能小。

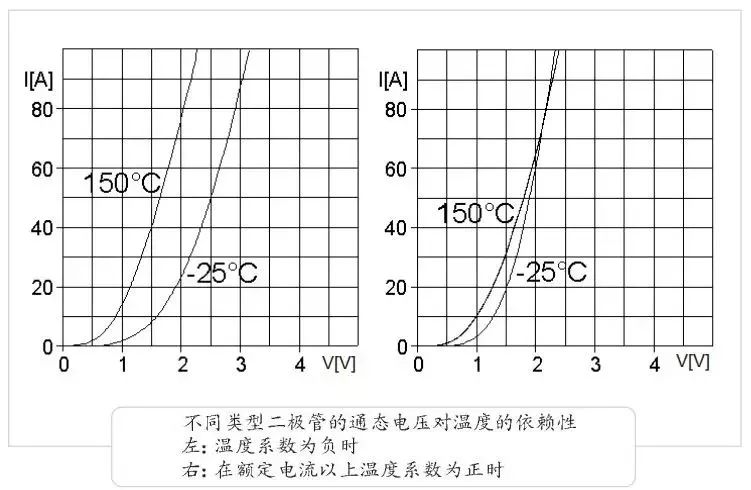

判斷一個二極管是否適合并聯的重要參數是其通態電壓對溫度的依賴性。如果通態電壓隨溫度的增加而下降，則它具有負的溫度系數。對于損耗來說，這是一個優點。

如果通態電壓隨溫度的增加而增加，則溫度系數為正。

在典型的并聯應用中，這是一個優點，其原因在于，較熱的二極管將承受較低電流，從而導致系統的穩定。因?yàn)槎O管總是存在一定的制造偏差，所以在二極管并聯時，一個較大的負溫度系數（＞2mV/K）則有可能產生溫升失衡的危險。

并聯的二極管會產生熱耦合：

在多個芯片并聯的模塊中通過基片；

在多個模塊并聯于一塊散熱片時通過散熱器。

一般對于較弱的負溫度系數來說，這類熱偶合足以避免具有最低通態電壓的二極管走向溫度失衡。但對于負溫度系數值＞2mM/K的二極管，則建議降額使用，即總的額定電流應當小于各二極管額定電流的總和。

二、二極管分析之恒壓降法

當我們使用上一節中描述的方法時，我們正在分析電路，就好像二極管是理想的一樣，這意味著它們充當完美的電流單向閥。我們可以通過簡單地結合代表二極管壓降的理想電池來使該方法更加現實。

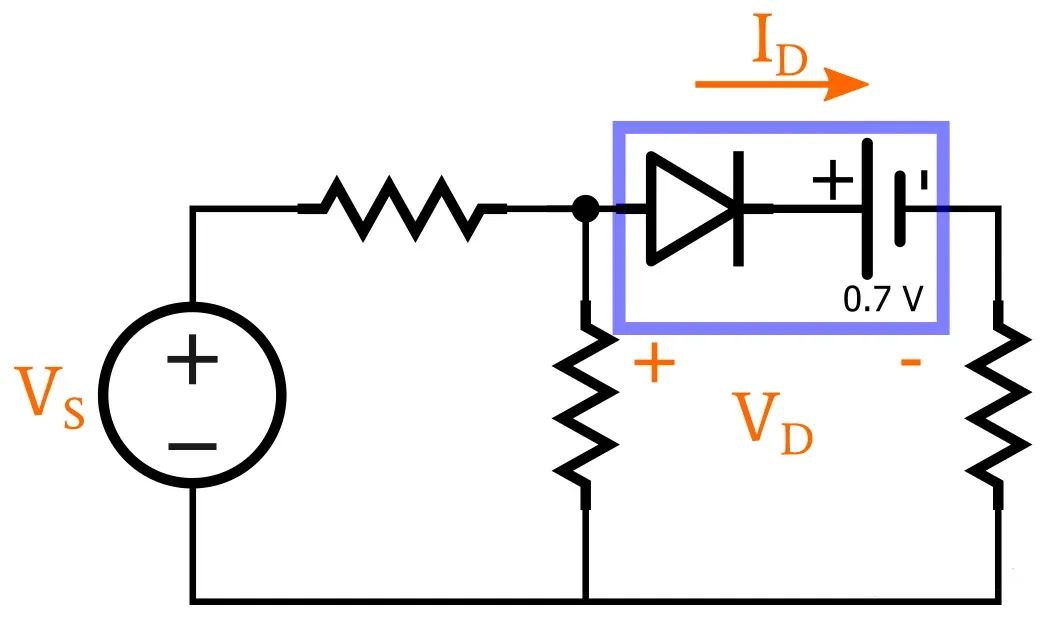

電池成為整個二極管組件的一個組成部分，如下圖所示。

二極管符號代表理想二極管，電池有兩個作用：修改導通的閾值條件，并在二極管導通時產生電壓降。

由于理想電池的電壓是固定且恒定的，因此該分析技術對應于由兩個離散狀態組成的簡化二極管模型：如果二極管兩端的陽極到陰極電壓小于 0.7 V，則二極管關閉并工作作為開路；如果電壓大于或等于 0.7 V，則二極管以零電阻導通，但會產生 0.7 V 的壓降。（您不必使用 0.7 V 作為恒定壓降，但這是標準選擇典型的硅二極管。）
