在下述的內容中，小編將會對穩壓二極管的相關消息予以報道，如果穩壓二極管是您想要了解的焦點之一，不妨和小編共同閱讀這篇文章哦。

一、穩壓二極管接入電路方法

穩壓二極管是一種特殊的二極管，它具有更高的電阻和更大的反向擊穿電壓。當穩壓二極管接入電路中時，它可以在電壓超過其反向擊穿電壓時提供穩定的電壓輸出，從而保護其他元件不受電壓波動的影響。穩壓二極管可以通過多種方式接入電路，常見的有兩種接法：并聯接法和串聯接法。

1、并聯接法并聯接法是將穩壓二極管直接與負載并聯連接。這種連接方式常用于低功率的穩壓器，具有簡單、易于實現和低成本的優點。然而，由于負載與穩壓二極管并聯連接，所以負載電流的變化會直接影響穩壓二極管的穩定性能。

2、串聯接法串聯接法是將穩壓二極管放在負載元件的前面，穩壓二極管的陰極連接到負載元件，陽極連接到電源。這種連接方式常用于高功率的穩壓器，可以有效地提供穩定的電壓輸出，保護負載元件免受電壓波動的影響。然而，串聯方式的穩壓器通常需考慮功耗問題，因?yàn)榉€(wěn)壓二極管會消耗一定的功率。

二、穩壓管反向擊穿狀態原理解析

穩壓管的特殊之處是它的正常工作狀態是處于反向擊穿的狀態，反向擊穿狀態是可以正?；謴?fù)的，大家千萬不要認為處于反向擊穿狀態工作的二極管是一次性的，擊穿即損壞。這里，涉及到最大反向擊穿電壓（VBR）。最大反向擊穿電壓就是指穩壓二極管可以承受的最大反向電壓。一般情況下，我們應選擇比應用電路工作電壓稍高的數值來確保穩壓器的可靠性。

穩壓二極管和普通二極管一樣，都是利用二極管里面PN結的特性制作而成。

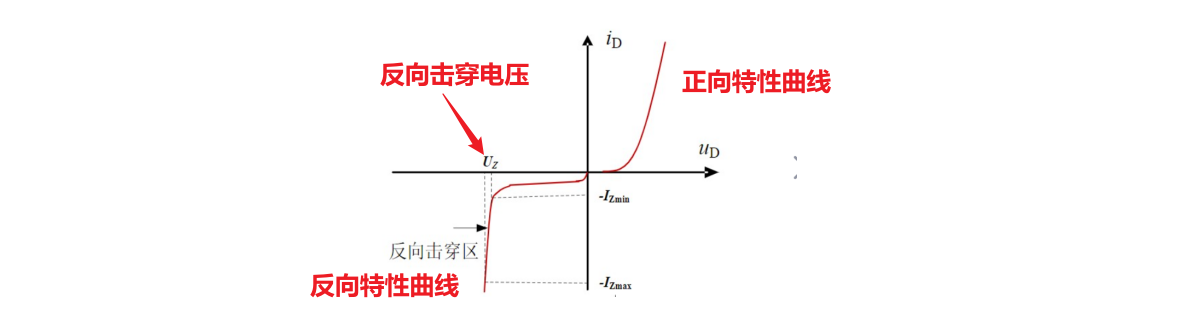

如上圖所示，此圖就是二極管PN結的伏安特性曲線，右上角的第一象限是正向特性曲線，大家常用的二極管基本都是利用此特性設計而成。以硅二極管為例，它的正向?qū)妷捍蟾艦?.7V,當給二極管的陽極加大于0.7V的電壓時，二極管導通正常工作，從圖中可以看出，當達到二極管正向開啟電壓時，可以流過二極管的電流會瞬間變大，呈現出指數級上升趨勢，但是它的壓降會很小。當給二極管的陰極加上反向電壓時，二極管的反向電流會很小，可忽略不計，這便是普通二極管的正向?qū)?，反向截止特性?

穩壓二極管它是工作在反向擊穿區的一個特殊狀態，這個反向擊穿區是有范圍的，如上圖中的黃色區域，當我們?cè)O(shè)計電路圖使用穩壓二極管時，對于流過穩壓管的電流有，必須考慮使其工作在黃色區間，因此必須在此加上限流電阻來保護穩壓二極管，尤其注意限流電阻的大小，限流電阻過大時，可能會達不到穩壓效果，限流電阻過小時，可能會使穩壓二極管電流過大而雪崩或者擊穿，而損壞管子。

以上就是小編這次想要和大家分享的有關穩壓二極管的內容，希望大家對本次分享的內容已經具有一定的了解。如果您想要看不同類別的文章，可以在網頁頂部選擇相應的頻道哦。
