一、什么是MOSFET

功率MOSFET是較常使用的一類功率器件?！癕OSFET”是英文MetalOxideSemicoductorFieldEffectTransistor的縮寫，譯成中文是“金屬氧化物半導體場效應管”。它是由金屬、氧化物（SiO2或SiN）及半導體三種材料制成的器件。所謂功率MOSFET（PowerMOSFET）是指它能輸出較大的工作電流（幾安到幾十安），用于功率輸出級的器件。功率MOSFET可分為增強型和耗盡型，按溝道分又可分為N溝道型和P溝道型。

一般而言，MOS管制造商采用RDS（ON）參數來定義導通阻抗;對ORing FET應用來說，RDS（ON）也是重要的器件特性。數據手冊定義RDS（ON）與柵極（或驅動）電壓VGS以及流經開關的電流有關，但對于充分的柵極驅動，RDS（ON）是一個相對靜態參數。

二、車規級N溝道功率MOSFET雪崩強度解析

雪崩強度是MOSFET的一種特性。在MOSFET的漏極和源極之間施加超過VDSS的電壓，但是MOSFET的性能沒有被破壞。此時施加在其上的能量稱為雪崩能量[Avalanche energy]，流過的電流稱為雪崩電流[Avalanche current]。有些MOSFET的spec中不保證雪崩能力。

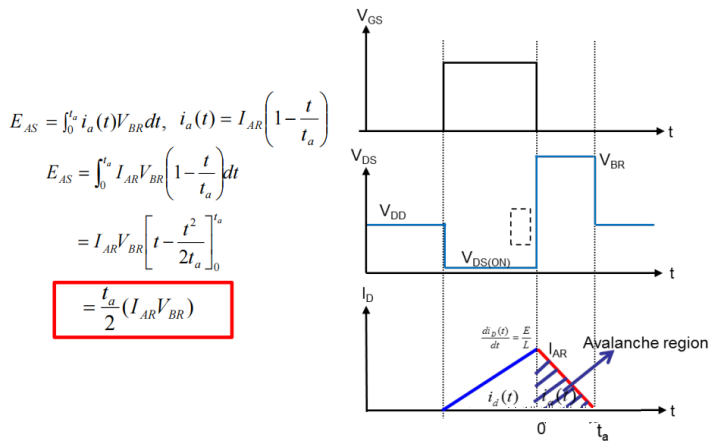

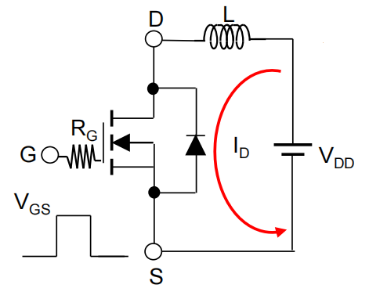

下圖是一個測量MOSFET雪崩能力的測試電路。它利用MOSFET斷開的瞬間，電感所存儲的能量瞬間釋放去測量MOSFET的雪崩能量。雪崩能量的計算公式和波形也在下面有展示。

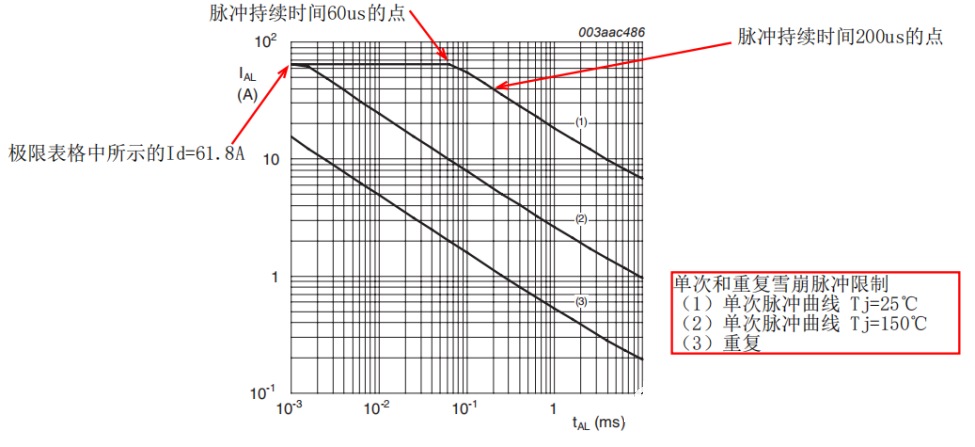

下圖是BUK7T12-55B的雪崩曲線。橫軸是導致雪崩效應的脈沖電流持續時間，縱軸是雪崩電流值。

可以看到極限值表格中的Id-max=61.8A是左邊紅色箭頭所指值。

這已經是在很極端的條件下（Tj=25℃）、脈沖電流時間很短（1us）時MOSFET可以承受的最大電流。實際使用場景中，Tj肯定比室溫高，電流很有可能是持續的直流電流，或者持續時間更長的脈沖電流。

通常一個雪崩事件是一個三角脈沖波形。因此它的平均功率是：

通常MOSFET的擊穿電壓是極限電壓的130%。在極限表格中可以查到BUK7T12-55B的Vds-max=55V。因此對于一個60us的脈沖。它的最大雪崩能量是

P=0.5 x 55V x 1.3 x 61.8A x 60us=133mJ。此值和極限值表格中的129mJ很接近了。
