以下內容中，小編將對運算放大器和電壓比較器的相關內容進行著重介紹和闡述，希望本文能幫您增進對二者的了解，和小編一起來看看吧。

一、運算放大器和電壓比較器

運算放大器是一個內含多級放大電路的電子集成電路，其輸入級是差分放大電路，具有高輸入電阻和抑制零點漂移能力；中間級主要進行電壓放大，具有高電壓放大倍數，一般由共射極放大電路構成；輸出極與負載相連，具有帶載能力強、低輸出電阻特點。運算放大器的應用非常廣泛。

電壓比較器是對輸入信號進行鑒別與比較的電路，是組成非正弦波發生電路的基本單元電路。常用的電壓比較器有單限比較器、滯回比較器、窗口比較器、三態電壓比較器等。

電壓比較器它可用作模擬電路和數字電路的接口，還可以用作波形產生和變換電路等。利用簡單電壓比較器可將正弦波變?yōu)橥l率的方波或矩形波。

二、運算放大器和電壓比較器的基本原理

運算放大器和電壓比較器在原理符號上確實是一樣的，都有5個引腳，其中兩個引腳為電源+和電源-，還有兩個引腳為同相輸入端（+）和反向輸入端（-），最后一個引腳是輸出端。

但是它們的功能是不一樣的，運放的功能及用途更復雜，而比較器就相對簡單得多。

電壓比較器

下面簡單講解一下比較器的基本原理，比較器的原理挺簡單，目的是比較兩個輸入端的電壓大小，若正輸入端的電壓為a,負輸入端的電壓為b，則當a＞b時，輸出為高電平（邏輯1）；當a＜b時，輸出為低電平（邏輯0）。

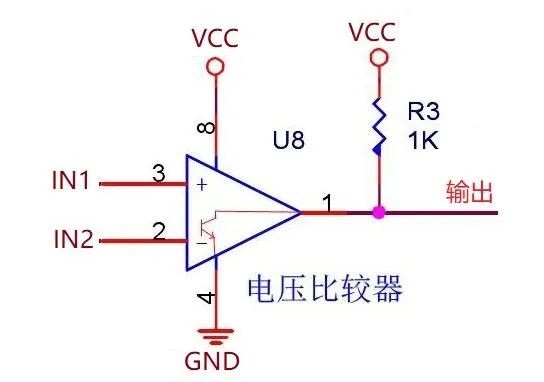

下面結合原理圖進行說明，如下圖原理圖，比較器輸入端的電壓為IN1、IN2，供電為VCC/GND，上拉電阻1K，上拉電壓為VCC。

當輸入電壓IN1＞IN2時，即正輸入端的電壓較高，輸出高電平（VCC）；

當輸入電壓IN2＞IN1時，即負輸入端的電壓較高，輸出低電平（0V）。

比較器的用途很廣，可用于比較熱敏電阻、光敏傳感器等電壓信號，用于離散量控制，比如通過比較器采集光敏電阻的電壓判斷白天還是夜晚等，比較器還可以用于模擬量負反饋電路當中，比如電壓調節等。

運算放大器

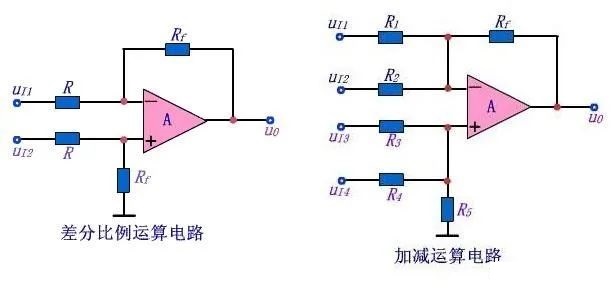

運放的用途很多，基本的運放電路有同相比例放大電路、反相比例放大電路、加法器、減法器、差分比例運算電路、微分電路、積分電路等，掌握這些基本的集成運放電路原理，基本上可以區分電路圖中符號一樣的電路符號屬于比較器還是運放。

一般情況下，運放都會在輸出端與輸入端之間串聯一個電阻用于反饋，而一般情況下電壓比較器輸出端與輸入端之間是沒有電阻的，絕大部分電路都可以通過此區別來區分，但是也有特殊情況，這要根據具體原理具體分析了。

比如運放也可以當比較器使用，其輸出端與輸入端之間開環（不接反饋電阻），使用運放當比較器其別在于不用上拉電阻，當IN1＞IN2時，輸出電壓為VCC（運放電源電壓），當IN1＜IN2時，輸出電壓為0。

總結：專業基礎扎實，掌握電壓比較器和運放的基本電路之后，基本上直接就能夠判別原理屬于運放還是比較器，只有少量的特殊情況需要具體分析，通過專業知識分析其原理很快就能夠判別其屬于運放還是比較器。
