阻抗將是下述內容的主要介紹對象，通過這篇文章，小編希望大家可以通過仿真實驗了解到源阻抗是否是越小越好，詳細內容如下。

一、阻抗是什么

阻抗是表示元件性能或一段電路電性能的物理量。交流電路中一段無源電路兩端電壓峰值(或有效值)Um與通過該電路電流峰值(或有效值)Im之比稱為阻抗，用z表示，單位為歐姆(Ω)。在U一定的情況下，z越大則I越小，阻抗對電流有限制的作用。

在電路中，物體對電流的阻礙的作用稱為電阻。除了超導體，所有物質均具有電阻，只是電阻值各有不同。電阻較小的物質稱為良導體，例如金屬；而電阻極大的物質稱為絕緣體，例如木頭和塑料。另外，還有一種介于兩者之間的物質，稱為半導體。超導體則是一種電阻值為零的物質。目前已經發現的超導體都要求在足夠低的溫度和足夠弱的磁場條件下，其電阻率才為零。

二、源阻抗越小越好嗎？通過仿真證實一下！

源阻抗理論來說需要越小越好，輸入失調電流也是越小越好，因?yàn)楫?dāng)有源阻抗存在時，默認源阻抗輸入側為接地，然后輸入偏置電流和源阻抗電阻相乘就得到一個凈輸入電壓，輸入的兩端相減就是凈輸入電壓差值。下面仿真圖看一下：

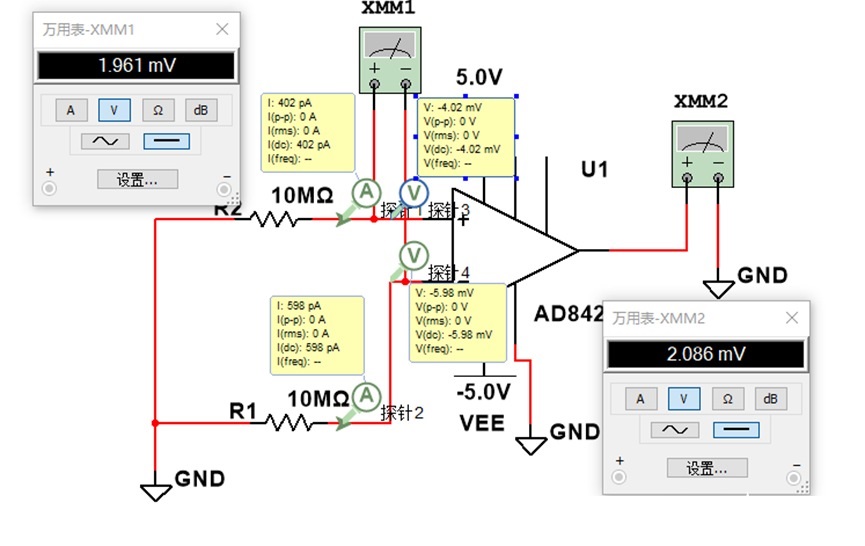

比如這個仿真圖中，輸入失調電流是0.4nA和0.6nA，那么當輸入源阻抗是10MΩ時，得到的輸入偏置電壓是-4.20mV和-5.96mV，然后同相輸入端和反相輸入端的凈輸入電壓差值就是1.96mV，因?yàn)闆]有加增益電阻，所以這個儀表放大器是一倍放大，但是輸出是2.086mV是因?yàn)檩敵鲇袀€(gè)最小電壓疊加了，2.086-1.961=0.125mV。

根據U=IR得出，輸入源阻抗越大那么輸入的電壓也就越大，如果減小輸入源阻抗R和輸入偏置電流I，那么輸入偏置電壓U也就會很小。更改一下仿真圖看一下。

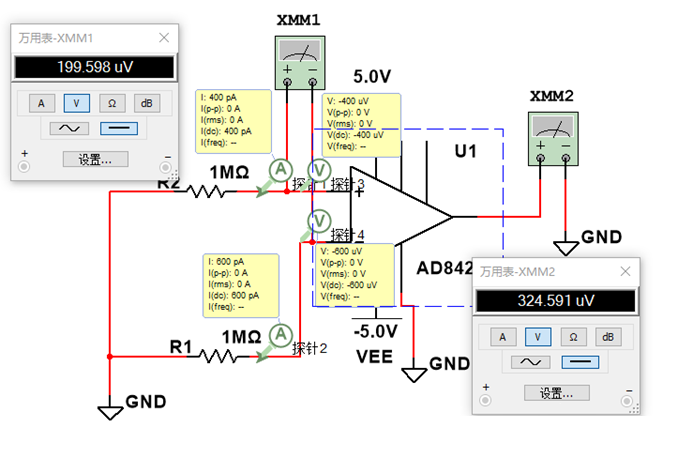

以上的仿真圖都是源阻抗相匹配的情況下，通過更改輸入源阻抗之后發現，輸入電壓降低到了uV級別，輸出依然會多一個125uV的電壓。那么有沒有可能讓輸入的電壓無限接近于0呢？已知輸入偏置電流為0.4nA和0.6nA，那么仿真一下試試。

通過更改輸入源阻抗，發現輸入的失調電壓已經無限接近于0了，而輸出依然是125uV。工程當中，希望源阻抗數值盡可能的小，并且盡可能的一致。
