單電池電池(如鋰離子/聚合物)的額定電壓低于5V,不適合于5V邏輯應用(如為您的阿爾杜諾板供電)。此外,電池電壓隨時間的使用而下降.第一個解決方案可能是使用一個簡單的LDO(低降線性調節器)或一個巴克/提升轉換器。使用LDO的問題是,LDO適合于在低于?電池的 電壓(如3.3伏)。同樣地,一個巴克變換器是適合建立一個較低的電壓.解決的辦法似乎是使用直流-直流提升轉換器,然而,當輸入和輸出之間的電壓差很低,而電流處理,板尺寸和效率問題,一個簡單的提升轉換器不會解決這個問題。

組件制造商試圖通過引入專門設計用于此類應用的組件來解決這個問題。我在下面的文章中使用了一個微小的SOT23-6MP3120芯片設計了一個0.8V-5V到5V的DC-DC轉換器。該變換器的開關頻率固定在1.1MHZ,因此應遵循若干設計要求,以保證電路的穩定運行。該芯片的效率被評為高達96%,這是一個有趣的數字,如此高的開關頻率。

電路分析

圖1顯示了設備的示意圖。很明顯,電路的核心是MP3120芯片,它能很好地容忍5V輸入電壓,輸出也是5V。芯片不需要任何外部肖特基二極管,以降低電路板布局的復雜性。

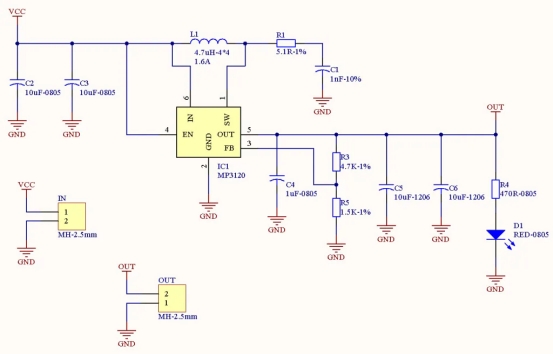

圖1:MP3120直流至直流轉換器示意圖

根據MP3120數據表 1:"MP3120是一種高效率的同步電流模式升幅轉換器。該設備可以將單電池或雙電池AA電池提升到5V。MP3120可以從低到0.8V的輸入電壓啟動,并提供快速電流限制和輸出短路保護。集成的P通道同步整流開關提供了更高的效率,消除了對外部肖特基二極管的需求。當en較低時,p-Mos將斷開輸出與輸入的連接。此輸出斷開功能允許輸出完全放電,從而允許零件在關閉模式下提取不到1UA的電流。1.1MHZ開關頻率允許較小的外部組件;內部補償和軟啟動最小化外部組件計數;所有這些都有助于為廣泛的負載電流產生一個緊湊的解決方案。

MP3120的特點是集成電力MOSFET,支持最多5V輸出和典型1.2A開關電流。該裝置還可以保持輸出電壓調節,即使輸入電壓高于輸出電壓。"

制造商已經計算并公布了3.3伏輸出電壓的效率圖(圖2)。當輸入電壓為3V(紅色曲線),輸出電流在500MA左右時,芯片的性能最好。自然,接近最大輸出電流,效率下降.當輸入電壓高于輸出電壓時,記錄到的性能最差,這證實了該芯片的設計是為了有效地提升電池,而不是一個巴克轉換器。

圖2:MP3120效率圖(產出:3.3V)

C2和C3是降低輸入噪聲和穩定轉換器的旁路電容器。R1和C1建立一個RC緩沖電壓,以保護IC1的內部MOSFET。C1、C5和C5是輸出電容器,以減少噪音和穩定轉換器。C2應盡可能靠近芯片。R3和R5以及反饋電阻。D1是一個0805LED顯示在輸出電壓正確的存在.

多氯聯苯布局

圖3顯示了設計的電路板布局。這是一個兩層的電路板。我把電路板的底部層正好放在地上。上層的一些部分也被地面覆蓋.重要的多氯聯苯網(特別是那些攜帶大電流或連接長度應該最小的網)是用銅平面連接的,而不是多氯聯苯軌道。這種技術使開關電流更容易地流動,從而減少了電磁干擾和輸出噪聲。

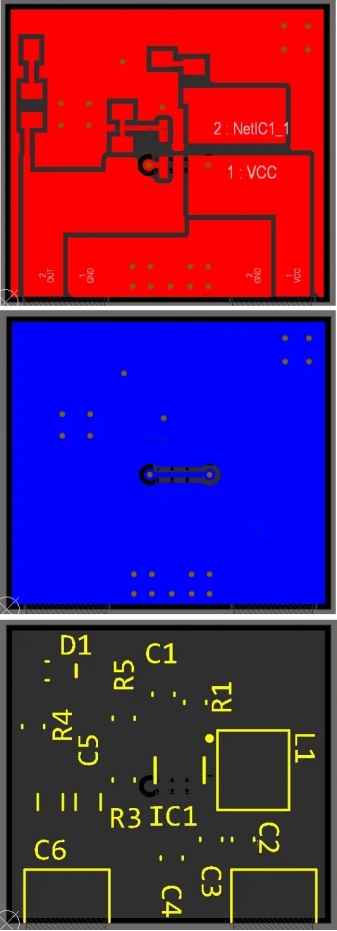

圖3:MP3120直流至直流轉換器的電路板布局

我在關鍵區域放置了一些通道(例如電容器的地釘),以減少地面道路的長度,并盡量減少噪音/提高穩定性。電感器應盡可能靠近Vc銷,輸出電容器應盡可能靠近外銷(特別是C1)。輸入和輸出端子應該和我在這個設計中所遵循的那樣,放在電路板的同一個邊緣上。您只需要焊接一個2針2.5mm男性頭輸入和相同頭輸出輸出。

圖4顯示了電路板的三維視圖。如果你有計劃為你自己建立一個,你可以從這個鏈接下載戈伯和nc2997文件 2 在參考資料部分。圖5顯示了設備的接線圖。

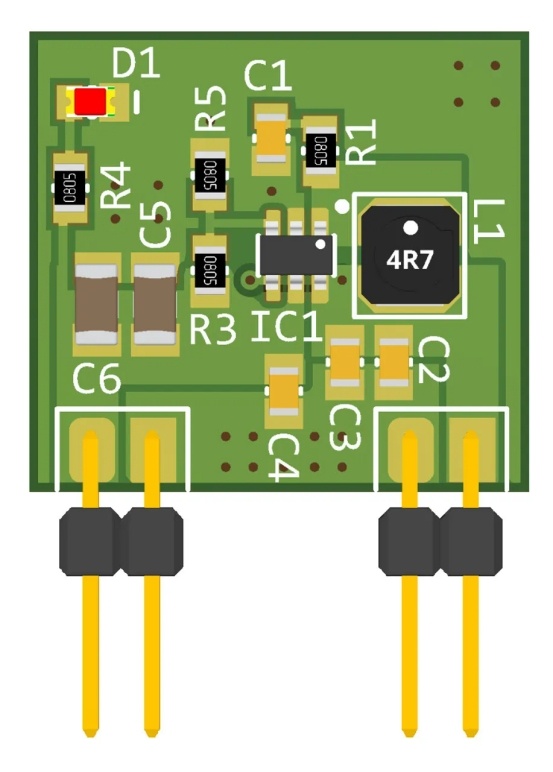

圖4:MP3120直流轉換電路板的三維視圖

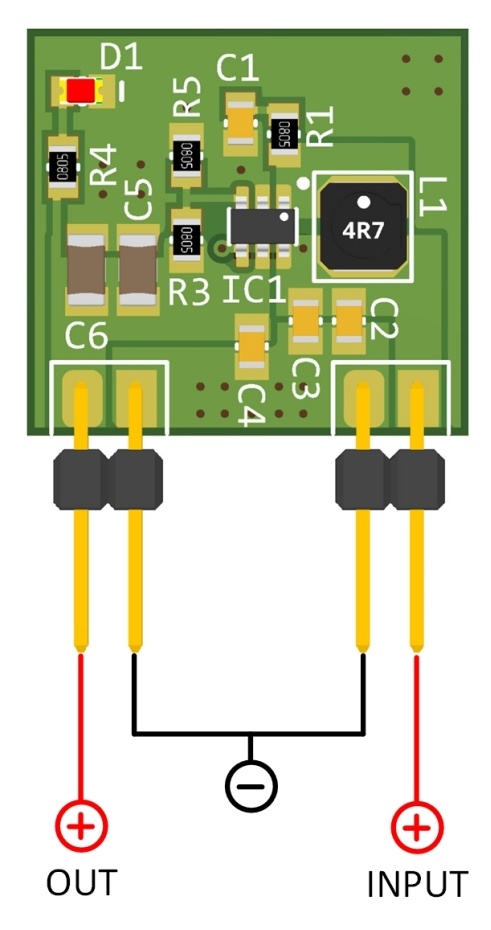

圖5:電路板布線圖
