加速度計是一種神奇的傳感器，可以感知各種各樣的靜態和動態加速度，從相對于重力的方向到開始倒塌的橋梁的細微運動。這些傳感器范圍很廣，從手機級(當您傾斜顯示屏時會改變顯示屏的方向)到出口管制、戰術級(有助于導航軍用車輛或航天器)的設備。但是，與大多數傳感器一樣，傳感器在實驗室或臺式機上表現良好是一回事。面對狂野和不受控制的環境和溫度壓力，在系統級獲得良好的性能則完全是另一回事。當加速度計像人類一樣在其生命周期中經歷前所未有的壓力時，系統可能會因這些壓力的影響而做出反應并失敗。

高精度傾斜傳感系統通常經過校準，以實現優于 1° 的傾斜精度。利用市場領先的超低噪聲和高穩定性加速度計(例如 ADXL354或ADXL355 )，在對可觀察的誤差源進行適當校準的情況下，可以實現 0.005° 的傾斜精度。但是，只有適當減輕應力才能實現這種精度水平。例如，傳感器上的壓縮/拉伸應力可能導致高達 20 mg 的偏移，從而導致超過 1° 的傾斜誤差。

本系列文章回顧了使用加速度計的高精度角度/傾斜傳感系統的性能指標。本文首先從微觀層面了解傳感器設計本身，以便更好地了解應力和應變對微米級的影響。在另一篇文章中，我們將介紹如果不采用整體機械和物理設計方法，可能會發生的一些令人驚訝的結果。最后，我們將以設計人員可以采取的切實步驟結束本系列，以在最苛刻的應用中最大限度地提高性能。

傳感器設計基礎

基于 MEMS 的加速度計的價格和性能范圍廣泛，從消費產品到軍用傳感。如今，性能最佳的低噪聲加速度計可實現精密傾斜傳感、地震成像等應用，以及機器人和平臺穩定等許多新興應用。高精度傾斜/角度傳感應用的重要功能包括出色的噪聲、偏移、重復性和溫度相關偏移，以及振動校正和跨軸靈敏度等二階效應。

為了更好地理解 3 軸高精度 MEMS 加速度計的最佳性能設計考慮因素，首先回顧一下這種傳感器的內部結構是很有教育意義的，這將闡明三個軸對環境參數(例如，平面外應力)產生不同響應的原因。在許多情況下，這種平面外應力是由傳感器 z 軸上的溫度梯度引起的。

圖 1 所示的加速度計由彈簧質量系統組成，與許多其他 MEMS 加速度計類似。質量響應外部加速度(靜態加速度，如重力或動態加速度，如速度變化)而移動，其物理位移由傳感機制感測。

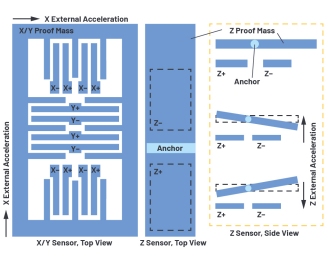

圖 1. 3 軸高精度 MEMS 加速度計的傳感器架構，具體為 Analog Devices 的 ADXL355。對于 X/Y 傳感器，隨著檢測質量移動，固定手指與連接到檢測質量的手指之間的電容會發生變化。z 軸傳感器上的質量不平衡允許對 z 軸加速度進行平面外感測。

MEMS 傳感器中最常見的傳導機制是電容式、壓阻式、壓電式或磁性。像 ADXL355 這樣的加速度計采用電容式傳導機制，通過電容變化來感測運動，然后通過讀出電路將其轉換為電壓或電流輸出。盡管 ADXL355 對硅片上的所有三個軸傳感器都采用了電容式傳導機制，但 X/Y 傳感器和 Z 傳感器具有兩種根本不同的電容式傳感架構。X/Y 傳感器基于差分平面內手指，而 Z 傳感器是平面外平行板電容式傳感器，如圖 1 所示。

如果傳感器上有壓縮或拉伸應力，MEMS 芯片就會彎曲。由于質量塊通過彈簧懸掛在基板上方，因此不會與基板一起彎曲，因此質量塊和基板之間的間隙會發生變化。對于 X/Y 傳感器，間隙不在電容靈敏度方向上，因為平面內位移對手指電容變化的影響最大。這是由于邊緣電場的補償效應。然而，對于 Z 傳感器，基板和質量塊之間的間隙實際上是感應間隙。因此，它對 Z 傳感器有直接影響，因為它有效地改變了 Z 傳感器的感應間隙。另一個加劇的影響是 Z 傳感器位于芯片的中心，當芯片受到任何給定的應力時，翹曲都會達到最大。

除了物理應力之外，由于大多數應用中 z 軸的熱傳遞不對稱，z 軸傳感器上的溫度梯度也很常見。在典型應用中，傳感器焊接到印刷電路板 (PCB) 上，整個系統位于封裝內。X 和 Y 方向的熱傳遞主要通過封裝周邊焊點和對稱的 PCB 進行傳導。然而，在 z 方向上，熱傳遞是通過焊料在底部傳導，以及隨著熱量通過空氣并流出封裝，芯片頂部發生對流。由于這種不匹配，z 軸上將存在殘余的差分溫度梯度。與物理壓縮/拉伸應力一樣，這將導致 z 軸偏移，而這種偏移不是由加速度引起的。
