一、二極管

二極管是用半導體材料(硅、硒、鍺等)制成的一種電子器件。二極管有兩個電極，正極，又叫陽極；負極，又叫陰極，給二極管兩極間加上正向電壓時，二極管導通， 加上反向電壓時，二極管截止。 二極管的導通和截止，則相當于開關的接通與斷開。

二極管具有單向?qū)щ娦阅?，導通時電流方向是由陽極通過管子流向陰極。

二極管是最早誕生的半導體器件之一，其應用非常廣泛。特別是在各種電子電路中，利用二極管和電阻、電容、電感等元器件進行合理的連接，構成不同功能的電路，可以實現對交流電整流、對調制信號檢波、限幅和鉗位以及對電源電壓的穩壓等多種功能。

無論是在常見的收音機電路還是在其他的家用電器產品或工業控制電路中，都可以找到二極管的蹤跡。

二、二極管常見作用，每個都有電路圖

限幅鉗位(io保護)：

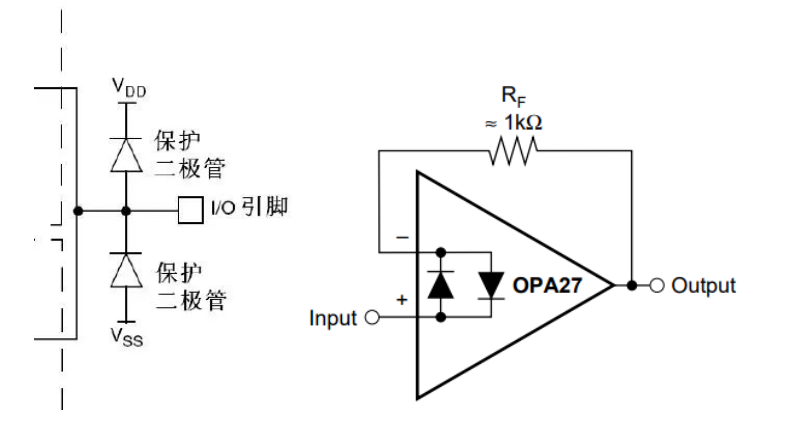

如下圖，左邊的保護二極管會將io的最大輸入電壓鉗位到VDD+Vd(二極管正向?qū)妷?，最小電壓為鉗位到VSS-Vd;這樣如果有過壓輸入，可以一定程度內保護io口(對于輸出io保護一樣適用)。有些芯片內部(例如OP27)也會有集成保護二極管，原理也是利用了二極管的鉗位功能。

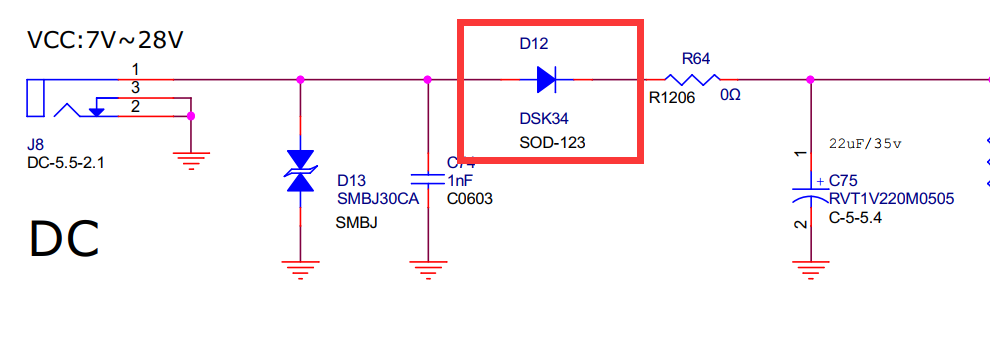

防反接有時電源反接，會燒毀電路板;而利用二極管的單向?qū)ㄐ钥梢宰龅椒婪唇印２贿^要注意的是二極管上會有一些壓降，導致一些額外的功耗(P=I*Vd)。一般用肖特基二極管(壓降低)做防反接，或者用MOS管也可以做防反接。

整流

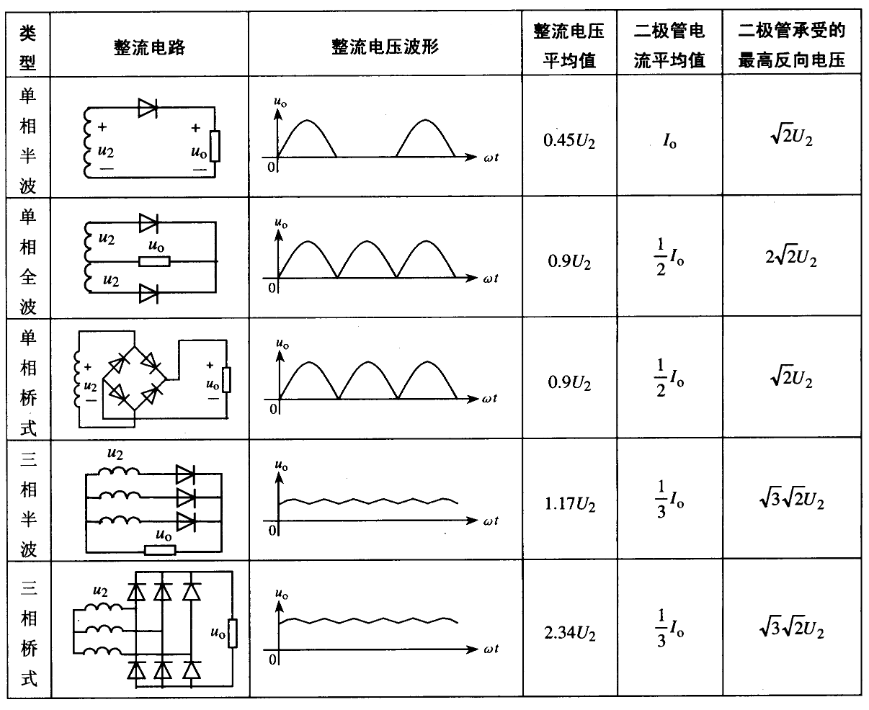

如下圖，半波整流，全波整流，交流轉直流。

峰值檢測

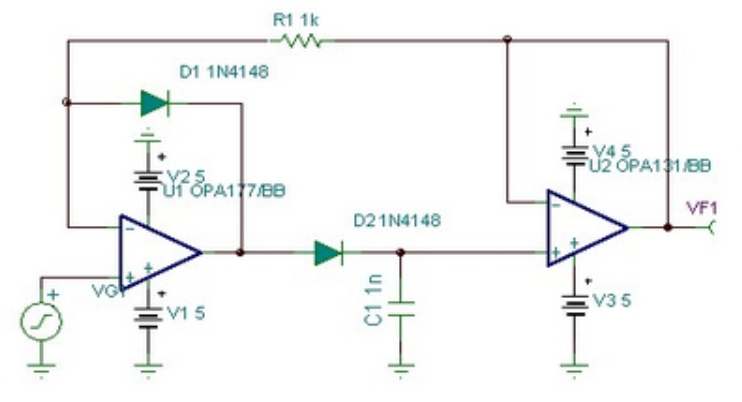

如下圖，D2和C1組成峰值檢測電路，主要利用二極管的單向?qū)ㄐ浴?

吸收

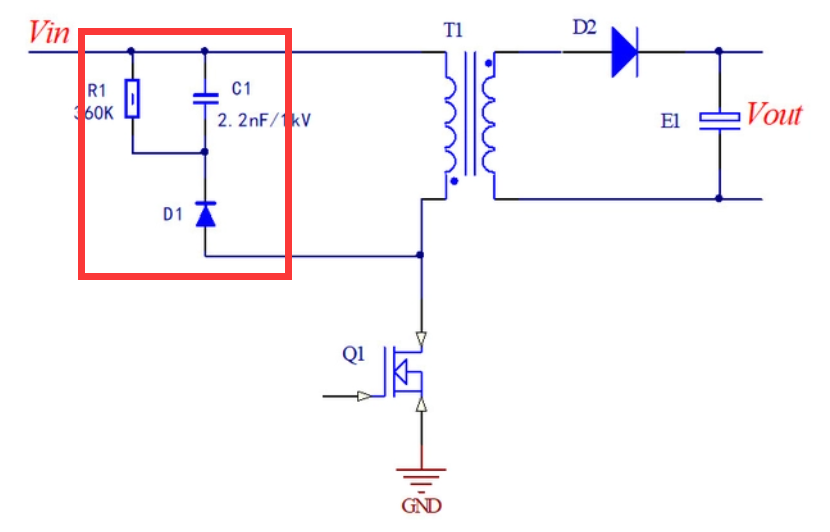

RCD鉗位電路當中，選擇合適的電阻電容對于能量吸收以及輸出效率和芯片發熱起著關鍵的作用，有些開關電源是不需要RCD等其他吸收電路的，具體電路具體分析，去掉之后芯片內置MOS管可能會容易損壞，因此，一般都要增加吸收電路。

續流

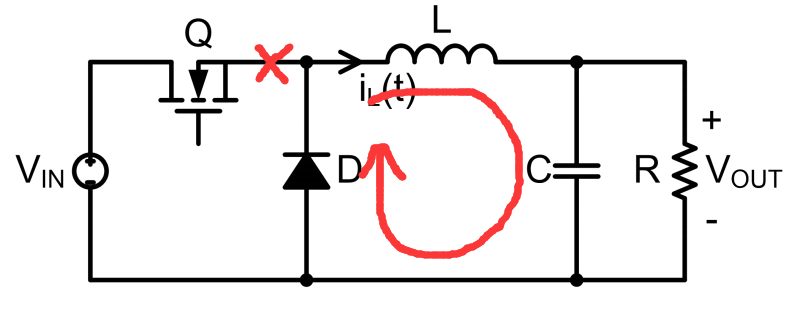

以BUCK電路為例，當Q管截止時，D二極管將為電感L提供續流回路，電感L繼續為電容C和負載R供電。同理繼電器驅動電路也是如此，一般感性負載驅動電路都會用到續流二極管，以防止感性負載產生的反電動勢損壞電路，例如繼電器，電機，喇叭等等。
