反饋放大電路將是下述內容的主要介紹對象，通過這篇文章，小編希望大家可以對它的相關情況以及信息有所認識和了解，詳細內容如下。

一、放大電路反饋的判斷方法

（1）正負反饋的判斷：從輸入級到輸出級依次標出各級信號的瞬時極性，判斷方法是：輸入信號與反饋信號不在同一節點引入，若瞬時極性相同，則為負反饋，若兩者的瞬時極性不同，則為正反饋。

（2）電壓反饋和電流反饋的判斷：通過判斷反饋到輸入端的反饋信號正比于輸入電壓還是輸入電流來判斷是電流反饋還是電壓反饋。判斷方法是：除公共接地線外，輸出信號與反饋信號從同一點接出，則為電壓反饋，若輸出信號與反饋信號從不同點接出，則為電流反饋。

（3）串聯反饋和并聯反饋的判斷：以反饋信號與輸入信號在電路輸入端相比較的方式來區分，反饋信號與輸入信號以電壓的形式相比較，則為串聯反饋，以電流的方式相比較，則為并聯反饋。判斷方法：輸入信號與反饋信號從同一點引入，為并聯反饋，輸入信號與反饋信號從不同點引入，則為串聯反饋。

二、深度負反饋放大電路的放大倍數講解

實際使用的放大電路多處于深度負反饋狀態，因此，這部分重點分析一下深度負反饋放大電路的放大倍數。

1、負反饋電路放大倍數

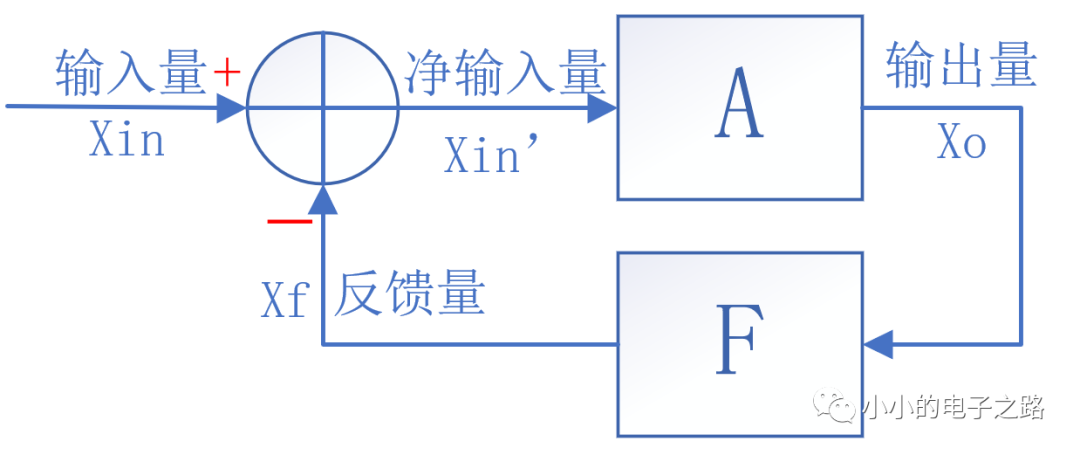

負反饋放大電路的一般模型上圖所示，易知輸出量

其中X in ’表示凈輸入量，可表示為：

其中反饋量

(1)、（2）、(3)式聯立可得輸出量

由此可得，負反饋電路的閉環增益

2、深度負反饋電路放大倍數

深度負反饋即反饋深度1+AF>>1，此時，由式(5)可得，其閉環增益

可見，在深度負反饋條件下，電路的閉環增益可近似為反饋系數的倒數。

同時，結合式(2)、(3)、(6)可以看出系統的凈輸入量

即：深度負反饋的實質是使系統的凈輸入量為零。

3、放大倍數誤差分析

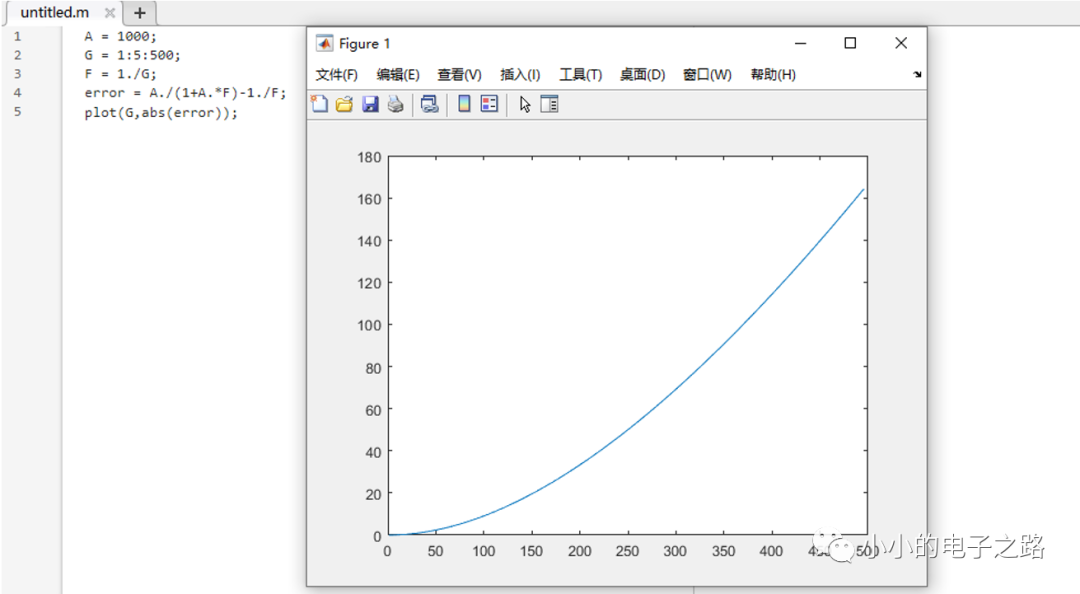

上圖是利用繪圖軟件繪制的深度負反饋電路的實際閉環增益與近似閉環增益之間的誤差曲線，即式(5)與式(6)之間的誤差曲線，可以看出，隨著電路閉環增益的提高，實際增益(式(5))與近似增益(式(6))的誤差不斷提高，因此，深度負反饋電路的放大倍數不宜過高。

以上就是小編這次想要和大家分享的有關反饋放大電路的內容，希望大家對本次分享的內容已經具有一定的了解。如果您想要看不同類別的文章，可以在網頁頂部選擇相應的頻道哦。
