一、限幅電路

限幅電路，又稱限幅器或削波器。它能按照設定的幅度范圍對輸出信號電壓的波幅進行削平。常用于波形整形、波形變換、過壓保護等方面。限幅電路按功能分為上限幅、下限幅、雙向限幅三種電路。按電路構成，又可分為二極管限幅和三極管限幅電路。它的作用是把輸出信號幅度限定在一定的范圍內，當輸入電壓超過或低于某一參考值后，輸出電壓將被限制在某一電平(稱作限幅電平)，且不再隨輸入電壓變化。每個電路系統都有一定的動態范圍，當輸入信號的電平超過系統允許的范圍(某一閾值)時，信號就不能順利通過，其波形就會被削掉一部分從而產生削波失真。當被削波的信號輸入到揚聲器的音圈后，由于削波信號中產生的直流成分不能驅動音圈運動，其電能無法轉換成機械能，從而產生大量熱能，致使音圈發熱。

二、二極管限幅電路

利用二極管的單向?qū)щ娦钥梢允剐盘栐陬A(yù)置的電平范圍內有選擇地傳輸一部分，這種按限定的范圍削平信號電壓波幅功能稱為限幅或削波。

（1）簡單的串聯型限幅電路

這個就是半波整流電路，這里就不做過多的介紹。

（2）偏置的串聯型限幅電路

圖1 偏置的串聯型限幅電路

以圖1（1）的電路來分析，Ui輸入信號是正弦波，當Ui>V F -E1時二極管導通,輸出U O =Ui+E1-V F 。

當Ui< V F - E1時輸出為二極管截止，輸出為0V。

（2）、（3）、（4）分析方法與（1）一致，這里就不作分析了。每一個電路輸出的波形如下。

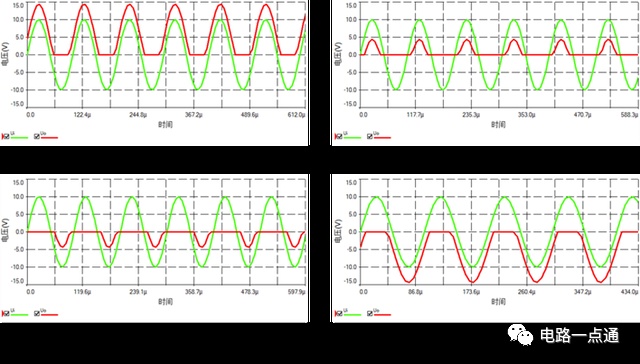

圖2 串聯型限幅電路輸入與輸出的關系

（3）簡單的并聯型限幅電路

與簡單的串聯型限幅電路類似，只是并聯型的輸出不會像串聯型一樣輸出比輸入少二極管的一個正向壓降。

（4）偏置的并聯型限幅電路

圖3 偏置的并聯型限幅電路

以圖3（1）的電路來分析，Ui輸入信號是正弦波，當Ui>VF+E1時二極管導通,輸出被限制到UO= VF+E1。

當Ui< VF+E1時輸出為二極管截止，輸出為Ui。

（2）、（3）、（4）分析方法與（1）一致，這里就不作分析了。每一個電路輸出的波形如下。

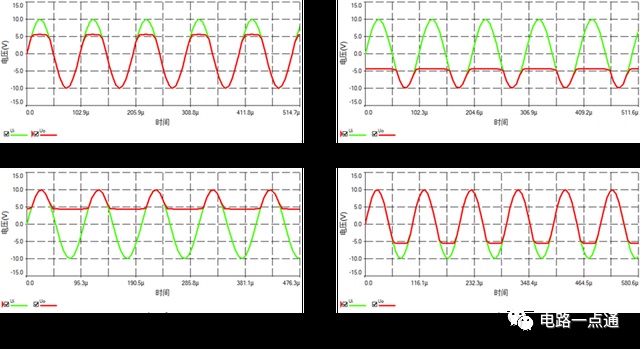

圖4 并聯型限幅電路輸入與輸出的關系圖

（5）雙向限幅電路

雙向限幅電路時在IC和IO口附近經常能看見，是比較常用的電路。雙向限幅電路也是有簡單型和加偏置型，這里我們就分析加偏置型的雙向限幅電路。

圖5 偏置的雙向限幅電路

當Ui>V F +E2時輸出為二極管導通,輸出被限制到UO= V F +E2。
