PWM是Pulse Width Modulation的縮寫，它的中文名字是脈沖寬度調制，一種說法是它利用微處理器的數字輸出來對模擬電路進行控制的一種有效的技術，其實就是使用數字信號達到一個模擬信號的效果。這是個什么概念呢?我們一步步來介紹。

首先從它的名字來看，脈沖寬度調制，就是改變脈沖寬度來實現不同的效果。我們先來看三組不同的脈沖信號，如下圖所示：

單片機PWM(脈寬調制)控制的基本原理，簡而言之，就是通過改變脈沖信號的寬度(占空比)來控制模擬電路。這涉及到單片機生成一系列脈沖信號，每個脈沖信號的高電平持續時間和整個周期的比值(即占空比)決定了模擬電路的輸出。在開始前我有一些資料，是我根據網友給的問題精心整理了一份「單片機的資料從專業入門到高級教程」，

點個關注在評論區回復“888”之后私信回復“888”，全部無償共享給大家!!!

具體來說，單片機可以通過其內部的定時器和計數器功能來生成這些脈沖信號。定時器用于設定脈沖信號的周期，而計數器則用于控制每個周期內高電平的時間，從而調整占空比。當占空比改變時，模擬電路的輸出也會相應變化。

在PWM控制中，單片機輸出的脈沖信號被送到功率驅動電路，驅動電路再將這些脈沖信號轉化為能夠控制電機、LED等設備實際工作的電壓或電流信號。通過精確控制占空比，可以實現對這些設備的精確控制，比如調節電機的轉速、LED的亮度等。

此外，PWM控制還具有許多優點，比如響應速度快、控制精度高、功耗低等。因此，在單片機應用中，PWM控制技術被廣泛應用于電機控制、電源管理、LED調光等領域。

為了深入理解單片機PWM控制的基本原理，你需要具備一定的單片機編程基礎、模擬電路知識和數字電子技術基礎。通過實踐和學習，你可以逐步掌握這一技術，并將其應用于實際項目中。

這是一個周期是 10ms，即頻率是 100Hz 的波形，但是每個周期內，高低電平脈沖寬度各不相同，這就是 PWM 的本質。在這里大家要記住一個概念，叫做“占空比”。占空比是指高電平的時間占整個周期的比例。比如，第一部分波形的占空比是 40%，第二部分波形占空比是 60%，第三部分波形占空比是 80%，這就是 PWM 的解釋。

那為何它能對模擬電路進行控制呢?大家想一想，我們數字電路里，只有 0 和 1 兩種狀態，比如我們第 2 章學會的點亮 LED 小燈那個程序，當我們寫一個 LED = 0;小燈就會長亮，當我們寫一個 LED = 1;小燈就會滅掉。當我們讓小燈亮和滅間隔運行的時候，小燈是閃爍。

如果我們把這個間隔不斷的減小，減小到我們的肉眼分辨不出來，也就是 100Hz 以上的頻率，這個時候小燈表現出來的現象就是既保持亮的狀態，但亮度又沒有 LED = 0;時的亮度高。

那么，我們不斷改變時間參數，讓 LED = 0;的時間大于或者小于 LED = 1;的時間，會發現亮度都不一樣，這就是模擬電路的感覺了，不再是純粹的 0 和 1，還有亮度不斷變化。

大家會發現，如果我們用 100Hz 的信號，如圖所示，假如高電平熄滅小燈，低電平點亮小燈的話，第一部分波形熄滅 4ms，點亮 6ms，亮度最高，第二部分熄滅 6ms，點亮 4ms，亮度次之，第三部分熄滅 8ms，點亮 2ms，亮度最低。

那么，用程序驗證一下我們的理論，我們用定時器T0 定時改變 P0.0 的輸出來實現 PWM，與純定時不同的是，這里我們每周期內都要重載兩次定時器初值，即用兩個不同的初值來控制高低電平的不同持續時間。為了使亮度的變化更加明顯，程序中使用的占空比差距更大。

PWM原理

以單片機為例，我們知道，單片機的IO口輸出的是數字信號，IO口只能輸出高電平和低電平，假設高電平為5V 低電平則為0V 那么我們要輸出不同的模擬電壓，就要用到PWM，通過改變IO口輸出的方波的占空比從而獲得使用數字信號模擬成的模擬電壓信號。

我們知道，電壓是以一種連接1或斷開0的重復脈沖序列被夾到模擬負載上去的(例如LED燈，直流電機等)，連接即是直流供電輸出，斷開即是直流供電斷開。通過對連接和斷開時間的控制，理論上來講，可以輸出任意不大于最大電壓值(即0~5V之間任意大小)的模擬電壓。

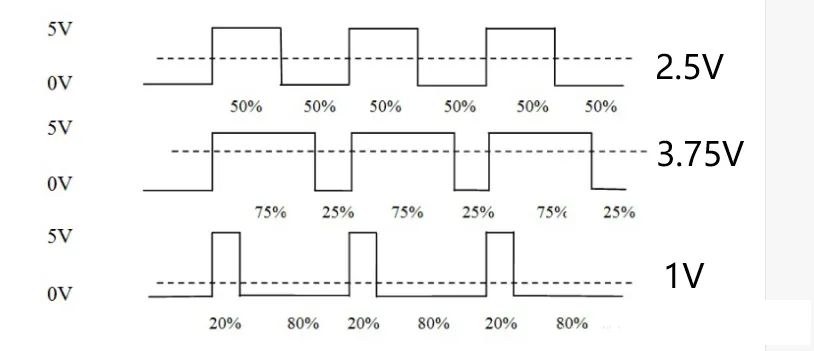

比方說 占空比為50% 那就是高電平時間一半，低電平時間一半，在一定的頻率下，就可以得到模擬的2.5V輸出電壓 那么75%的占空比 得到的電壓就是3.75V。

pwm的調節作用來源于對“占周期”的寬度控制，“占周期”變寬，輸出的能量就會提高，通過阻容變換電路所得到的平均電壓值也會上升，“占周期”變窄，輸出的電壓信號的電壓平均值就會降低，通過阻容變換電路所得到的平均電壓值也會下降。

也就是，在一定的頻率下，通過不同的占空比 即可得到不同的輸出模擬電壓。

pwm就是通過這種原理實現D/A轉換的。

總結：PWM就是在合適的信號頻率下，通過一個周期里改變占空比的方式來改變輸出的有效電壓。

PWM頻率越大，相應越快，PWM輸出呼吸燈，那么，PWM信號的實際作用是什么呢?我們以經常使用的呼吸燈舉例：一般人眼睛對于80Hz 以上刷新頻率則完全沒有閃爍感。

頻率太小的話看起來就會閃爍，那么我們平時見到的LED燈，當它的頻率大于50Hz的時候，人眼就會產生視覺暫留效果，基本就看不到閃爍了，而是一個常亮的LED燈，你在1秒內，高電平0.5秒，低電平0.5秒，(頻率1Hz)如此反復，那么你看到的電燈就會閃爍，但是如果是10毫秒內，5毫秒打開，5毫秒關閉，(頻率100Hz) 這時候燈光的亮滅速度趕不上開關速度(LED燈還沒完全亮就又熄滅了)，由于視覺暫留作用，人眼不感覺電燈在閃爍，而是感覺燈的亮度少了，因為高電平時間(占空比)為50%，亮度也就為之前的50% ，頻率很高時，看不到閃爍，占空比越大，LED越亮;頻率很低時，可看到閃爍，占空比越大，LED越亮。

所以，在頻率一定下，可以用不同占空比改變LED燈的亮度。使其達到一個呼吸燈的效果。
