一.什么是紋波?

紋波的定義是指在直流電壓或電流中,疊加在直流穩定量上的交流分量。

它主要有以下害處：

1.1.容易在用電器上產生諧波，而諧波會產生更多的危害;

1.2.降低了電源的效率;

1.3.較強的紋波會造成浪涌電壓或電流的產生，導致燒毀用電器;

1.4.會干擾數字電路的邏輯關系，影響其正常工作;

1.5.會帶來噪音干擾，使圖像設備、音響設備不能正常工作。

二、紋波的表示方法

可以用有效值或峰值來表示，或者用絕對量、相對量來表示;

單位通常為：mV

例如：

一個電源工作在穩壓狀態,其輸出為12V5A，測得紋波的有效值為10mV，這10mV就是紋波的絕對量，而相對量即紋波系數=紋波電壓/輸出電壓=10mv/12V=0.12%。

三、紋波的測試方法

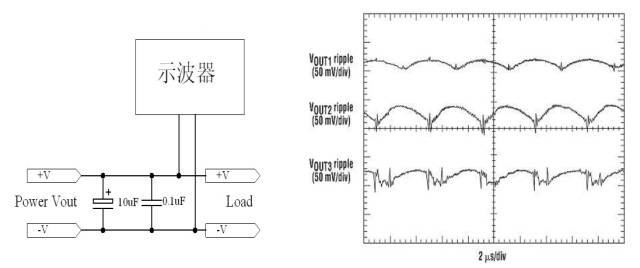

3.1.以20M示波器帶寬為限制標準，電壓設為PK-PK(也有測有效值的)，去除示波器控頭上的夾子與地線(因?yàn)檫@個本身的夾子與地線會形成環路，像一個天線接收雜訊，引入一些不必要的雜訊)，使用接地環(不使用接地環也可以，不過要考慮其產生的誤差)，在探頭上并聯一個10UF電解電容與一個0.1UF瓷片電容，用示波器的探針直接進行測試;如果示波器探頭不是直接接觸輸出點，應該用雙絞線，或者50Ω同軸電纜方式測量。

四、開關電源紋波的主要分類

開關電源輸出紋波主要來源于五個方面：

4.1.輸入低頻紋波;

4.2.高頻紋波;

4.3.寄生參數引起的共模紋波噪聲;

4.4.功率器件開關過程中產生的超高頻諧振噪聲;

4.5.閉環調節控制引起的紋波噪聲。

4.1、輸入低頻紋波:

低頻紋波是與輸出電路的濾波電容容量相關。電容的容量不可能無限制地增加，導致輸出低頻紋波的殘留。

交流紋波經DC/DC變換器衰減后，在開關電源輸出端表現為低頻噪聲，其大小由DC/DC變換器的變比和控制系統的增益決定。

電流型控制DC/DC變換器的紋波抑制比電壓型稍有提高。但其輸出端的低頻交流紋波仍較大。要實現開關電源的低紋波輸出，必須對低頻電源紋波采取濾波措施。

可采用前級預穩壓和增大DC/DC變換器閉環增益來消除。

低頻紋波抑制的幾種常用的方法:

a、加大輸出低頻濾波的電感，電容參數。

●電容上的紋波有兩個成分,一個是充放電時的電壓升降量，一個是電流進出電容時ESR上的I*R電壓降量。

●通過輸出紋波與輸出電容的關系式：vripple=Imax/(Co×f)可以看出，加大輸出電容值可以減小紋波。

●或者考慮采用并聯的方式減小ESR值,或者使用LOW ESR電容。

b、采用前饋控制方法，降低低頻紋波分量。

●feed forward control (FFC) 前饋控制是按照擾動產生校正作用的一種調節方式，主要用于一些純滯后或容量滯后較大的被控參數的控制。

●其目的是加速系統響應速度，改善系統的調節品質。

1、低頻紋波噪聲

主要是由于開關管開關狀態的快速變化導致的。在開關管導通和關斷過程中，電流和電壓的快速變化會產生低頻紋波噪聲。這種噪聲通常具有較低的頻率，但可能對電路性能產生較大影響。

抑制方法：

①加大輸出低頻濾波的電感和電容參數，使其降低到所需的指標;

②采取前反饋控制方法，降低低頻紋波分量。

2、高頻紋波噪聲

主要是由于開關電源內部電路中的元件參數不匹配或寄生效應導致的。例如，電容器的寄生電感、電阻器的寄生電容等都會產生高頻紋波噪聲。這種噪聲通常具有較高的頻率，但幅度相對較小。

抑制方法：

①采用多級濾波;

②加大輸出高頻濾波器，可抑制輸出高頻紋波;

③提高開關電源工作頻率，以此提高高頻紋波頻率。

3、共模紋波噪聲

是由于開關電源內部電路中的元件之間存在電位差而產生的。當開關電源工作在高頻時，電位差會導致電流在元件之間流動，從而產生共模紋波噪聲。這種噪聲對電路性能和穩定性產生較大影響，需要采取措施進行抑制。

抑制方法：

①采取專門設計的EMI濾波器;

②降低開關刺幅度。

4、超高頻諧振噪聲

是由于開關電源內部電路中的元件之間存在諧振效應而產生的。當開關電源工作在高頻時，元件之間的諧振效應會導致電流和電壓的波動，從而產生超高頻諧振噪聲。這種噪聲對電路性能和穩定性產生較大影響，需要采取措施進行抑制。

抑制方法：

①采用軟恢復特性二極管;

②使用結電容小的開關管;

③減少布線長度。

5、閉環調節控制引起的紋波噪聲

閉環調節控制是開關電源中常用的控制方法之一。然而，閉環調節控制可能會導致開關電源內部電路中的元件參數發生變化，從而產生紋波噪聲。這種噪聲通常具有較低的頻率，但可能對電路性能產生較大影響。

抑制方法：

①在調節器輸出增加對地的補償網絡，這是因?yàn)樵撗a(bǔ)償可以抑制調節器自激引起的紋波增大問題;

②合理選擇閉環調節器的開環放大倍數和參數，最好根據負載狀況調節;

③在反饋通道中不增加純滯后濾波環節，這樣做的好處是可以使延時滯后降到最低，以此增加閉環調節的快速性和及時性，對抑制輸出電壓紋波是有益的。
