同步整流是采用通態電阻極低的專用功率MOSFET，來取代整流二極管以降低整流損耗的一項新技術。它能大大提高DC/DC變換器的效率并且不存在由肖特基勢壘電壓而造成的死區電壓。

同步整流的基本電路結構功率MOSFET屬于電壓控制型器件，它在導通時的伏安特性呈線性關系。用功率MOSFET做整流器時，要求柵極電壓必須與被整流電壓的相位保持同步才能完成整流功能，故稱之為同步整流。DK5V45R25和DK100R20是鋰電池升壓輸出5V1A,2A的同步整流升壓經典IC，F(xiàn)P6717，F(xiàn)P6716也是鋰電池升壓輸出5V3A，5V2A中的佼佼者。為什么要應用同步整流技術電子技術的發展，使得電路的工作電壓越來越低、電流越來越大。低電壓工作有利于降低電路的整體功率消耗，但也給電源設計提出了新的難題。

同步整流開關電源的損耗主要由3部分組成：功率開關管的損耗，高頻變壓器的損耗，輸出端整流管的損耗。在低電壓、大電流輸出的情況下，整流二極管的導通壓降較高，輸出端整流管的損耗尤為突出。快恢復二極管(FRD)或超快恢復二極管(SRD)可達1.0～1.2V，即使采用低壓降的肖特基二極管(SBD)，也會產生大約0.6V的壓降，這就導致整流損耗增大，電源效率降低。

在主PWM控制器位于初級側的低DC輸出電壓隔離型開關電源(SMPS)中，通常采用專門設計的MOSFET作為同步整流器(SR)。作為SR使用的MOSFET具有非常小的導通損耗，有助于提高系統效率。

在初級側控制的隔離SMPS拓?fù)渲?，由于在隔離變壓器次級側沒有PWM控制信號，故欲產生適當?shù)腟R控制信號顯得比較困難。但是，可以從變壓器次級輸出獲得有關數據。由于電路寄生元件的存在，同步信號在從隔離變壓器輸出分離(withdrawn)時，相對于初級PWM信號會發生延遲，并且在不連續導通模式(DCM)狀態會出現振蕩。因此，為SR提供驅動的控制電路必須能避免發生錯誤的操作。

在初級側控制的隔離拓?fù)渲?，為?qū)動SR需要適當?shù)目刂齐娐?，以處理同步時鐘信號(clock)從隔離變壓器的輸出移開，解決驅動信號相對于時鐘輸入的定時等問題。若對SR控制不當，在兩個器件之間會發生“跨越導通”(crossconduction)。同時，在隔離拓?fù)涞拇渭?jí)由于相對于初級主開關(MOSFET)驅動信號的延遲，會在相關元件之間形成短路，發生“貫通”(shootthrough)現象。產生貫通的機理，具體取決于變換器拓?fù)浣Y(jié)構。

2同步整流器的數字控制方法

在用作產生SR驅動信號的方案中，首推數字控制方法。

21系統基本結構

SR數字控制系統一般由振蕩器(OSC)、限定狀態機構(FiniteStatesMachine，簡寫FSM)、兩個耦合的向上/向下(UP/DOWN)計數器和兩個控制輸出邏輯等單元電路所組成，系統框圖如圖1所示。

控制電路有3個輸入和2個輸出。其中，2個輸出為隔離變換器次級2只MOSFETs提供互補驅動信號，3個輸入包括1個時鐘信號和2個輸出的期望(anticipation)時間設定。不論是接通還是關斷，2個輸出OUT1和OUT2沒有任何交迭。開關頻率為fs的方波信號出現在時鐘輸入端，期望的定時通過外部有關

圖1同步整流器數字控制器組成方框圖

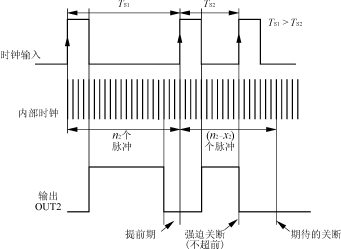

圖2OUT2預期時間產生波形

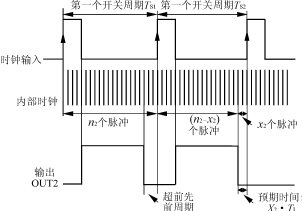

圖4在TS1>TS2時OUT2及相關波形

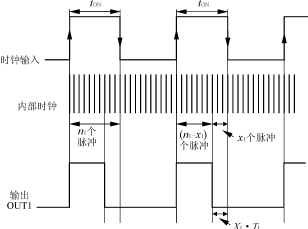

圖3OUT1預期時間產生波形

傳統的異步整流主要依賴于肖特基二極管，盡管其結構簡單且價格相對較低，但在應對追求效率以及小型化的PD快充中，二極管帶來的損耗影響了電源的整體效率。為了克服這一難題，同步整流技術應運而生。其采用導阻更低的MOSFET來替代傳統的肖特基二極管，從而大幅降低了整流電路的損耗。不僅提高了電源的整體效率，還滿足了當今高功率快充技術對于體積方面的嚴苛要求。

當前，同步整流芯片在65W功率多口快充插座中的同樣有著廣泛應用。通過采用同步整流技術，多口快充插座能夠?qū)崿F(xiàn)更高效、更穩定的電壓轉換和傳輸，確保充電設備能夠?yàn)橛脩籼峁└鼉?yōu)質的產品使用體驗。

充電頭網整理了以往拆解過的65W多口快充插座，助力各位讀者了解以往在其應用的同步整流芯片。文中出現的多款芯片如上表所示，下文小編將為您詳細介紹。

東科DK5V100R10M是一顆無外圍的同步整流芯片。芯片內置100V耐壓，10mΩ導阻的同步整流管，可以大幅降低傳統肖特基二極管的導通損耗，直接替代肖特基二極管，提高電源的轉換效率，并改善EMI。

東科DK5V100R10M支持CCM/DCM/QR工作模式，內置智能檢測，無需外接同步信號。芯片具備自供電技術，無需外圍元件，適用于USB PD快充，電源適配器和LED驅動電源，采用SM-10封裝。

曼科這款繽紛智充盒插座自帶1.5米長電源線，并具備兩個新國標五孔插孔。插座側面設有2C1A接口，其中USB-C1接口支持65W輸出，USB-C2支持20W輸出，USB-A口支持18W快充，并且支持功率自動分配。插座側面還設有輕觸電源開關，用于AC供電控制。
