一、鉗位電路

鉗位電路（clamping circuit） 是將脈沖信號的某一部分固定在指定電壓值上，并保持原波形形狀不變的電路。

鉗位電路經常用于各種顯示設備中。在示波器和雷達顯示器中用鉗位電路使掃描信號的直流分量得到恢復，以解決掃描速度改變時所引起的屏幕上圖像位置移動問題。在電視系統中用鉗位電路使全電視信號的同步脈沖頂端保持在固定的電壓上，以克服由于失去直流分量或干擾等原因造成的電平波動，從而實現電視同步信號的分離。

鉗位電路在模擬電路中具有多種重要作用：

信號保護：鉗位電路可以限制輸入信號的幅值，防止它超過后續電路或設備的工作范圍，從而保護其免受損壞或干擾。

波形修正：鉗位電路可以修正輸入信號的波形，使其更加穩定和可靠。例如，可以將輸入信號的直流分量移除或者保持在特定水平上。

信號整形：鉗位電路可以對輸入信號進行整形，使其滿足某些特定要求。例如，可以將輸入信號轉換為方波、脈沖或任何其他期望的波形。

參考電平提供：鉗位電路可以作為參考電平的提供者，給后續電路提供穩定的參考基準。

二、二極管正負鉗位電路原理解讀（含原理圖）

1、正鉗位電路

在下圖中，你可以看到正鉗位電路的電路布置。該電路由電壓源Vi、電容C、二極管和負載電阻組成。

二極管與負載電阻RL并聯組合。由于這種安排，正鉗位電路將允許在二極管處于反向偏置狀態時通過輸入波形，并在二極管處于正向偏置狀態時停止輸入信號流動。

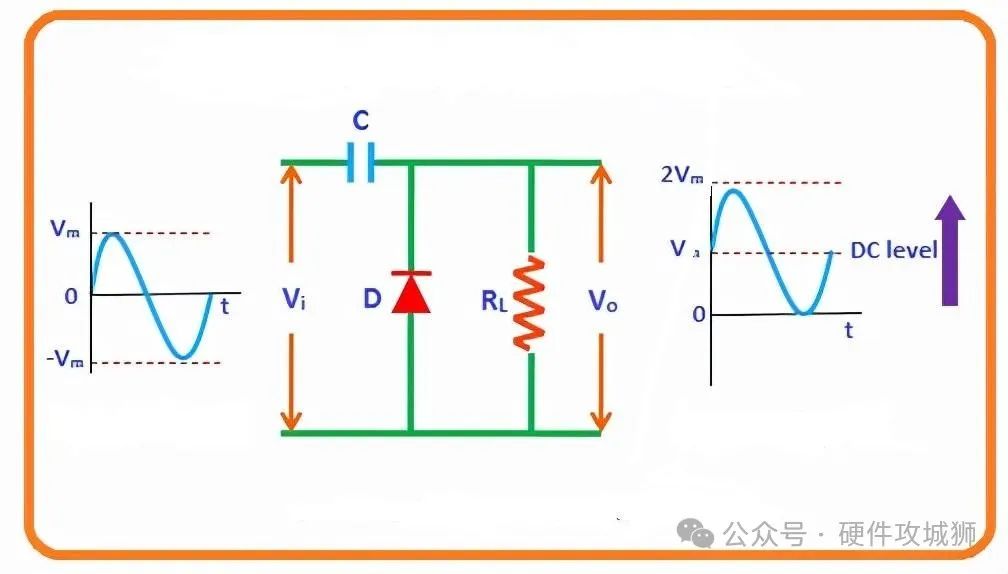

正二極管鉗位電路圖

正輸入半周期：當輸入波形的負周期通過二極管時，它處于正向偏置狀態，允許電流流過負載電阻。

由于這個電流電容被充電到輸入波形的峰值V m 。電容的充電極性與二極管兩端的信號極性相反。在達到極值點 -V m后，電容器保持存儲的電荷，直到該點二極管處于正向偏置狀態。

負輸入半周期：當輸入信號的正半部分通過二極管時，它處于反向偏置狀態，沒有電流流過二極管。因此，二極管輸入信號上的零電流流向負載電阻。

在正循環期間，二極管不處于工作狀態，因此電容釋放其存儲的電荷。因此，負載電阻兩端的電壓將由于輸入源 V m提供的電荷存儲和電壓而增加電容器 V m兩端的電壓。(V o = V m + V m = 2V m )。這兩個電壓的極性也相似。結果，信號向上移動，發生在正鉗位電路中。

2、負鉗位電路

正輸入半周期：當正循環通過電路時，二極管處于正向偏置狀態，因?yàn)榱阈盘?hào)跨過負載電阻。

由于二極管電流的正向偏置通過負載電阻。由于該電流，電容被充電到具有相反極性（-V m ）的輸入信號的極值，并且該電荷一直保持到該二極管處于正向偏置狀態。

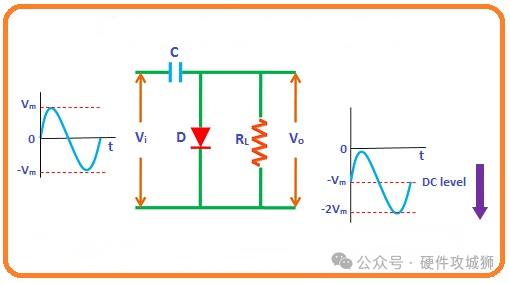

負二極管鉗位電路圖

負輸入半周期：當電路出現負循環時，二極管處于反向偏置狀態，因此信號通過負載電阻退出。由于反向偏置電流不流過二極管。

因此來自輸入源的電流流向負載電阻。在負半部分，二極管處于非工作狀態，二極管上存儲的電荷將消失。

因此，負載電阻兩端的電壓將是電容器兩端的電壓 -V m和輸入源電壓-V m的相加，即 (-2V m )。由于原始信號移動到 x 軸下方。
