在這篇文章中，小編將通過公式推導的方式告訴大家為什么不建議肖特基并聯使用。如果你對本文即將要講解的內容存在一定興趣，不妨繼續往下閱讀哦。

一、肖特基二極管結構

肖特基二極管，利用金屬-半導體(M-S)接觸特性制成，有點接觸型和面結合型兩種管芯結構。肖特基勢壘二極管利用金屬-半導體(M-S)接觸特性制成，由于金屬-半導體接觸的電流運輸主要是依靠多數載流子(電子)，其電子遷移率高，且M-S結可以在亞微米尺度上精確制造加工，使得肖特基勢壘二極管能運用到亞毫米波、太赫茲波頻段。肖特基勢壘二極管有兩種管芯結構：點接觸型和面結合型，如下圖所示。點接觸型管芯用一根金屬絲壓接在N型半導體外延層表面上形成金半接觸。面結合型管芯先要在N型半導體外延層表面上生成二氧化硅保護層，再用光刻的辦法腐蝕出一個小孔，暴露出N型半導體外延層表面，淀積一層金屬膜（一般采用金屬淚或鈦，稱為勢壘金屬）形成金半接觸，再蒸餾或電鍍一層金屬（金、銀等）構成電極。

二、為什么不建議肖特基并聯使用

由半導體物理理論可以導出，在靜態條件下，二極管的電流與電壓的非線性關系為:

式中I為二極管電流，Is為二極管反向飽和電流，Is一般取8~10uA，Is隨溫度升高而增大，V是作用于二極管兩端的電壓， VT為PN結的溫度電壓當量，在室溫條件下VT=26mV。假設一般肖特基二極管導通壓降為0.4V，并聯二極管由于制造工藝和其他因素，造成正向?qū)▔航荡嬖?.1%的誤差， 則兩只肖特基二極管正向?qū)▔航捣謩e為0.4V和0.401V，此時假設IS僅為2uA，則由式（1）得出:

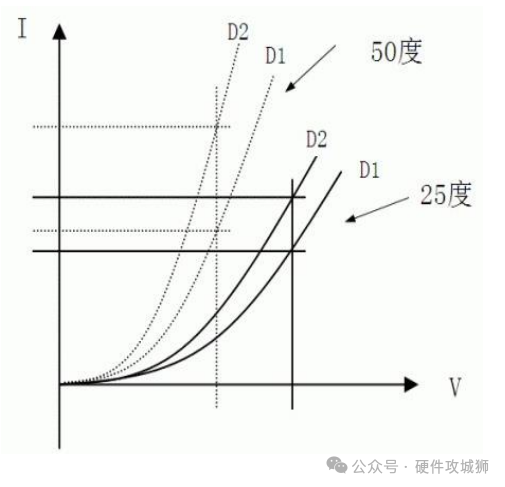

由計算結果可知，肖特基二極管并聯無法實現均流，考慮到肖特基二極管最主要缺點是反向漏電流，漏電流隨溫度和反向電壓的增加而增加，IS會指數級增大。同時由于肖特基二極管的負溫度系數會導致正反饋，最終會使一個肖特基重載，一個肖特基輕載，若設計不合理，會導致重載的肖特基溫度過高，從而容易引發系統失效。

備注：所謂的不建議肖特基并聯使用是指在單個肖特基不能滿足系統需要的情況下，不能使用兩個同種規格的肖特基并聯，若系統在僅僅使用一個肖特基時就已經滿足需要，此時再并聯一個同樣規格的肖特基效果自然更好。比如，輸入12V，輸出5V/2.4A時，使用一個SMA封裝的SS54不能滿足要求（封裝太小，溫度太高，長時間工作容易失效），使用兩個SMA封裝的SS54并聯，就可能會出現上述不良情況。這種情況下，使用一個SMC封裝的SS54的可以滿足要求。而對于使用一個SMC的SS54已經能夠滿足要求的條件下，若再并聯一個SMC封裝的SS54，效果肯定優于一個SMC封裝的SS54。
