億道三防近日推出2024年全新2代車載平板電腦V12R,引領多項技術創新和升級,為農機、礦車等車載領域帶來了超越期待與想象的震撼體驗。

V12R是一款從里到外,性能、功能全線拉滿的工業級車載平板電腦!擁有更專業的面向車載中控領域的工規級處理器、更主流的行業德馳接口、更高端的寬溫寬壓特性、更全面的RTK高精度定位+數據電臺方案能力........整體表現上,從前期用戶體驗的反饋來看,靈活全面、專業可靠,是大家對V12R的高度評價。

車載平板電腦V12R之德馳接口

通用總線接口技術定義

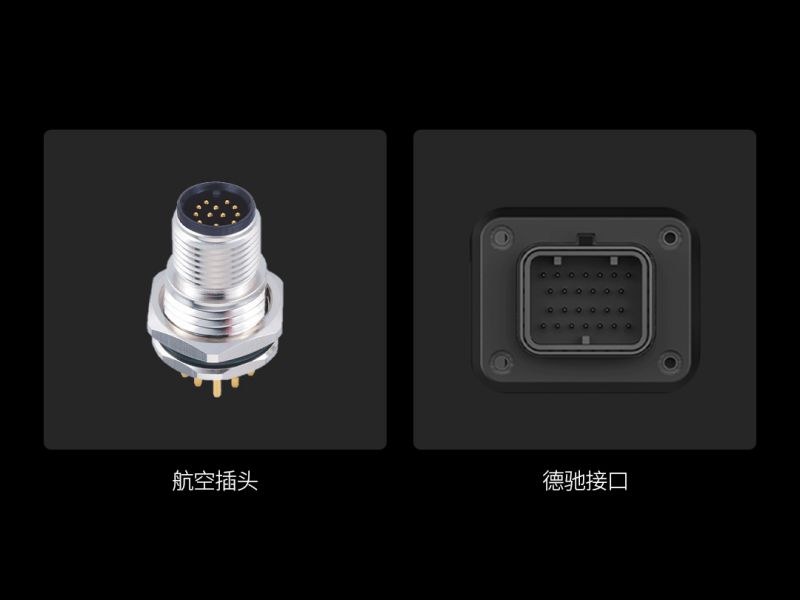

德馳接口是車載平板電腦V12R創新升級的關鍵一步,直接取代了此前的航空插頭,讓車載平板電腦的連接、拓展從多個端口變成一個總端口,車載線束管理更便捷,而且做到了穩定性和防水性的全面提升。

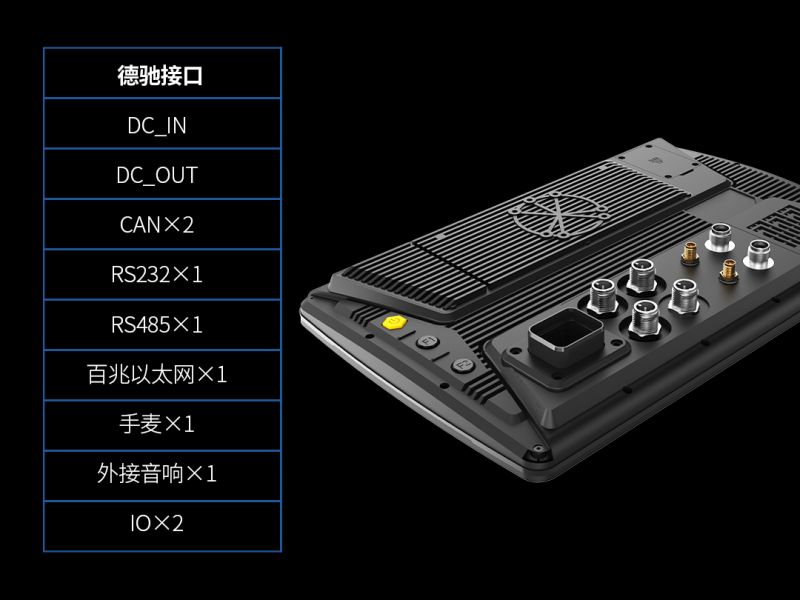

要把應用體驗做好,德馳總線接口的定義也很重要。工業級車載平板電腦V12R的德馳接口采用26PIN通用總線接口技術定義,對應線束接口如下圖,包含CAN口、串口、網口、IO口等車載工業領域通用型接口,并且德馳接口信號板和主板分離,工業級車載平板電腦V12R支持信號板和線束接口改制。

以上可以看到,車載工業平板電腦V12R最高擁有2路CAN口,用于ECU車輛控制、傳感器數據采集等等,同時,V12R的CAN口分別支持250kbps、500kbps的通訊速率以及ISO 11898、SAE J1939等通訊協議,還支持特殊協議定制,進一步提高了接口的通用性和兼容性。不僅如此,車載工業平板電腦V12R背板上搭載有4路AHD視頻信號輸入接口,可用于車輛全方位監控。

車載平板電腦V12R之RTK高精度定位+數據電臺

黃金組合方案能力

硬件能力是交互體驗的基礎,作為集定位、導航導向、車況監測等多種功能于一體的車載平板電腦,定位模塊和通信模塊的選擇非常重要。車載平板電腦V12R內置GNSS模塊和RTK高精度定位模塊(選配),配合Wi-Fi/藍牙芯片、4G模塊(選配)和數據電臺模塊(選配),實現硬件資源的任意組合,用戶可按照自己的需求選擇。

其中,嵌入式車載平板電腦V12R上,RTK高精度定位+數據電臺的組合可以說是黃金組合。

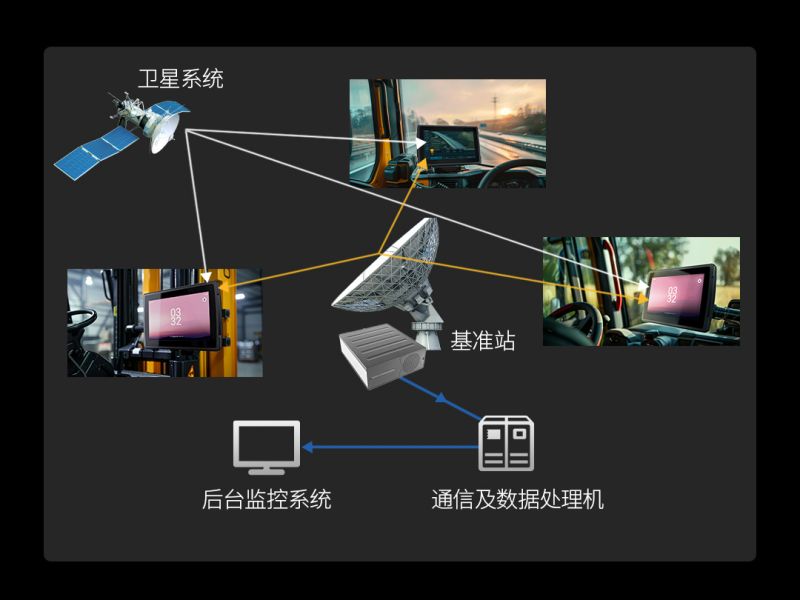

首先,RTK高精度定位相比GNSS單點定位信號更廣,精度更高。嵌入式車載平板電腦V12R選配的RTK高精度定位模塊是一種全系統全頻高精度定位定向模塊,雙天線模式通過外置主天線、從天線同時跟蹤包括GPS、北斗、GLONASS等信號在內的全系統全頻點,然后使用動態差分運算,實現RTK厘米級定位及雙天線定向解算功能。

當然,要實現RTK高精度定位,離不開Wi-Fi、4G和數據電臺其中一種通信方式的加持。對于配備有WiFiBox設備或者可以提供車載Wi-Fi功能的車輛,標準版的嵌入式車載平板電腦V12R即可通過Wi-Fi實現RTK高精度定位。然而,在一些農機、礦車等特種車輛中,Wi-Fi并不是普遍存在的,這時候,嵌入式車載平板電腦V12R提供了4G和數據電臺的選擇。通過對主板進行簡單的改制,即可加裝相關模塊,以實現RTK高精度定位功能。

注意:4G和數據電臺的選擇來源于用戶的使用場景。4G用于RTK高精度定位時需要開通RTK服務,并長期繳費,主要針對4G信號強且短期應用的場景。數據電臺用于RTK高精度定位時需要自建基站,一次投入即可,主要針對4G信號弱且長期應用的場景。

車載平板電腦V12R之工規級處理器

還有寬溫/寬壓/IP67/ACC多種特性

要把車載平板電腦的體驗做好,其他性能、功能配置也很重要。車載平板電腦V12R基于工規級處理器RK3568,配合強大的Android 12+Linux雙系統,實現軟硬件資源的精準配置,讓不同車載場景下的不同應用精準響應,絲滑順暢。

這只是基礎。安卓車載平板電腦V12R還搭載高清高亮屏幕,可達到700尼特峰值亮度,支持5點電容觸控。同時,還將整機防護等級提升至IP67。散熱也特別優秀,工業級主板部件,增強型散熱系統,超大散熱面積,寬溫能力可達-20℃-7=60℃。此外,還板載寬壓模塊,可實現6-36V寬壓輸入,甚至支持ACC功能,匹配車載點火感應。

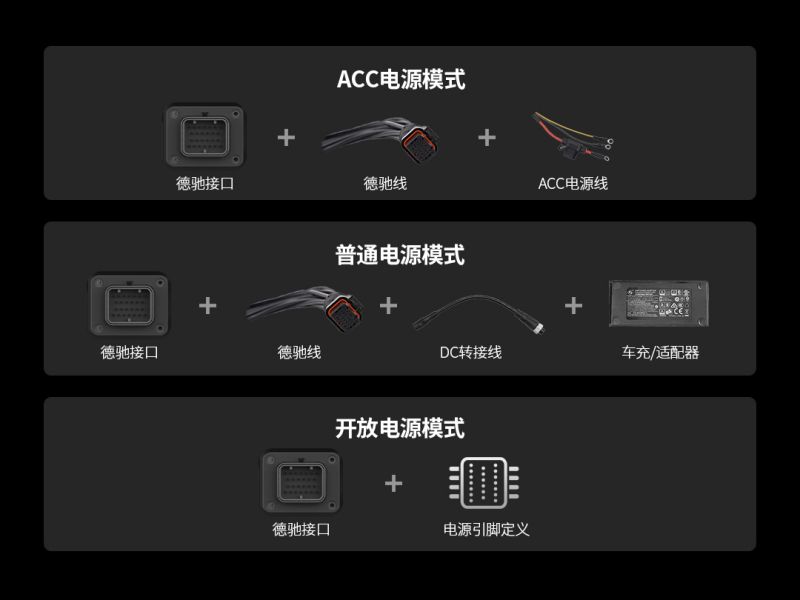

安卓車載平板電腦V12R還提供三種上電開機模式,用戶可以自由選擇。ACC電源模式:安卓車載平板電腦V12R通過德馳接口+德馳線+ACC電源線,配合車載ACC接口上電開機。普通電源模式:安卓車載平板電腦V12R通過德馳接口+德馳線+DC轉接線+車充/適配器,配合車載點煙器接口或者普通電源接口上電開機。開放電源模式:安卓車載平板電腦V12R僅通過德馳接口,開放電源引腳定義,供用戶自己接線上電開機。

整體表現上,從前期用戶體驗的反饋來看,靈活全面、專業可靠,是大家對車載平板電腦V12R的高頻評價。

車載平板電腦V12R之完整方案

農機/礦山/數字化施工/公共交通高效助力

硬件創新和升級的同時,億道三防作為車載平板電腦廠家,也在不斷探索應用上的可能性。在農機、礦山、數字化施工和公共交通等車載行業的信息化、智能化建設過程中,借助V12R,車載平板電腦廠家億道三防可以提供更安全、更高效、更有競爭力的車載平板電腦解決方案,以滿足輔助駕駛、前端信息交互、后端設備控制等各種需求,來應對現場巨大的挑戰。

農機車載平板電腦應用方案

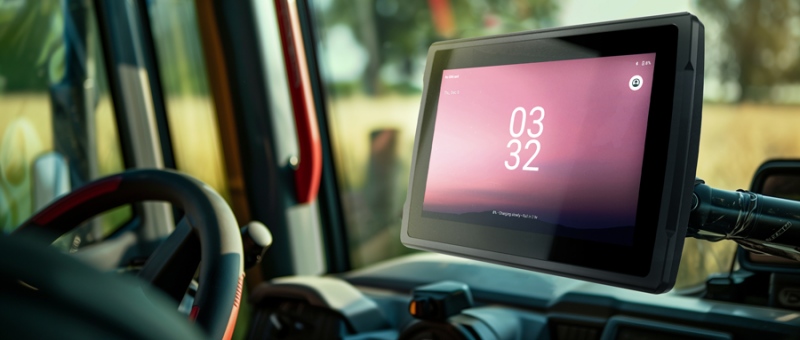

春耕秋收農忙時,農機設備催生出澎湃動能。V12R應用于農機車載平板電腦時,將4G等通信技術與高精度定位技術融合創新,可形成厘米級定位服務,實現拖拉機、插秧機、收割機、植保機等多種類型農機設備的高速互聯,提供農機自動/輔助駕駛導航、農機精準作業和精細化管理。農機在精準作業過程中,通過農機車載平板電腦V12R按照既定路線行駛,通過其德馳接口適配農機具,可大幅提升整地、翻地、播種、施肥、插秧、收割等農機作業的作業精度和效率。

礦車智能車載終端應用方案

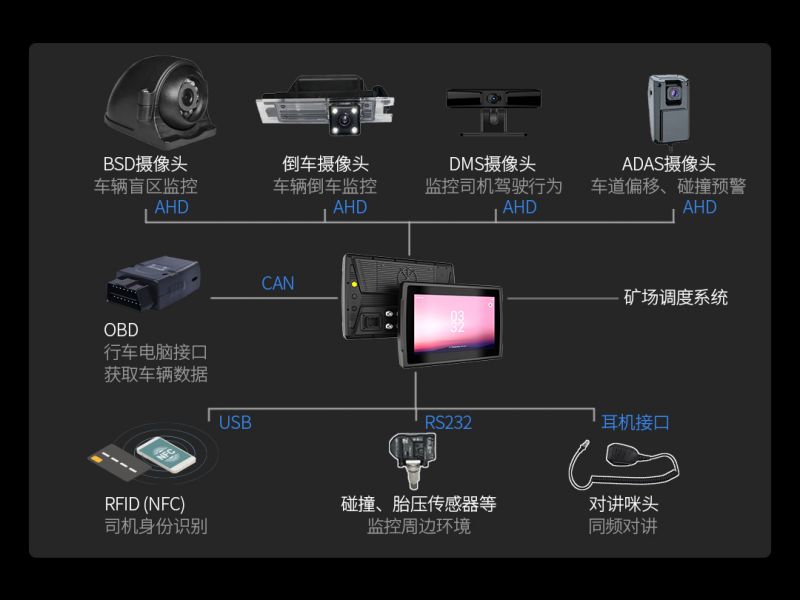

面積大、分布廣、地形復雜........礦區要面對的挑戰都是極限的,現場還要解決礦車協同作業的難題。為此,利用V12R作為礦車智能車載終端,首先可通過高精度定位模塊對礦車進行精準、高效的實時定位和路線軌跡采集,并通過CAN總線通訊能力和無線通信能力上傳至后臺,便于遠程調度和靈活管理。其次,可通過礦車智能車載終端V12R集成的AHD信號輸入接口整合多路攝像頭,解決外部視角盲區問題,保障礦車行駛安全。

數字化施工/公共交通應用方案

數字化施工現場的工程車輛和公交車、汽車等公共交通車輛也是三防車載平板電腦V12R的典型應用。

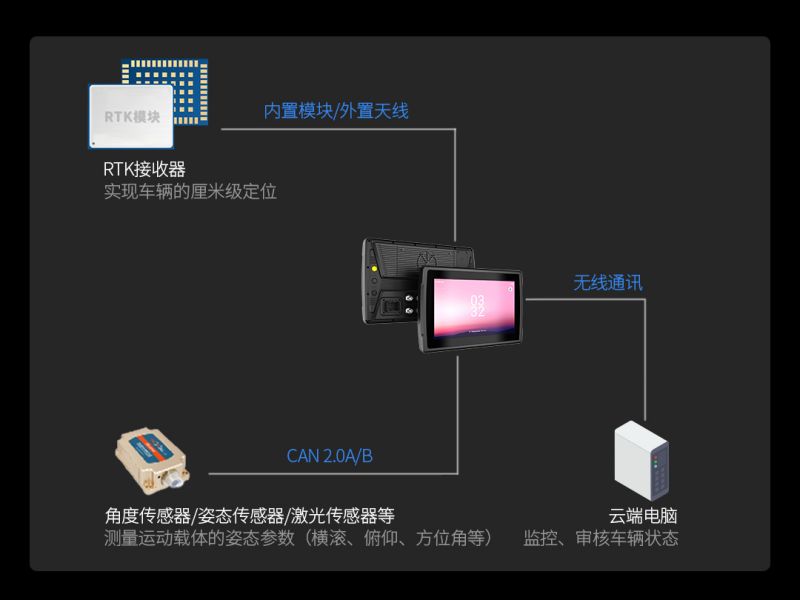

在數字化施工過程中,工程車輛可通過三防車載平板電腦V12R上的高精度定位模塊,實時獲取準確的三維坐標信息,再結合傾斜傳感器等的實時數據,可得出坐標、傾斜角度、挖掘深度等關鍵施工參數,從而引導精準施工。

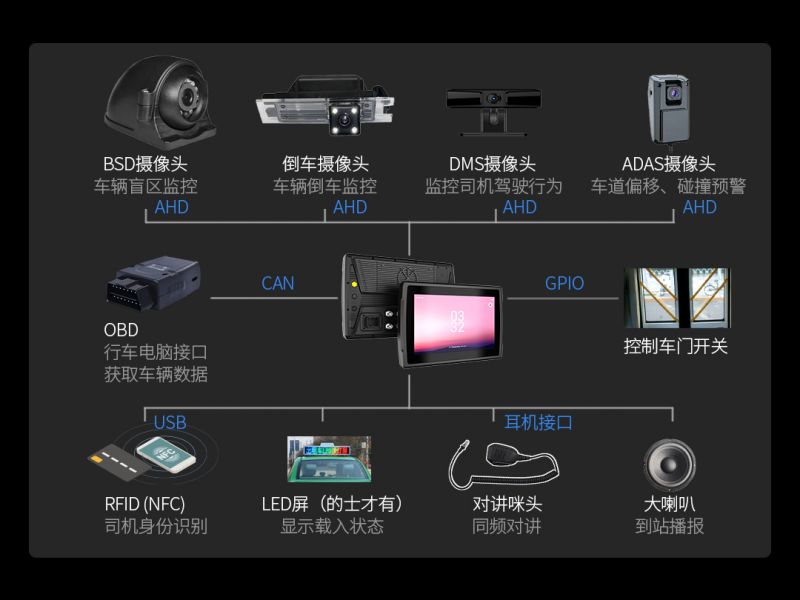

在公共交通場景,三防車載平板電腦V12R可通過CAN口連接ECU,通過IO口連接各種傳感器,以采集汽車發動機狀態、制動系統狀態、輪胎充氣壓力、車輛行駛軌跡等車輛關鍵信息,從而進行實時監控和調度,實現車隊管理應用。

以上,億道三防2代車載平板電腦V12R累計了非常全面的技術能力,將逐步應用在農機/礦山/數字化施工/公共交通等各種車載場景,帶來更多新質生產力!
