2024年5月20日

· 三相三線AC輸入，180～528VAC的寬輸入范圍

· 薄型：厚41mm(1.61英寸)(含外蓋)，符合1U高度

· 效率高達94%

· 最多可并聯10臺(31.5kW)，有功電流共享

· 采用數字控制拓?fù)浼皩拵?a href="/tags/半導體" target="_blank">半導體

· 內置12V/1A輔助電源，用于內部管理

· 符合SEMI F47標準

· 五年保修

COSEL株式會社(6905:東京)今天宣布推出HFA3500TF型電源，這是一款3500W三相三線AC/DC機殼式薄型電源，專為半導體制造、激光加工機和機器人等工業設備而設計。 HFA3500TF的輸入電壓范圍寬(180VAC～528VAC)，適用于全球應用以及三相三角形或三相星形電網。該電源采用最新的“能量優化”數字控制開關拓?fù)浼皩拵?WBG)半導體，在400VAC輸入和65VDC輸出的條件下，效率高達94%。 HFA3500TF具有48VDC和65VDC兩種輸出電壓，可通過微調功能在+15%～-50%的范圍內進行調節。 結構緊湊扁平，帶外蓋時厚度僅為41mm(1.61英寸)，并配有兩個變速冷卻風扇。對于需要更高功率的應用，HFA3500TF最多可并聯連接10臺，輸出功率達31.5kW。

HFA3500TF采用薄型設計，可納入1U(44.45mm)機架單元的垂直空間內，在空間有限的應用中具有明顯優勢，可更方便地集成到緊湊型設備中，從而在工業環境中節省寶貴的地面或機架空間。為了確保在如此扁平的封裝內實現優異的性能和可靠性，該電源采用高性能和優化設計，以消除熱點并加快整個元件部分的冷卻。為實現這一目標，HFA3500TF將創新的機械布局與最新的電力電子技術相結合(如采用優化的數字控制開關拓?fù)湟约熬哂刑蓟?SiC)MOSFET和二極管的功率級)，在400VAC輸入電壓下，65V輸出型的效率高達94%。

安裝在世界各地的工業設備通常由200V～400V的電網供電，這就要求電源能夠在寬輸入電壓范圍下工作。此外，為了降低單相峰值負載并優化網絡負載平衡，系統架構師們更青睞三相電源解決方案，COSEL的HFA3500TF可用于三相三線三角形或三相三線星形連接裝置。

HFA3500TF的輸入電壓范圍為180～528VAC，具有兩種不同的輸出電壓，可通過內置電位器或微調功能進行調節。48VDC/73A型的調節范圍為24.00～55.20VDC，而65VDC/54A型的調節范圍為32.50～74.75VDC。在額定工作條件下，輸出功率為3.5kW。

除主輸出外，HFA3500TF還配備一個12VDC/1A輔助輸出，可用于遙控開/關。該輔助輸出與輸入、輸出及功能性接地相隔離。

HFA3500TF配備有浪涌電流限制電路、過電流和過電壓保護以及熱保護功能。該電源應用范圍廣、魯棒性優異，可在-10～+70℃的環境溫度下工作。配備兩個帶自動調速功能的冷卻風扇，確保了電源通風，但根據最終設備組裝方式以及環境條件的不同，也可能會出現降額的情況。

為實現系統集成并降低傳導噪聲，HFA3500TF配備一個輸入濾波器，符合FCC Part15 A級、VCCI A級、CISPR11 A級、CISPR32 A級、EN55011-A和EN55032-A標準。

HFA3500TF的輸入-輸出絕緣電壓為4,243VAC，輸入-接地(FG)電壓為2,829VAC，輸出-接地(FG)電壓為2,000VAC。 產品符合IEC62368-1標準，在額定負載及480VAC/60Hz的供電條件下，最大漏電流為3mA。

HFA3500TF專為1U高度的集成工業應用而設計，尺寸為110×41×468mm[4.33×1.61×18.43英寸](寬×高×深)，最大重量為3kg。

48VDC輸出型HFA3500TF-48適合多種應用，包括測量和分析設備、機床以及需要維持電壓暫降抗擾度條件(如SEMI F47標準所規定的條件)的半導體制造設備。 65VDC輸出型HFA3500TF-65則適用于為射頻功率放大器(RFPA)以及60V鋰離子電池充電器供電。

HFA3500TF符合UL62368-1、EN62368-1、C-UL(相當于CAN/CSA-C22.2 No.62368-1)安全標準以及RoHS和低電壓指令要求，并帶有CE和UKCA標志。

HFA3500TF適用于可采取風扇冷卻的應用，而對于某些工業應用(如焊接機器人、工裝機和電解槽)，通常需要在無通風的惡劣環境下工作，科索提供了專為底板傳導冷卻設計的HCA3500TF。

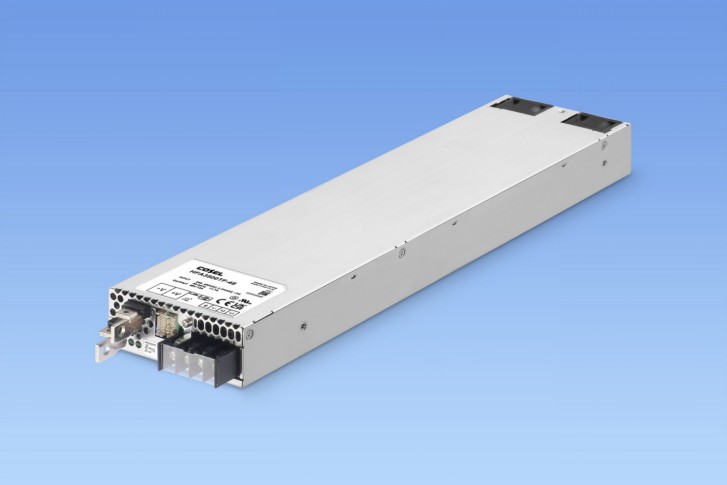

科索針對高要求應用，新推出3.5kW三相高效率薄型電源。
