本文展示了我自己使用并推薦給其他人的運算放大器環路穩定性分析方法的優勢。除了環路增益 (Aol β) 相位裕度之外，該方法還著眼于開環增益 (Aol) 和反向反饋因子 (1/β) 曲線的行為和閉合速率。這種方法適用于一般控制系統，但被 Jerald Graeme 提倡用于運算放大器電路分析。

這種方法的優勢在于能夠直觀地識別電路反饋網絡或輸出網絡中穩定性問題的原因。一旦我們確定了穩定性問題的根本原因，我們就可以實施適當的補償方案。

讓我們使用圖 1 中的兩個電路來演示這種穩定性分析方法。這些電路共享相同的元件排列，但在兩個電路中選擇的元件值導致了我看到設計人員在運算放大器電路中意外產生的兩個最常見的穩定性問題。

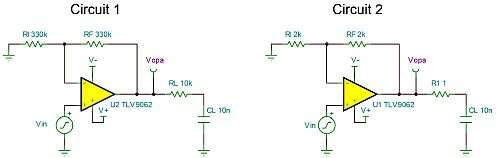

圖1

具有不同元件值和不同穩定性問題的雙不穩定電路

這兩個電路的瞬態響應表明它們都不穩定，具有明顯的過沖和振鈴。將這些電路用作 MUX 緩沖器、參考緩沖器、模數轉換器 (ADC) 輸入驅動器或其他對瞬態建立時間很重要的應用，由于不可預測的瞬態響應，會導致電路性能不佳。兩個電路之間瞬態響應行為的差異基于傳遞函數中極點和零點的位置和配對，這超出了本文的范圍。

標準環路穩定性分析側重于環路增益幅度和相位。當 Aol 超過 0dB 時，電路相移與 180 度之間的差異是可識別的“相位裕度”穩定性測量的來源。然而，分析兩個電路的環路增益表明，它們具有幾乎相同的環路增益幅度和相位響應，交叉頻率約為 875kHz，相位裕度小于 9 度。我已經暗示這些電路有兩個不同的穩定性問題，但僅通過查看環路增益響應，沒有任何跡象表明如何根據每個電路的問題原因定制補償方案。

繪制 Aol 和 1/β 曲線以及環路增益使我們能夠確定穩定性問題是來自反饋網絡還是輸出網絡。在圖 4 中，電路 1 結果顯示 Aol 響應是標準的，但 1/β 響應有一個不需要的零，這會降低環路增益相位。電路 2 結果顯示平坦的 1/β，但 Aol 有一個額外的極點，這會降低環路增益相位。兩個電路在 Aol 和 1/β 響應之間都有 40dB/decade 的閉合率，這是電路存在穩定性問題的一級指標。1/β 中的問題源于反饋網絡中組件之間的交互;補償計劃應解決這些相互作用。Aol 的問題源于與放大器輸出阻抗和電路負載(最常見的是電容負載)的相互作用。

結果使我們能夠確定添加一個與反饋電阻器并聯的電容器將補償電路 1。我們還可以通過降低反饋電阻器的值或選擇較低帶寬的放大器來穩定電路 1。增加輸出和負載電容之間的電阻將補償電路 2。降低負載電容或選擇具有較低開環輸出阻抗的放大器，因此更好的容性負載驅動，也可以解決電路 2 中的穩定性挑戰。此示例中使用的補償不一定針對特定目標(帶寬、噪聲等)進行優化，而是要保持穩定。

帶補償的更新電路

下圖中兩個更新電路的環路穩定性分析表明，電路 1 中 1/β 中的零點已用一個極點消除，電路 2 中 Aol 中的極點已通過添加的零點進行補償。兩個電路現在都有很高的相位裕度，證實補償是成功的。

兩個電路的瞬態階躍響應

我希望展示兩個電路如何具有兩個不同的穩定性問題，但相同的環路增益響應強調了執行 Aol 和 1/β 閉合率穩定性分析以確定穩定性問題的原因的優勢。
