概述：

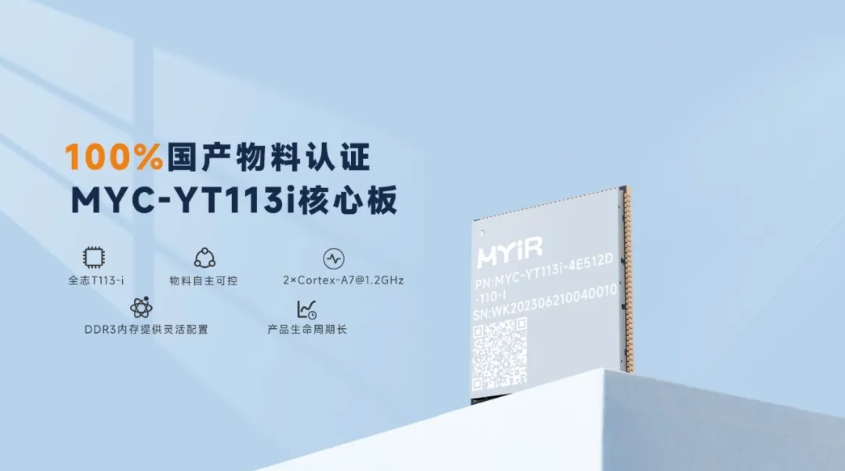

MYC-YT113i核心板及開發板

真正的國產核心板，100%國產物料認證

國產T113-i處理器配備2*Cortex-A7@1.2GHz ，RISC-V

外置DDR3接口、支持視頻編解碼器、HiFi4 DSP

接口豐富：視頻采集接口、顯示器接口、USB2.0 接口、CAN 接口、千兆以太網接口

工業級：-40℃~+85℃、尺寸37mm*39mm

郵票孔+LGA，140+50PIN

米爾-全志T113-i國產核心板

米爾-全志T113-i國產開發板

全志 T113-i 2D圖形加速硬件支持情況

Supports layer size up to 2048 x 2048 pixels

Supports pre-multiply alpha image data

Supports color key

Supports two pipes Porter-Duff alpha blending

Supports multiple video formats 4:2:0, 4:2:2, 4:1:1 and multiple pixel formats (8/16/24/32 bits graphics

layer)

Supports memory scan order option

Supports any format convert function

Supports 1/16× to 32× resize ratio

Supports 32-phase 8-tap horizontal anti-alias filter and 32-phase 4-tap vertical anti-alias filter

Supports window clip

Supports FillRectangle, BitBlit, StretchBlit and MaskBlit

Supports horizontal and vertical flip, clockwise 0/90/180/270 degree rotate for normal buffer

Supports horizontal flip, clockwise 0/90/270 degree rotate for LBC buffer

可以看到 g2d 硬件支持相當多的2D圖像處理，包括顏色空間轉換，分辨率縮放，圖層疊加，旋轉等。

1.開發環境配置

基礎開發環境搭建參考上上上一篇

除了工具鏈外，我們使用 opencv-mobile 加載輸入圖片和保存結果，用來查看顏色轉換是否正常

g2d硬件直接采用標準的 Linux ioctl 操縱，只需要引入相關結構體定義即可，無需鏈接so

此外，g2d的輸入和輸出數據必須在dmaion buffer上，因此還需要dmaion.h頭文件，用來分配和釋放dmaion buffer

2.基于C語言實現的YUV轉RGB

這里復用之前T113-i JPG解碼的函數

3.基于ARM neon指令集優化的YUV轉RGB

考慮到armv7編譯器的自動neon優化能力較差，這里針對性的編寫 arm neon inline assembly 實現YUV2RGB內核部分，達到最優化的性能，榨干cpu性能。

4.基于G2D圖形硬件的YUV轉RGB

我們先實現 dmaion buffer 管理器，這里貼的代碼省略了異常錯誤處理的邏輯，有個坑是 linux-4.9 和 linux-5.4 用法不一樣，米爾電子的這個T113-i系統是linux-5.4，所以不兼容4.9內核的ioctl用法習慣。

5.然后再實現 G2D圖形硬件 YUV轉RGB 的轉換器

?提前分配好YUV和RGB的dmaion buffer

?將YUV數據拷貝到dmaion buffer，flush cache完成同步

?配置轉換參數，ioctl調用G2D_CMD_BITBLT_H完成轉換

?flush cache完成同步，從dmaion buffer拷貝出RGB數據

?釋放dmaion buffer

6.G2D圖像硬件YUV轉RGB測試

考慮到dmaion buffer分配和釋放都比較耗時，我們提前做好，循環調用步驟3的G2D轉換，統計耗時，并在top工具中查看CPU占用率

可以看到 ARM neon 的優化效果非常明顯，而使用G2D圖形硬件能獲得進一步加速，并且能顯著降低CPU占用率！

轉換結果對比和分析

C和neon的轉換結果完全一致，但是g2d轉換后的圖片有明顯的色差

G2D圖形硬件只支持 G2D_BT601，G2D_BT709，G2D_BT2020 3種YUV系數，而JPG所使用的YUV系數是改版BT601，因此產生了色差

從g2d內核驅動中也可以得知，暫時沒有方法為g2d設置自定義的YUV系數，g2d不適合用于JPG的編解碼，但依然適合攝像頭和視頻編解碼的顏色空間轉換
