京瓷株式會社(社長:谷本秀夫)全新推出了0.3mm間距的板對板連接器“5814系列”,2月5日起已全面進行銷售。該產品的芯間距、嵌合高度(0.6mm)、寬度(1.5mm)不僅實現了同類產品中超小型化*,并且通過加固特有的金屬配件結構,可有效避免連接器在嵌合操作時發生損壞。

*2024年1月、根據京瓷調查

京瓷“5814系列”連接器

隨著智能手機、平板電腦等通信設備以及智能手表、AR/VR眼鏡等可穿戴設備不斷小型化和高性能化,要求安裝在這些設備內部基板上的電子元器件尺寸更小、占用空間更少。另外,由于組裝難度的提升,在板對板或者基板對FPC的連接器中,操作時易于基板嵌合的引入結構和防止損壞的措施的重要性與日俱增。

為了滿足市場需求,京瓷推出了“5814”系列連接器,采用節省空間的設計,同時具備可有效避免嵌合時造成連接器損壞的結構。

本產品既可用于板對板,也可用于基板對FPC。

“5814系列”連接器的特點

1. 節省空間的設計

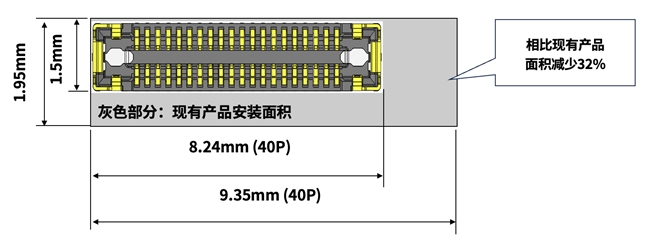

與京瓷現有產品(0.35mm間距)相比,面積縮小了32%,有助于實現設備的小型化、高性能化。

新產品: 0.30mm間距、縱向?qū)挾?1.50mm

現有品: 0.35mm間距、縱向?qū)挾?1.95mm

2. 防止嵌合時發生損壞的結構

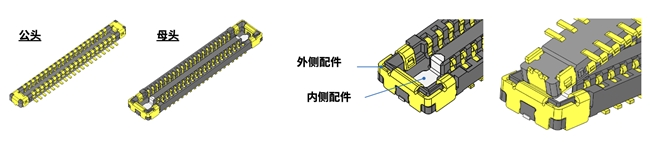

該連接器通過在產品兩端的外側和內側配置適合各自功能的2個金屬零件的特有構造,提高了裝配工作時的導入性,縮短了操作時間。此外,通過在基板上焊接各金屬零件,提高了抗變形和抗損壞的能力。

3. 獨立電源端子

除信號端子外,兩端還設有兩個電源端子,適配DC 5A/contact電流,可充分滿足智能手機和可穿戴設備日益增長的快速充電需求。
