米爾電子發布的瑞薩第一款MPU生態板卡——瑞米派（Remi Pi）自上市當天200套售罄，獲得不少新老用戶的青睞。為感謝大家的支持，米爾加推300套瑞米派活動，以補貼價198元回饋大家，搶完即止！

不僅如此，此次瑞米派發布myir-image-core系統，相比上次發布適用于HMI場景的全面型myir-image-full系統，myir-image-core系統則更輕量，非常適用于各種工業場景應用，如專為工業控制場景移植的RT-Linux實時補丁和Ethercat主站，專為輕量級工業顯示場景移植的LVGL，專為工業實時性場景移植的FreeRTOS實時操作系統。瑞米派支持的系統會不斷更新，下個月還會持續推出瑞米派的Ubuntu和Debian系統，敬請期待！

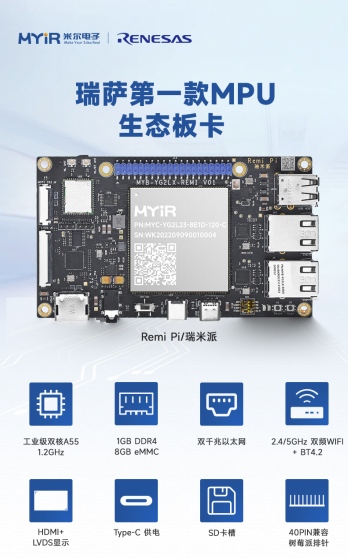

瑞米派采用瑞薩RZ/G2L雙核A55芯片，接口豐富，還全面兼容樹莓派的擴展模塊，在方案設計的初期階段，可以方便且低成本地驗證方案的可行性。

一、系統概述

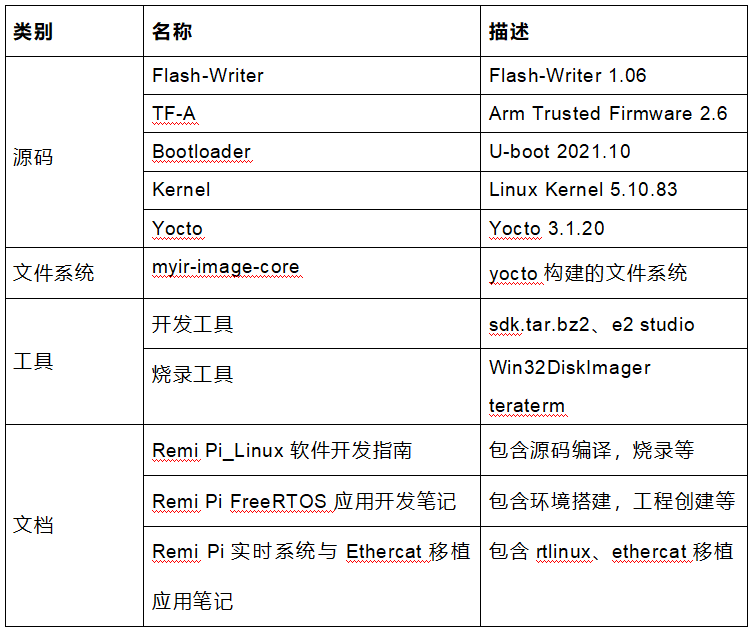

Remi Pi的myir-image-core系統是基于 Yocto 構建的帶有LVGL界面的鏡像，包含完整的硬件驅動，常用的系統工具，調試工具等,包含RT-Linux實時補丁和Ethercat 主站,支持使用 Shell, C/C++進行應用開發。

二、功能介紹

1.LVGL顯示

從04_Sources目錄下獲取lvgl.tar.bz2源碼包，解壓源碼包。

編譯源碼包，拷貝lvgl_demo可執行文件到開發板運行即可。

圖：米爾-瑞米派的LVGL顯示效果

2.RT-Linux實時補丁

從RT官網獲取L5.10.83內核版本對應的補丁

把補丁包解壓到自己的工作目錄下。

到內核源碼目錄下打補丁。

修改mys_g2lx_defconfig配置文件

編譯內核源碼,更新Image文件即可。

3.IGH Ethercat 主站

把Ethercat源碼包解壓到自己的工作目錄下。

加載環境變量。

生成configure文件。

configure設置。

編譯和安裝。

編譯和安裝完成后，生成的ec_generic.ko驅動文件位于devices目錄，ec_master.ko驅動文件位于master目錄，生成的庫相關文件位于output目錄。

將上面output目錄下的相關文件和ec_master.ko拷貝到開發板如下目錄：

啟動Ethercat。

4.Freertos

首先要下載e2 studio工具并搭建好環境和到04_Sources目錄獲取GPIO.zip工程包，打開e2 studio工具后，點擊File->Import->General-> Existing Projects into Workspace來導入GPIO工程，導入工程后點擊Project->Build Project進行工程的編譯，詳細請參考《Remi Pi FreeRTOS應用開發筆記》。

編譯成功會生成一個debug目錄，生成的如下文件拷貝到sd卡上，用于在uboot進行CM33工程調用。

把sd卡插入到開發板的sd卡槽，啟動板子并在uboot階段執行如下調用，查看sd卡里面的內容，如下：

加載編譯出來的固件，如下：

當加載完以上命令之后可以看到藍燈在閃爍。

圖：米爾-瑞米派的加載效果展示

三、內核清單

為了方便用戶進行內核的移植，下面將內核驅動各個模塊的源碼路徑整理如下：
