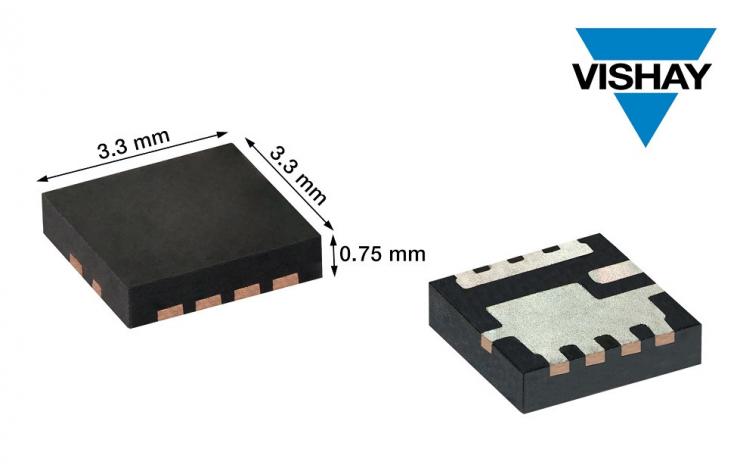

2024年2月20日，美國賓夕法尼亞MALVERN、中國上海——日前，威世科技Vishay Intertechnology, Inc.（NYSE股市代號：VSH）宣布，推出多功能新型30V n溝道TrenchFET^® 第五代功率MOSFET---SiSD5300DN，進一步提高工業、計算機、消費電子和通信應用的功率密度，增強熱性能。Vishay Siliconix SiSD5300DN采用源極倒裝技術3.3 mm x 3.3 mm PowerPAK^® 1212-F封裝，10V柵極電壓條件下導通電阻僅為0.71 m?，導通電阻與柵極電荷乘積，即開關應用中MOSFET關鍵的優值系數（FOM）為42 mΩ*nC，達到業內先進水平。

日前發布的器件占位面積與PowerPAK 1212-8S封裝相同，導通電阻降低18%，提高了功率密度，同時源極倒裝技術將熱阻從63?C/W降至56?C/W。此外，SiSD5300DN優值系數比上代器件低35%，從而降低了導通和開關損耗，節省功率轉換應用的能源。

PowerPAK1212-F源極倒裝技術顛倒通常接地焊盤和源極焊盤的位置，擴大接地焊盤面積，提供更有效的散熱路徑，有助于降低工作溫度。同時，PowerPAK 1212-F減小了開關區范圍，有助于降低跡線噪聲的影響。另外，PowerPAK 1212-F封裝源極焊盤尺寸增加了10倍，從0.36mm²提高到4.13 mm²，從而改進熱性能。PowerPAK1212-F中央柵極結構還簡化了單層PCB基板多器件并聯的使用。

采用源極倒裝PowerPAK1212-F封裝的SiSD5300DN特別適合二次整流、有源箝位電池管理系統（BMS）、降壓和BLDC轉換器、OR-ing FET、電機驅動器和負載開關等應用。典型終端產品包括焊接設備和電動工具、服務器、邊緣設備、超級計算機、平板電腦、割草機和掃地機以及無線電基站。

器件經過100% RG和UIS測試，符合RoHS標準，無鹵素。

主要技術規格表：

SiSD5300DN現可提供樣品并已實現量產，供貨周期為26周。

VISHAY簡介

Vishay是全球最大的分立半導體和無源電子元件系列產品制造商之一，這些產品對于汽車、工業、計算、消費、通信、國防、航空航天和醫療市場的創新設計至關重要。服務于全球客戶，Vishay承載著科技基因——The DNA of tech.^®。Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富1,000強企業”。有關Vishay的詳細信息，敬請瀏覽網站：www.vishay.com。

The DNA of tech^® 是Vishay Intertechnology的注冊商標。TrenchFET和PowerPAK是Siliconix incorporated的注冊商標。
