引言

隨著經濟快速發展和人們生活水平提高，電熱水器逐漸成為日常生活中不可或缺的家用電器產品[1]。但是,由于使用環境復雜,電熱水器也是最易引發觸電事故的家用電器之一。國家統計局?jǐn)?shù)據顯示,每年因意外觸電死亡的人數高達8 000人,其中電熱水器觸電事故導致人員身亡的案件不斷見諸報道,電熱水器的安全問題也屢次成為公眾關注的焦點[2]。因此，分析電熱水器及其使用環境的漏電風險，減少觸電事故的發生，顯得異常迫切和重要。

1電熱水器觸電模式

按照人體觸及帶電導體的方式不同，觸電可以分為直接觸電和間接觸電兩種。對電熱水器而言，直接觸電是指人體直接接觸其正常使用狀態帶電導體—相線或中性線，形成導電回路，如圖1所示。間接觸電是指人體因觸及電熱水器帶電外殼而觸電（圖2），正常狀態下該外殼不帶電，然而絕緣失效或線路異常等故障可能導致產品外殼帶電。通常情況下，人無法直接接觸電熱水器內部帶電部件，因此發生直接觸電事故的可能性很?。坏?，鑒于其特殊的應用場景，由漏電原因?qū)е碌碾姛崴鏖g接觸電事故卻屢見不鮮。

2電熱水器漏電流分析

案例1：2020年2月，重慶謹南某農戶使用電熱水器時觸電身亡。經現場勘查，事發場所衛生間內由唯一三孔插座供電，電路未配置漏電保護開關和接地線，涉案電熱水器安裝在衛生間進門右側墻壁，其下方駁接U型水閥、金屬管、花灑和管道增壓泵，熱水器和增壓泵經一延長線插座接入衛生間供電插座。經檢查，插座表面有明顯燒蝕痕跡，插座接地端帶電，將插座接地端分別與電熱水器及增壓泵接地端子連接，熱水器波紋管、增壓泵等易觸及金屬外殼都顯示帶電?，F(xiàn)場另接其他正常插座時，熱水器外殼和增壓泵外殼均不帶電。對觸電原因進行分析，在長時間溫度冷熱交替作用下，插座老化嚴重，絕緣性能下降，用戶洗浴過程中，冷凝水在插座表面聚集，導致插座L/N極短路，插座嚴重?zé)龤?，插座接地端漏電。漏電流?jīng)過電熱水器和增壓泵的電源插頭接地端連接到電熱水器接地金屬及金屬水管、花灑等易觸及金屬部件，人體接觸到上述金屬部件發生觸電事故。

案例2：2022年7月，河北一男子中午洗澡時觸電身亡。經鑒定分析，系廚房臺面上涉案煎烤機存在絕緣失效缺陷，其電源線插頭N極與其機身后側易觸及接地金屬部件之間形成通路。受害者在浴室洗澡時，煎烤機放置于灶臺臺面，其電源線插頭插入墻壁固定插座上，由于該插座相線和中性線接反，雖然并未使用煎烤機，但是電源線插頭N極一直處于接入相（L）線狀態，經由與其導通的機身后側易觸及接地金屬部件接觸機身后方供暖管，導致廚房金屬供暖管帶電。廚房帶電的金屬供暖管直接連通浴室內供暖管、與浴室供暖管接觸的電熱水器花灑金屬軟管，浴室內的金屬供暖管和電熱水器花灑金屬軟管均帶電。受害者觸碰到帶電的電熱水器花灑金屬軟管導致觸電身亡。

案例3：2022年10月，四川省廣漢市某用戶在家中洗澡時發生意外觸電事故。根據現場勘查情況，事發場所配電電路未設置接地線，涉案儲水式電熱水器不漏電，涉案增壓泵插頭的N極/PE極和N極/金屬外殼的絕緣電阻測試結果為0Ω,增壓泵絕緣性能失效，將增壓泵獨立正常連接水源及電路，增壓泵外殼已出現漏電現象。綜合分析原因，是增壓泵內部絕緣失效，增壓泵金屬外殼漏電，導致與增壓泵連接的金屬部件（U型混水閥和花灑金屬，此處漏電流只經過熱水器的水路，不經過電熱水器本體電路）帶電，受害人在洗澡過程中接觸花灑金屬管時觸電。

案例4：張娜娜等人[3]對一起電熱水器漏電傷人案例進行了檢測分析，通過拆解發現涉案熱水器內部金屬件存在腐蝕現象，腐蝕位置位于加熱管與內膽間橡膠密封處，而腐蝕部位正下方即是加熱管的兩極，電源線的接線螺絲已銹蝕，金屬底盤有明顯的銹蝕痕跡。泄漏電流測試結果表明，其漏電電流超過國家標準GB 4706.1—2005《家用和類似用途電器的安全第1部分：通用要求》和GB 4706.12—2006《家用和類似用途電器的安全儲水式熱水器的特殊要求》的要求，電熱水器存在漏電的物證特征。

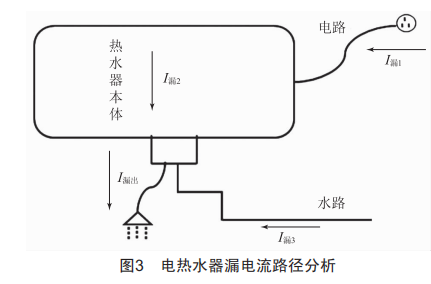

分析上述4起案例的漏電流路徑，如圖3所示。案例1是插座漏電，也就是電熱水器的供電電路漏電流為I漏1；案例2和案例3是電熱水器的供水水路帶電而引入漏電流I漏3；案例4是電熱水器本體存在質量缺陷而漏電，漏電流為I漏2；然后流經電熱水器水閥和花灑，形成I漏出，人體觸碰到水閥和花灑導致觸電事故。

1）電熱水器供電電路漏電。我國很多地區建筑房屋的電路布線不規范，有相當比例家庭用電環境不滿足國家標準，如布線故障、線路老化、開關插座不合格、接地不良等。布線故障、線路老化、開關插座不合格有可能出現漏電情況，接地不良對于線路漏電不能起到保護作用。若電熱水器供電的電路系統中出現了絕緣失效缺陷，將導致電熱水器接地線帶電，從而引發觸電事故。

2）電熱水器水路引入電流。由于電熱水器產品的特殊性，其在安裝時需接入進出水管，若水路管道為金屬管，當其他涉水電器漏電（如增壓泵）時，漏電流就會沿著水管流至花灑，導致用戶在洗澡時發生觸電事故。

3）電熱水器質量缺陷問題導致漏電。第一，電熱水器屬于CCC強制性認證產品，理論上市面上售賣的該類產品都經過了CCC強制性認證，不應存在安全質量問題，但是仍有少數制造商不嚴格按照國家標準要求生產，使得產品存在質量缺陷；第二，長時間不進行維護保養，熱水器的發熱元件金屬外輪會因腐蝕積垢而損壞，使得內部金屬加熱絲與金屬外輪導通發生漏電；第三，電熱水器的使用環境相對惡劣，其內部元件和材料長時間處于高溫高濕的環境中，容易因線路老化、腐蝕等原因造成絕緣失效而發生漏電，導致觸電事故。

3電熱水器“漏電”解決方案

人們治水患會考慮采取預防、隔斷和疏導等方面的措施。電流如水流，基于上述電熱水器漏電流分析，建議借鑒治水患的經驗來“治理”電熱水器漏電流。

3.1預防

預防熱水器觸電事故的發生，在日常使用中需做到一看、二查、三保養。一看是在購買時從正規渠道購買帶有CCC標識的產品。目前，我國要求熱水器等大小家電及電器產品（開關插座、電線等）均需通過CCC認證，消費者要注意識別。二查是查看全屋電器防護措施的完好性及使用年限，對防護措施失效或超過規定使用年限的電器產品，應及時予以報廢處理。三保養是根據產品使用說明書正確地操作使用產品，定期進行維護保養。

3.2隔斷

目前針對電熱水器漏電流的隔斷方法有兩種技術方案。

第一種方案是“斷電法”，即采取漏電保護插頭防護，當電熱水器出現漏電時，漏電保護插頭會自動跳開，切斷電路以防發生觸電。但是，實際上家庭安裝漏電開關后，仍然不能完全保證防止觸電事故發生。根據漏電保護器的原理，當熱水器前端供電電路已經出現漏電，如插座的接地端帶電時，熱水器的漏電保護插頭相線電流IL和中性線電流IN之和仍然為0，其零序互感器鐵芯不會出現磁通，因此漏電保護插頭不會動作，此時使用電熱水器仍會發生觸電事故。所以除了電熱水器用漏電保護插頭外，在家庭進線處安裝漏電保護斷路器能起到更好的隔斷效果。

第二種方案是“水阻法”，即在熱水器進出水口增加一段絕緣管，延長水道，進而增加水流電阻，形成“防電墻”，當發生漏電時，經過“防電墻”組件后的出水電流可達到安全范圍內，有效避免觸電事故。但是該方法不能主動切斷電源，當水質較差、水電導率較高時，通過“防電墻”后的電流也可能過大，超過安全值而導致觸電事故[4]。另外，電熱水器供水水路帶電時，如增壓泵漏電，漏電流經混水閥直接傳導至花灑，人體觸碰到金屬花灑或帶電的水流都會發生觸電，而此時“防電墻”起不到任何作用。因此，也有相關研究人員建議[5]，使用絕緣水管將熱水器進出水口分開，同時通過增加絕緣水管長度至1 m以上，形成“水阻降壓”，起到防觸電效果。

3.3疏導

電熱水器通常設計為“I類器具”，GB 20429—2006《電熱水器的安裝規范》第5.1.4條規定:“I類熱水器的安裝必須有獨立的插座及可靠接地，否則不應進行熱水器的安裝?！彪姛崴鞯菼類器具具有可靠的接地措施，意味著電熱水器等易觸及接地金屬外殼正確可靠地連接到配電線路良好的接地系統中，那么電熱水器等接地金屬外殼漏電時，漏電流即可經保護接地線導入大地，起到保護人身安全的作用。

鑒于電熱水器觸電事故風險特點，結合IEC標準關于電擊危險防護的原則，應采取多重防護措施，至少是雙重保護措施，確保有足夠的后備措施來避免危險的產生。此外，考慮到電熱水器電路環境及水路環境對觸電風險的影響，極端環境或條件下電擊防護要采取三重防護:基本絕緣防護、良好的接地保護和安裝漏電保護器或“防電墻”。

4結論

電熱水器觸電模式多為間接觸電模式，導致電熱水器觸電事故的原因是多方面的，欲解決熱水器的觸電問題，需要先搞清楚漏電流的來源，可以分別從電路環境、水路環境和熱水器質量三方面進行排查識別。

電熱水器產品的電氣安全防護是一項系統工程，要結合其觸電風險特點，綜合考慮防護措施。購買正規的電器產品，按說明書要求安裝使用電器產品，定期檢查產品的觸電防護措施并進行定期維護保養，為全屋設計完善的接地系統，可以有效地減少觸電事故的發生。
