作為一名電子工程師，工作中最頭疼的是，辛辛苦苦畫的板子發給板廠打樣，結果被板廠退回，說是設計不符合規范。真是氣死人。如果有什么工具可以幫我提前檢測，那么就省心了。

不久前，去嘉立創打板子，偶然發現嘉立創居然上線了一款軟件——嘉立創DFM。

根據嘉立創工作人員的信息，我很快找到了嘉立創DFM網址：http://www.jlcdfm.com。鍵入網址，“嘉立創DFM 永久免費”八個大字映入眼簾。對這款產品，官方這樣說：一鍵分析PCB&PCBA設計缺陷，讓您更懂生產。5大分析模塊，含30+分析項攔截設計錯誤，在線分析，在線查看，無需安裝。

看介紹，這款產品貌似挺厲害。不廢話，先試試產品。

產品安裝：

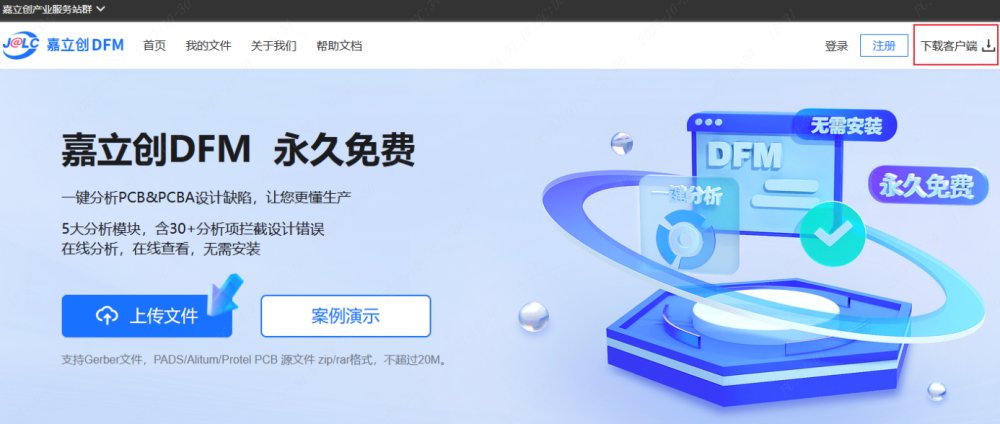

在官網右上角，點擊下載客戶端。安裝包大小只有百兆左右，很走心。

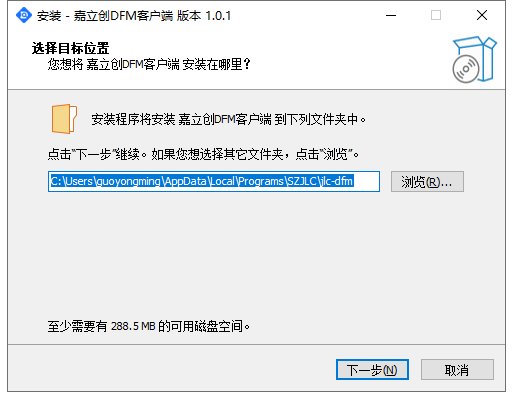

安裝過程非常簡單。雙擊安裝文件，只需點擊“下一步”即可完成安裝。意料之外的驚喜是安裝嘉立創DFM過程中，軟件并未向我索取管理員權限。這很nice。

演示案例入門：

● SMT DFM

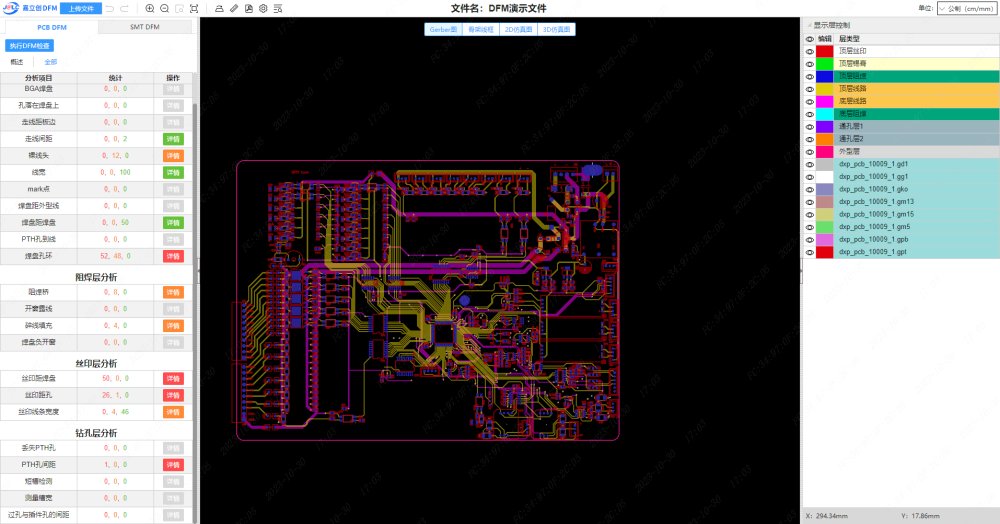

安裝成功后，打開客戶端，嘉立創DFM直接向我展示了一個演示案例，直觀、具體，并且這個3D效果做得太酷啦。

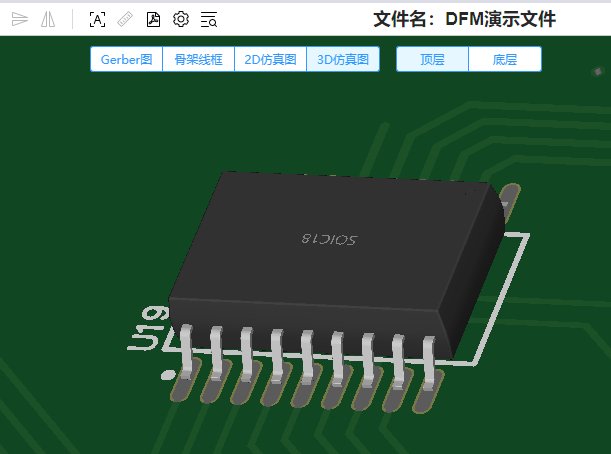

把元件放大后，細節展示一目了然。

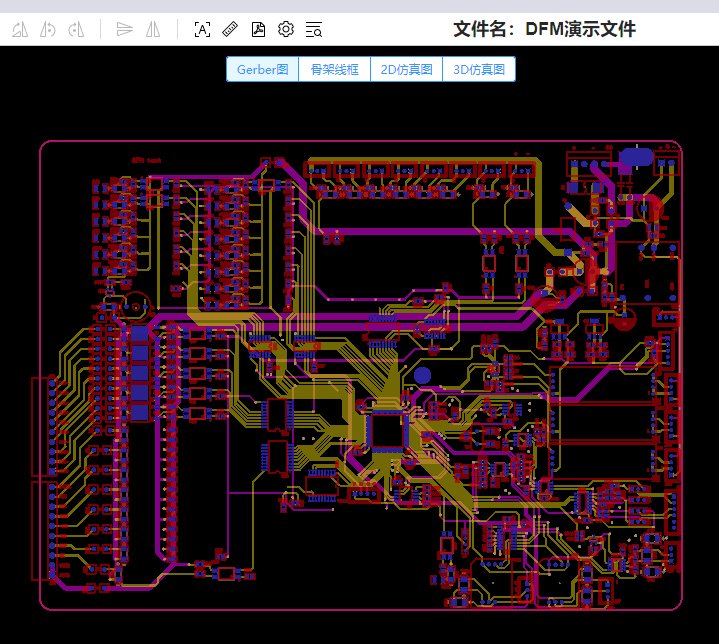

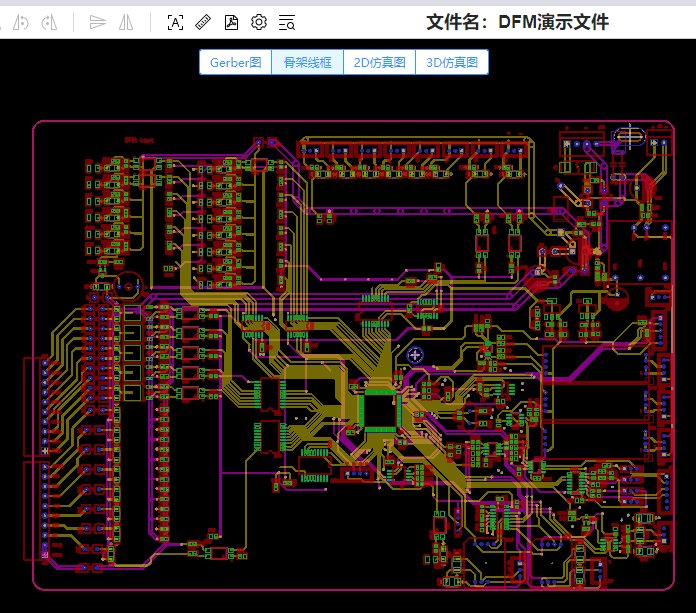

如軟件界面顯示，看圖模式分為Gerber圖、骨架線框、2D仿真圖和3D仿真圖。其中，2D仿真圖和3D仿真圖很好理解，但Gerber圖和骨架線框讓我有點摸不著頭腦。查了下資料，結合效果圖，Gerber圖是一種二維的矢量圖形格式，用于描述和表示PCB的布局和制造信息。它由Gerber文件生成，這些文件包含了電路板設計的各個層次的信息，如銅層、鉆孔層、絲印層、焊盤層等。每個Gerber文件對應一種特定的電路板層次。骨架線框指的是只展示Gerber圖中每個幾何圖元的邊緣線條（只有放大才能看出區別）。雖然仿真圖更好看，但是了解數據的細節時，Gerber圖更有用。

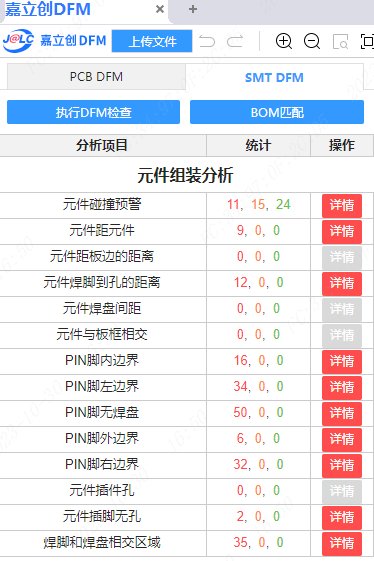

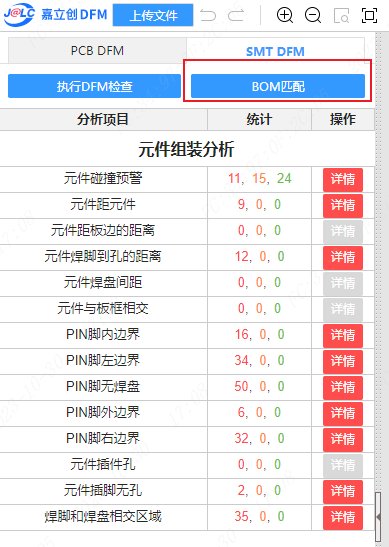

在軟件左側面板上，展示了設計安全檢測分析項清單。下圖展示的是SMT相關的元件組裝分析：

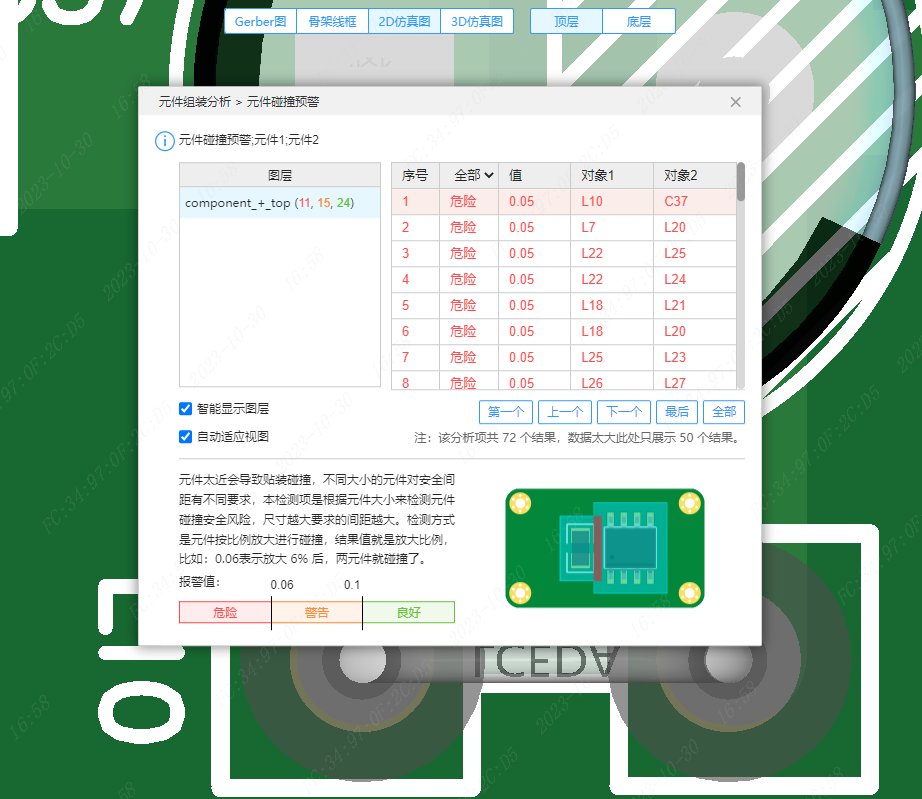

點擊【元件碰撞預警】-【詳情】按鈕，可以逐個查看該分析項的所有報告。

● BOM匹配

在SMT DFM中，除了DFM功能，還有BOM匹配。

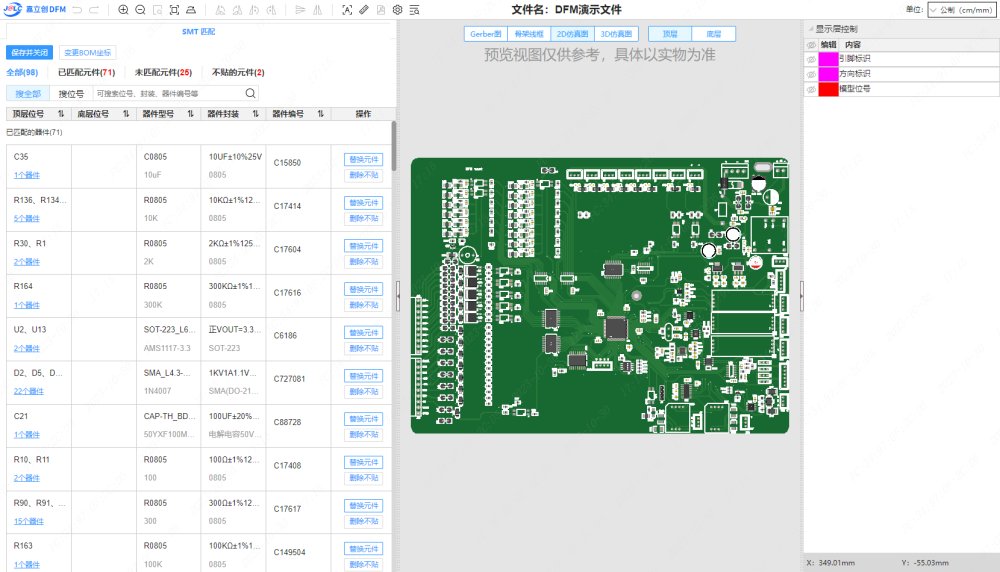

點擊【BOM匹配】，進入新頁面。它與嘉立創SMT下單流程里的BOM匹配頁面一致，體驗無縫銜接。如果是嘉立創的老客戶，那用起來就很爽了，所見即所得在線匹配，使用毫無壓力。

● PCB DFM

在左側面板，除了SMT的DFM分析，還有PCB的DFM分析。點擊【PCB DFM】，即可了解詳情。根據界面展示，PCB模塊共有4大類分析項，包括線路層分析、阻焊層分析、絲印層分析、鉆孔層分析。

上手體驗：

● PC端體驗

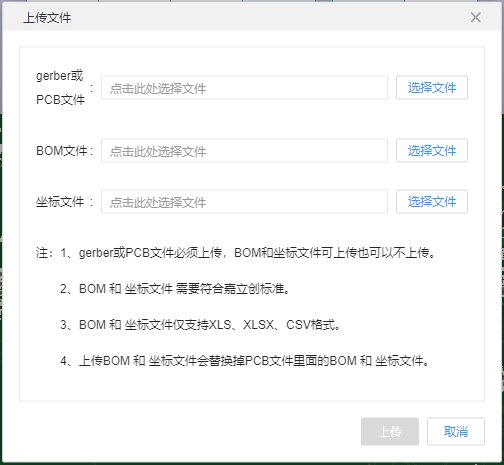

看完演示案例后，該上手試試了。先注冊賬號，然后點擊【上傳文件】。

● 一鍵分析

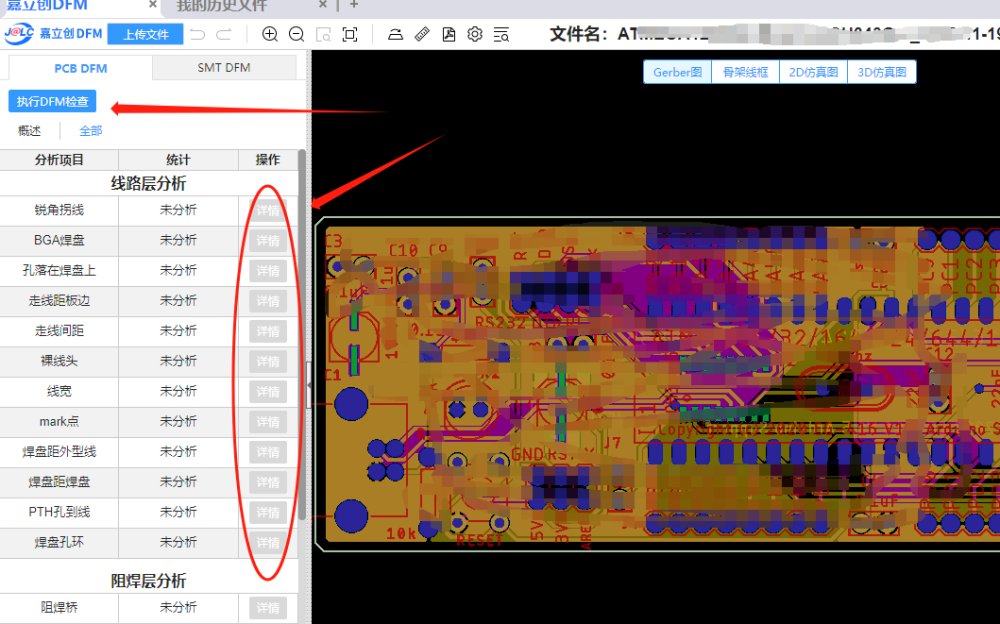

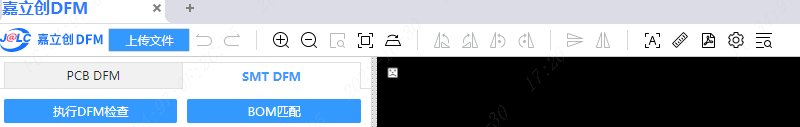

上傳完的文件，第一次展示的圖形只做了有限的分析，因此沒有DFM檢測項結果數據。這時，點擊下【執行DFM檢查】即可。

● 自定義分析規則

眾所周知，行業里，不同的制造工廠有著不同的工藝控制水平。這也意味著DFM的規則會根據實際制造工藝有所變化，比如同樣4mil的走線寬度可以在A工廠生產，但在B工廠就不行了。因此，得自定義DFM的分析規則。

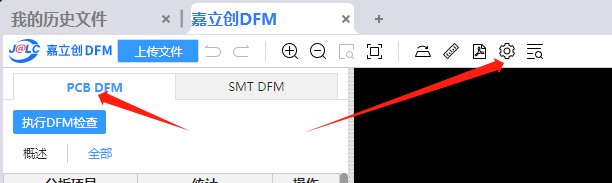

切換到“PCB DFM”項，點擊【設置】

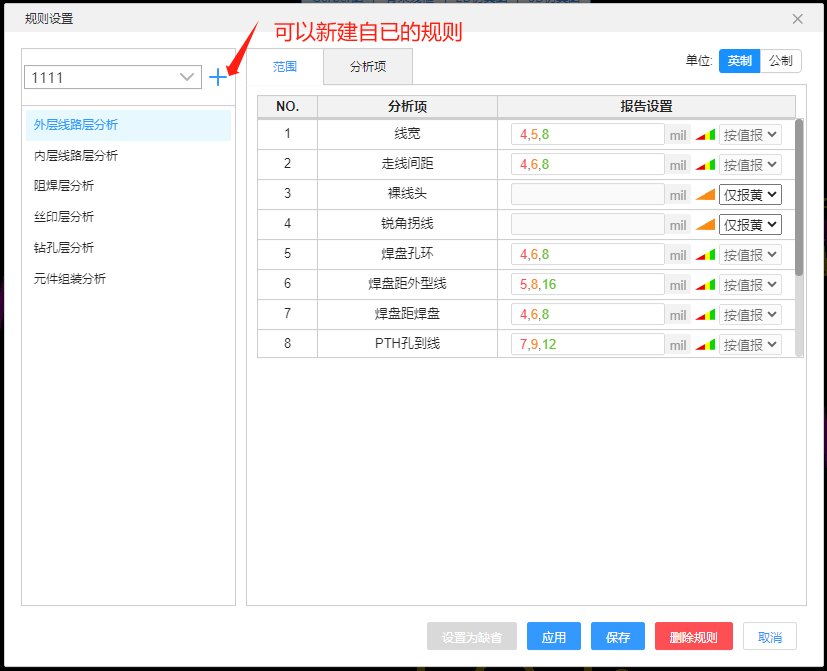

第一次使用“新建自定義規則”，打開時，只有一個系統內置的缺省規則。新建一個規則名稱“1111”，當然，也可以起個準確點的名字，如“雙面板1盎司”等。新建規則后，可根據實際的生產能力，來調整各分析項的報告值等級設置。

● 按值報

以“線寬”為例，默認有三種顏色“紅、橙、綠”，三個等級的值分別是“4、5、8“。如果是2盎司的銅厚，可能要調大，比如改成”8、10、12”。為啥這么改？這代表著走線寬度小于8mil危險，8-10mil勉強能做，屬于設計再踩生產極限，10mil表示安全，可以放心設計。其他的分析型，以此類推。

● 非按值報

在規則設置中，有些分析項，只提供了“僅報黃”（表示警告提醒）或“僅報紅”（表示危險），這不是具體測量值，只是現象描述，比如“裸線頭”，不符合我們常規設計直覺。可能是我們誤操作把線段截?cái)嗔?，那這個分析按“僅報紅”當成危險提醒是有必要的。如果是故意如此設計，且是常規操作，可以設置為“僅報黃”（即橙色）。

● 輸出報告

軟件還提供導出分析報告，輕松打印，方便追溯。

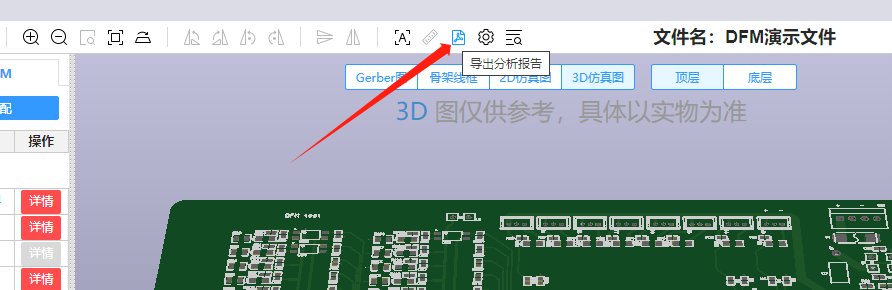

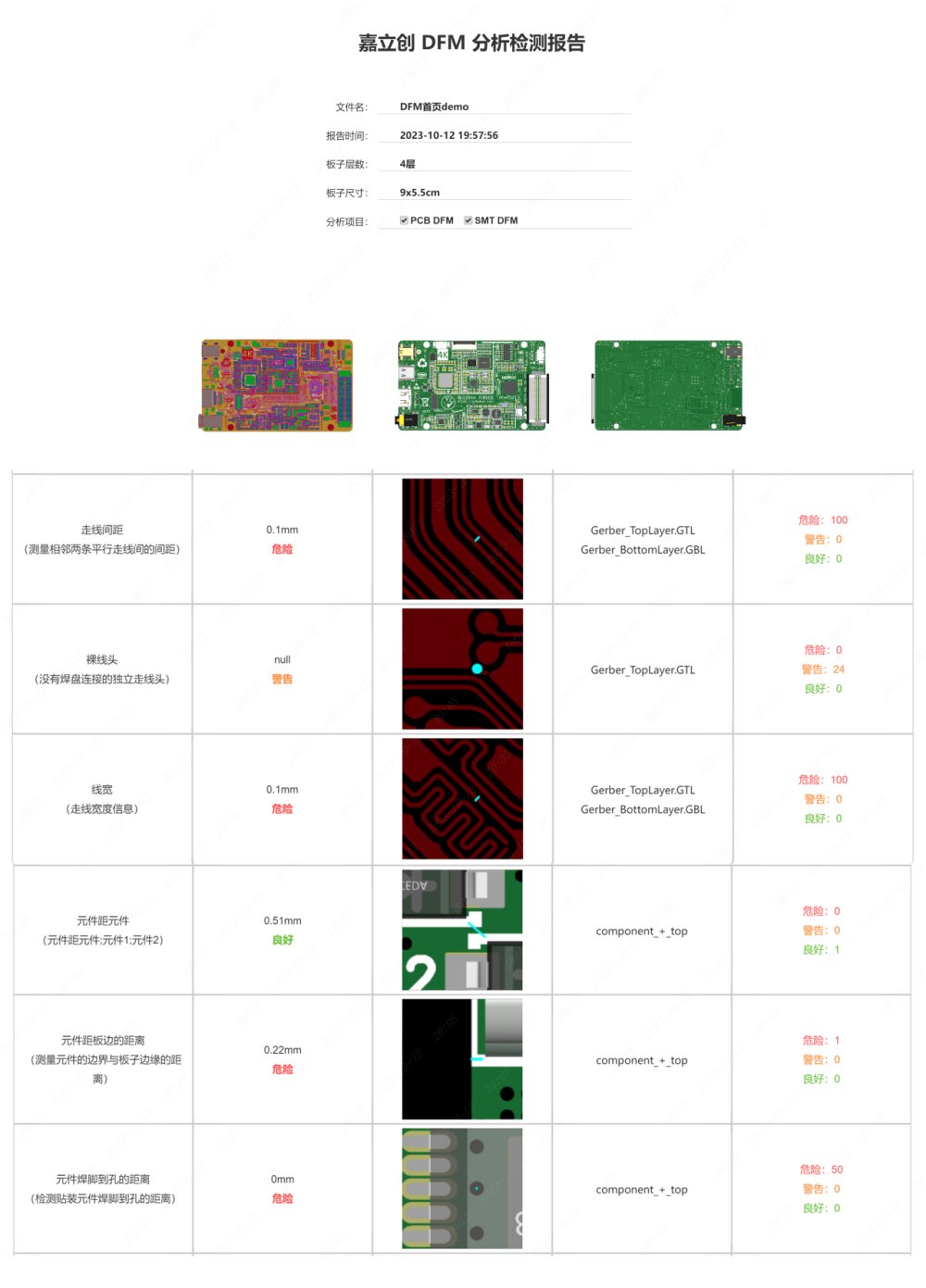

報告如下圖所示：

● 移動端體驗

如今，手機無處不在。出門時，碰巧要做一些DFM分析，那么有移動端就更給力了。查看了下，嘉立創DFM對移動端的支持是通過瀏覽器網頁，輸入網址http://www.jlcdfm.com，用平板試了下，與筆記本客戶端效果幾乎一致。不過，在手機端，適配還不大行。希望，嘉立創DFM早日實現移動端適配，那樣就更方便了。

● 幫助文檔給力

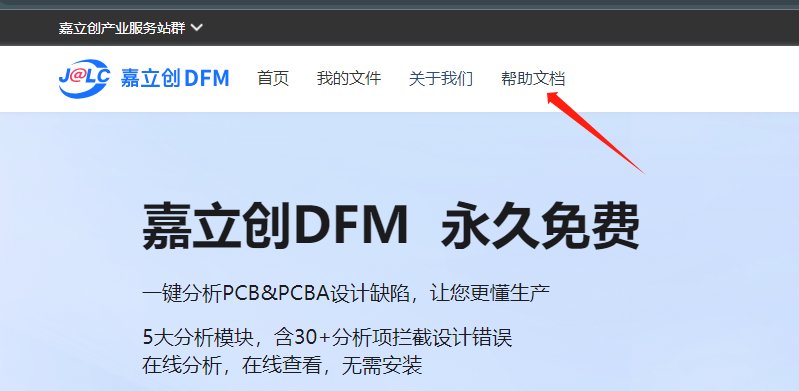

剛進入網站時，看到醒目的幫助文檔，頓時心喜。

除了官網，我發現在軟件上點擊【登錄】的下拉菜單中，也可以找到打開幫助文檔的入口方式。

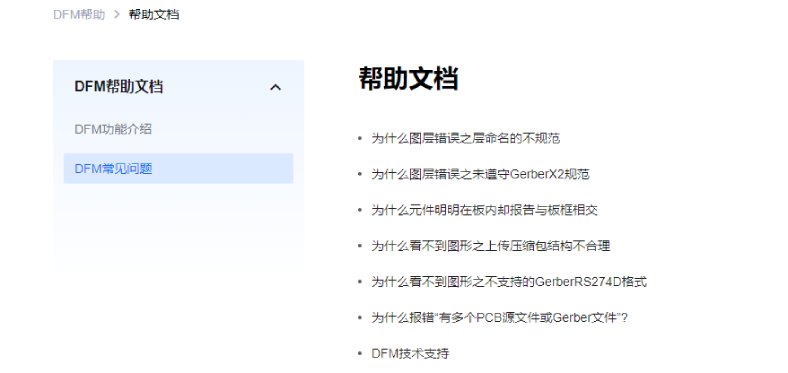

點擊幫助文檔，可以看到【DFM功能介紹】、【DFM常見問題】。

最后，說一下初次使用完后的整體感受：首先，嘉立創DFM基本功能完備，一鍵分析PCB&PCBA設計缺陷很有用；其次，產品容易上手，操作簡單，使用門檻低；第三，PC端使用便捷，移動端適配的不行。作為一款新品，雖然有些不足和缺點，但是它的出現也是好事。希望嘉立創DFM以后可以把產品做得越來越好！
