?全新霍爾效應傳感器 HAL 3927 采用符合 SAE J2716 rev.4 的比率模擬輸出和數字 SENT 協議。

?卓越的角度測量以及符合 ISO 26262 標準的開發水平，以小型 SOIC8 SMD 封裝為高安全要求的汽車和工業應用場景提供支持。

2023 年 10 月 12 日

TDK 株式會社宣布，其 Micronas 直接角霍爾效應傳感器系列產品增添了新成員，現推出面向汽車和工業應用場景的全新 HAL® 3927* 傳感器。HAL 3927 采用集成斷線檢測的線性比率模擬輸出，以及依照 rev.4 且符合 SAE J2716 標準的 SENT 接口?，F(xiàn)可提供樣品。計劃于 2024 年第一季度投產。

此新設備是一款高分辨率的位置傳感器，適用于高精度的位置測量。歸功于傳感器的多功能編程特征及其高精度，HAL 3927 是變速器、離合器踏板、發動機位移傳感器、液位傳感以及氣缸和閥門位置測量的解決方案之選。此外，HAL 3927 非常適合用于換擋器中的旋轉位置測量，或是作為具有按壓功能的旋鈕式換檔器和后軸轉向系統等。**其精確的集成式溫度傳感器可支持客戶在應用使用 SENT 接口時更換其他外部溫度傳感器。

HAL 3927 基于霍爾技術，可測量水平和垂直磁場分量 BX、BY 和 BZ。此設備可根據三個磁場分量的其中兩個的信號來測量 360°角度范圍和線性運動。片上信號處理計算出兩個磁場分量之間的夾角，并將該值轉換為輸出信號。除內置信號處理外,傳感器還具備任意可編程輸出特征，例如通過多達 33 個標定點進行輸出信號的線性化(17 個可變或 33 個固定標定點)。 通過對非易失性存儲器進行編程，可以根據磁路調整增益和偏置、參考位置等主要特性。根據 ISO 26262 標準，此產品已定義為 ASIL B ready SEooC(獨立安全單元)。此傳感器提供八引腳 SOIC8 SMD 包裝。

術語表

?3D HAL® 像素單元：可直接測量 X、Y、Z 三個方向的磁場。

主要應用場景**

?車輛應用場景中的旋轉角度檢測，旋轉式換擋器(具有按壓功能)，液位測量以及后軸轉向系統

?在離合器或剎車踏板位移、變速器系統、氣缸和閥門位置傳感等應用中檢測線性位置

主要特點和優點

?±1.0°@ 30 mT 強度的極低角度誤差

?軸端和離軸 360°角度測量

?直接測量磁場強度(BX、BY、BZ)

?客戶可選擇模擬或 SENT 輸出

?非常精確的內部溫度傳感器和通過 SENT 傳輸?shù)臏囟刃畔?

?ASIL B ready SEooC 符合 ISO 26262 標準，支持功能安全應用

?-40℃ to 160℃ 的環境寬溫度范圍， 適合車輛應用

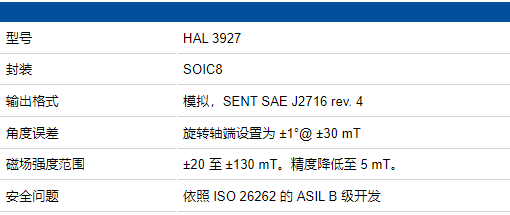

主要數據***
