智能變電站三維建模，基于三維模型實現換流站檢修，三維智能巡檢......

運用三維激光點云采集、數字高程模型、高精度測繪等技術，為每一條線路、每一基桿塔、每一個部件賦予了專屬的三維坐標，定位精度達到厘米級甚至毫米級，正是電力行業借由數字孿生搭建的現實世界與數字虛擬世界的橋梁。

在數字孿生不斷被行業看見的過程中，優立科技理想中的數字孿生，是在精確GIS信息為底座的實景三維場景上，實現人與人的遠程協同辦公、到現場與不到現場的同樣可遠程操控，而這些操作的實現只需要人手一部的手機或在PC端。

智能巡檢，算法先行

一個50MW的變電站人工巡檢完整一圈，覆蓋所有設備所需要時間通常為2-3個月，而機器巡檢僅需要2天左右的時間。

在新一代變電站集中監控系統及遠程智能巡視系統替代人工例行巡視、熄燈巡視和部分特殊巡視的剛需之下，加快推進變電站智能巡視建設應用，拓展變電站智能巡視覆蓋面，早已成為優立科技數字孿生技術下沉至實際應用的場景之一。

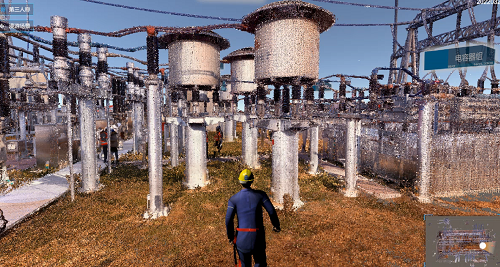

▲優立三維智能巡檢系統

目前，基于在海量數據中挖掘的電力行業數據，優立科技在電力領域案例已達十余個，應用逐漸由淺入深。

“過去大家會認為，數字孿生是不是通過建立動態的數字化變電站動態模型，按照攝像頭信號的實際安裝位置，將其接在模型上進行鏈接，搭建出一個變電站的可視化系統即可？”

優立科技創始人兼CEO張雪兵解釋稱，過去行業在數字孿生項目中的確做過很多“好看”的嘗試，多以人工建模為主，除了高昂的數據修模投入，做出來的“一張圖”只能運行在工作站，出現在大屏上，無法用手機或瀏覽器訪問，離用戶越來越遠。

當越來越多客戶，尤其企業端和政府端的用戶不愿意花大成本在為迎檢準備的“花架子”上，以優立科技為代表的真正做實景三維應用的企業也因此在實際應用中搶眼起來。

相比原來所謂的“智能巡檢”，真正的數字孿生技術在實際電力應用上發生哪些變化？

張雪兵介紹稱，“在數字孿生的空間里，我們首先做一個基本的測算，即按照電網領域?qū)υO(shè)備巡視點位相應的規范和標準清單，測算電網等單位目前部署的攝像頭是否已滿足企業對所有設備巡視點的巡視需要。畢竟有些設備的安裝位置很高，有的六米高，甚至有的高達十米，已然形成了一個大的立體空間?！?/span>

而各省份電力領域攝像頭的覆蓋率一般很難超過70%：過去攝像頭的部署，都是由攝像頭廠家根據經驗以及現場勘測來實現。

優立科技的智能巡檢攝像頭點位優化服務，則更多通過三維空間的智能算法為電力領域客戶提供相對高性價比的覆蓋方案?！耙寻惭b的位置是不是用戶所需要被巡檢的位置，以及有哪些地方還沒被覆蓋，如何增補？如果還沒安裝，應該裝在哪里？”

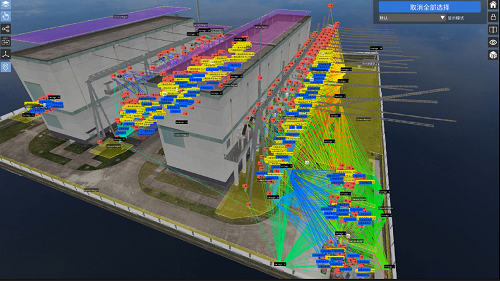

▲優立智能攝像機布點優化服務

點云算法在電網的創新應用

毫無疑問，從數字孿生初步入局電力領域直至目前，電網數字化智能化轉型的需求處于不斷變化狀態。

以往「可視化模式的數字孿生」本質上還是各種類型數據的疊加組合，而此類疊加組合表面上看起來是在一起的，一旦在使用一些專有的分析時，就會發現這些不同來源、不同層次的數據并不相通，難以靈活整合應用。

以上，也是不少客戶認為數字孿生價值不高的原因所在。

如今數字孿生從好看真正進入到創造價值階段，在優立科技釋放電力數據價值的背后，是其對電網領域逐漸深入的理解。

張雪兵指出，電網領域?qū)珳识鹊囊筝^高，尤其變電設施、變電站等對于閉合精確度要求達99.99%以上，希望能利用毫米級的精度數據，對電力巡視的狀態等進行準確分析和判斷。

具體到實際應用中，白天使用可見光攝像頭可以輕松監視和跟蹤目標。然而，到了夜晚，可見光相機具有一定的局限性，且受天氣影響大，陰雨、云霧和夜間等環境的可見光成像效果受到較大干擾。

正因如此，不同于市面上大部分公司來用人工建模模型構建三維應用的技術路徑，優立科技打造了一套以變電站三維超高精度激光點云為數據基礎，通過高精度三維彩色點云和攝像機聯動控制的方式建立起三維智能巡檢系統。

與普通激光點云數據相比，優立科技的超高精度激光點云數據在還原度、美觀度、實用度三方面全面超越。基于超高精度激光點云數據，全站模型可以達到毫米級別精度，點密度達到20萬點/平方米，平均誤差在 2MM 內，最大誤差不超過 6MM。

系統利用高精度點云進行點位標記,調動攝像機、巡檢機器人、無人機、輔控設備等檢測設備獲取視頻與照片數據通過后臺圖像識別分析出隱表與缺陷信息，并顯示在三維模型上。

基于激光雷達點云成果，同時融合可見光影像數據，優立科技通過遠程定制巡檢任務，控制站端視頻監控及機器人開展巡檢，基于實景三維實時感知巡檢情況，對獲取視知圖像進行智能分析，自動跟蹤異常設備，結合設備實時信號實現告警監視、故障聯動等，達到遠程智能立體巡檢。

用張雪兵的話來說，優立科技算得上是目前國內首家將激光雷達這類新型終端設備運用在大型變電站、直流站內，并提供相應的運維服務的企業。

三維電網一張圖，以三維引擎平臺為底座

縱觀整個電力行業市場，入局的企業并不算少。“包括像阿里巴巴、華為等大廠在內，也在利用自身優勢如云平臺來占據一定市場份額?！?/span>

對于優立科技而言，輔助電力單位的現場運維與決策，正是企業在當前數字化、智能化需求涌現的時代背景下面臨的一場抉擇。

張雪兵表示，電力設施布滿全國各地，包括各省市、縣、鎮級的電力設施全覆蓋，相關數據量很大。從這一數據體量上來說，既要高精準數據的全面覆蓋，又要龐大的算力與存儲，對數據管理引擎的處理能力，對系統底座平臺要求并不低。

而優立科技三維數據管理引擎，便是其進入實用性數字孿生世界的鑰匙。

據介紹，優立科技國產自研的三維數據管理引擎，可以秒級加載超大體量三維數據，首先解決實景GIS數據“看”的難題；除了GIS，引擎還支持多種結構格式的三維模型，在一個平臺上無損快速加載；支持數據在云端或本地存儲，多人協同作業。

采用自研專利UDS格式，優立科技無限細節三維引擎可以將點云和高精度三維模型進行高效壓縮，UDS格式對LAZ格式激光點云的壓縮率在60%以上，轉換效率達到1GB/分鐘，可以大大節約存儲資源和空間?；诎瞬鏄浣Y(jié)構，通過CPU算力實現三維數據本地渲染特性。

相對來說，電網領域的數據保密安全要求較高，一切都需要在安全環境內網的體系內運行。某種程度上，上述大規模數據快速下載能力下沉至電網領域，也為全省一張圖，乃至未來全國一張圖的數據資產的安全運維需求提供了無限可能。

談及優立科技的業務布局，張雪兵坦言，公司通過一些具體項目來打包產品，而下沉至應用的產品始終圍繞著自主平臺的構建。“公司現有產品方案，基本依賴于公司底層的三維數據底座平臺。而這一平臺是目前國家電網或者南方電網等電力系統進行數字化轉型過程中所認可的安全平臺系統。”

放眼未來，從無人值守轉向無人巡檢，從部分試點城市落地到全國范圍內鋪開，仍需優立科技長對內期蓄力，對外保持合作。能夠確定的是，若要想在應用上繼續提升，實現看、算、存一體化事關重要。

優立科技（Eulee）是一家數字孿生&元宇宙核心技術提供商，專注為企業提供三維數據管理、數字孿生創建及應用的高新技術企業，致力于用三維技術構建萬物相連的孿生世界，賦能多個行業。
