本文將以Myirtech的MYD-YF13X以及STM32MP135F-DK為例，講解如何使用STM32CubeMX結合Developer package實現最小系統啟動。

開發準備

1.1 Developer package準備

Developerpackage下載，

解壓后進入source目錄：

源碼準備（可以根據每一個source目錄下的README.HOW_TO.txt中第三點準備）：

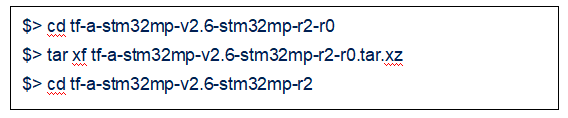

TFA源碼

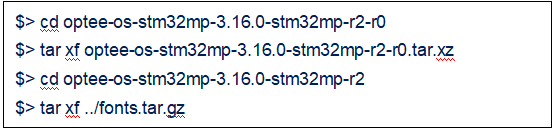

OP-TEE源碼

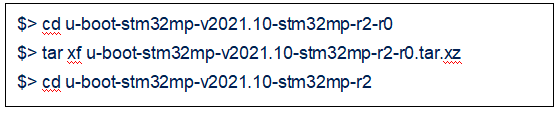

U-Boot源碼

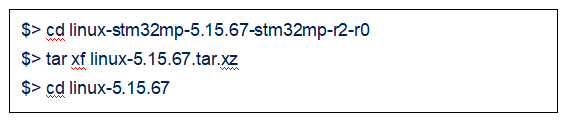

Kernel源碼

1.2 SDK安裝

請閱讀WIKI完成 Install_the_SDK。

1.3 STM32CubeProgrammer安裝

請根據WIKI給出的命令/步驟安裝 CubeProgrammer and libusb installation。

原理框圖

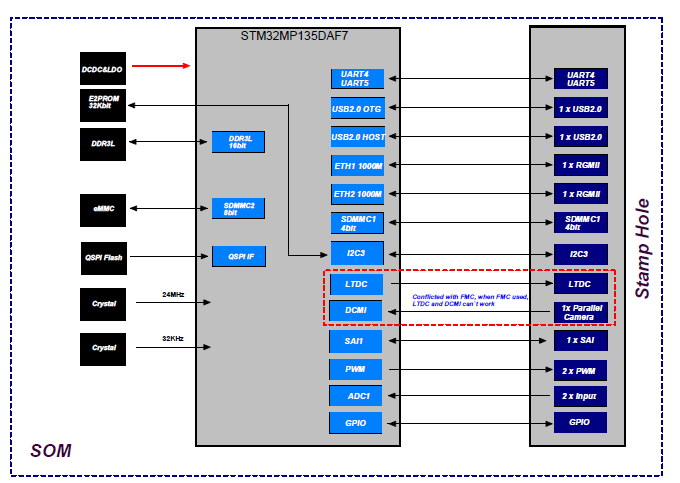

首先看一下Myirtech的原理圖框架：

從原理框圖中可以得出以下硬件配置信息：

STM32MP135DAF7

DDR3L

分離式電源設計

支持QSPI NAND，SD卡啟動

雙千兆以太網口

USB Host

USB OTG (燒錄用)

UART4 debug串口

外部時鐘源，HSE(24MHz)，LSE(32.768KHz)

3. STM32CubeMX項目創建

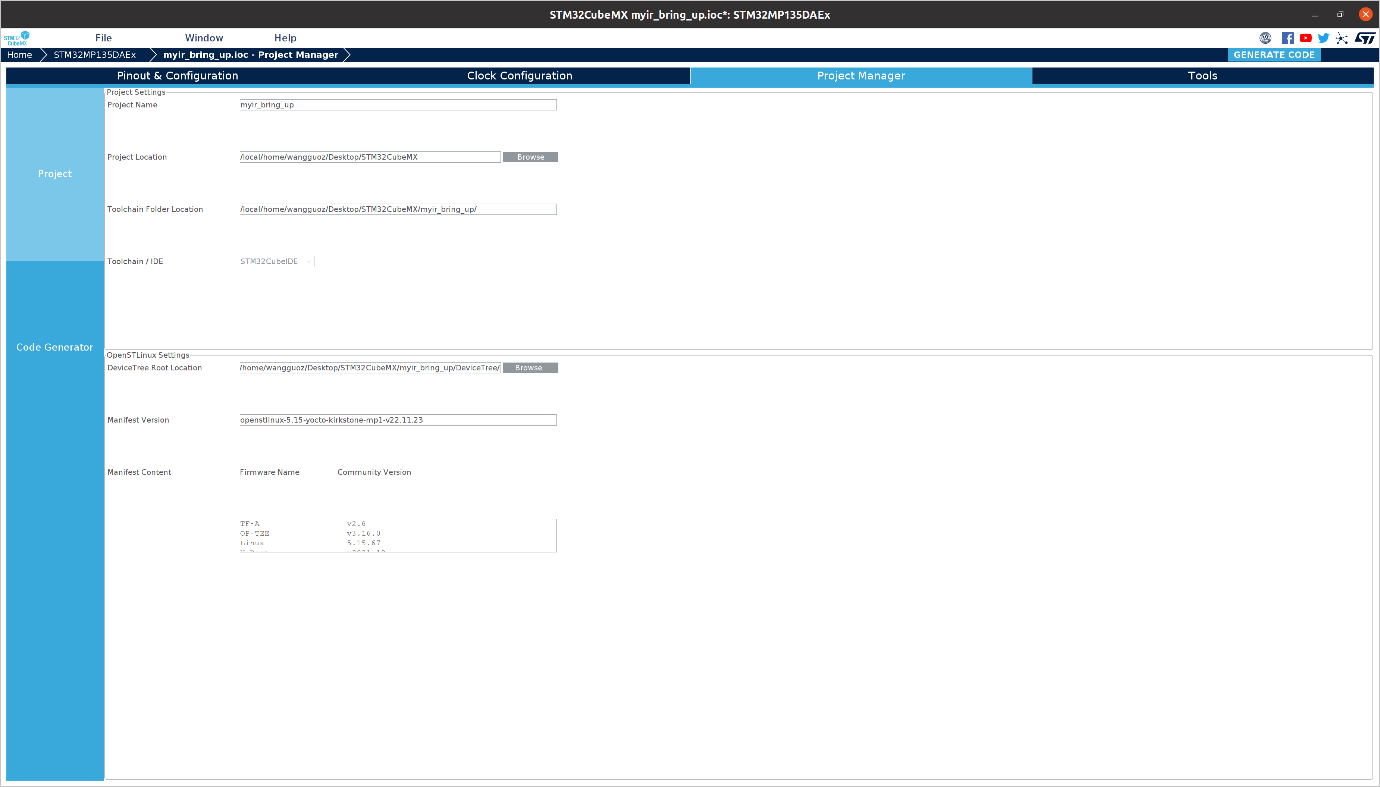

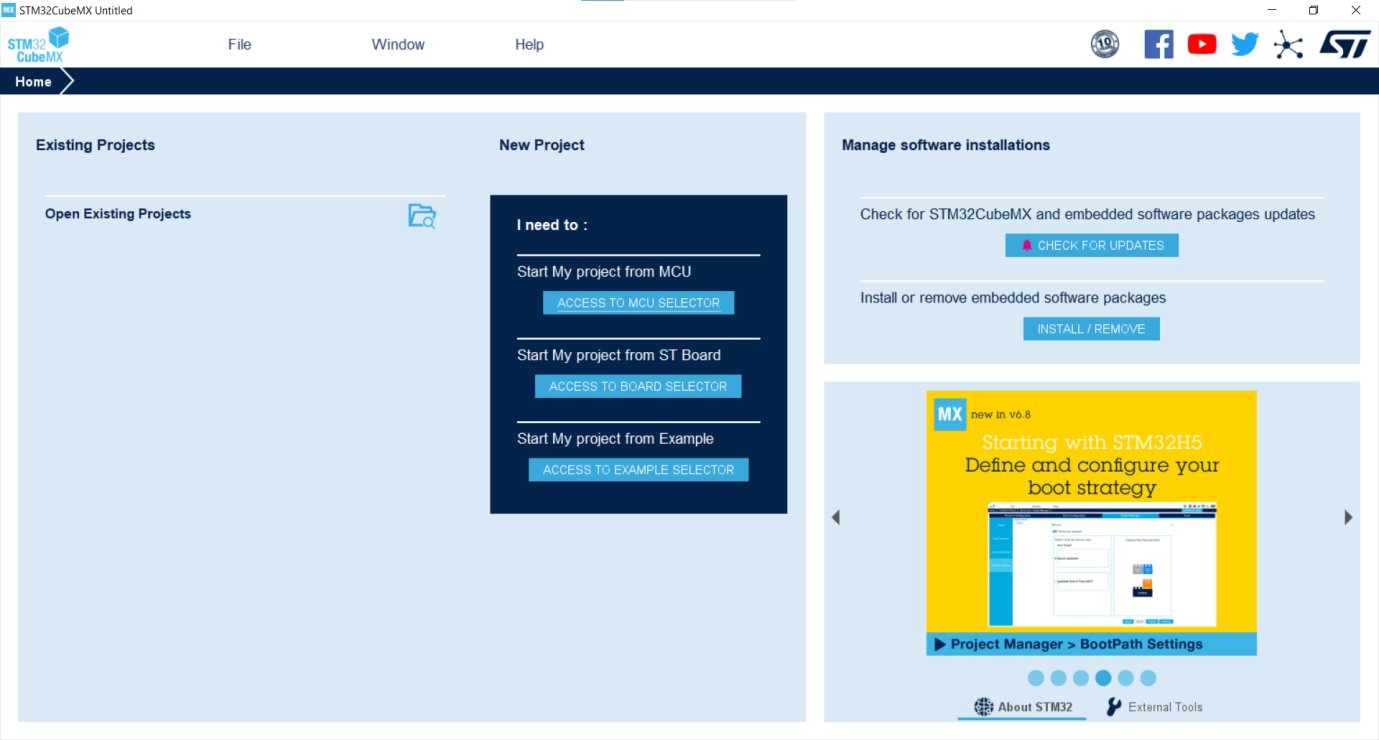

打開STM32CubeMX, 根據芯片的part number選擇正確的芯片封裝開始項目創建，例如：Myirtech使用的是STM32MP135DAF7,

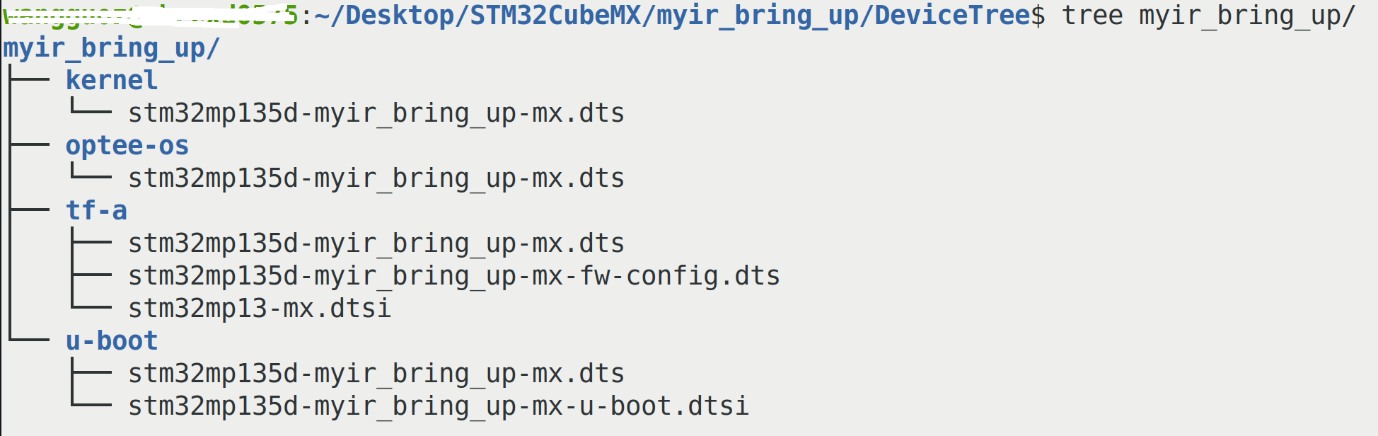

點擊“Generate Code”之后會生成一個近乎空的project，設備樹結構：

Note: STM32CubeMX的規則是先生成Kernel的dts, 然后將生成的dts文件拷貝到u-boot目錄下，也就是說u-boot的設備樹stm32mp135d-myir_bring_up-mx.dts是從kernel目錄拷貝過來的，所以在U-Boot階段修改設備樹，添加User code時，請同步修改kernel的設備樹或者將修改好的設備樹拷貝到Kernel目錄，防止下次使用CubeMX生成設備樹的時候，u-boot部分的修改被kernel未修改的設備樹覆蓋。

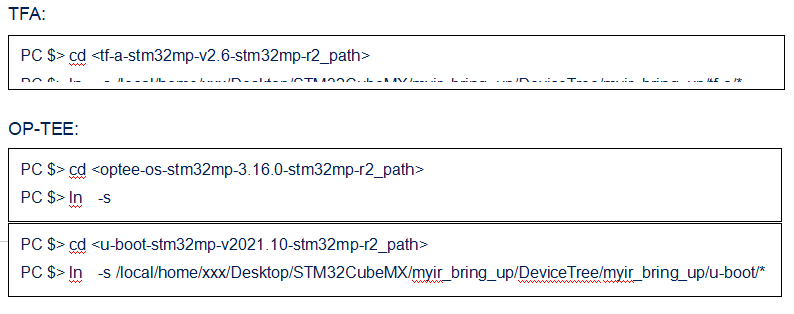

創建設備樹軟鏈接：

U-Boot:

4. SD卡啟動

SD卡部分的設計一半有兩種情況，第一種是像STM32MP157C-EV1的設計，SD卡槽接口與MP1之間通過levelshifter連接，這種設計的目的是可以是SD卡運行在高速模式下：

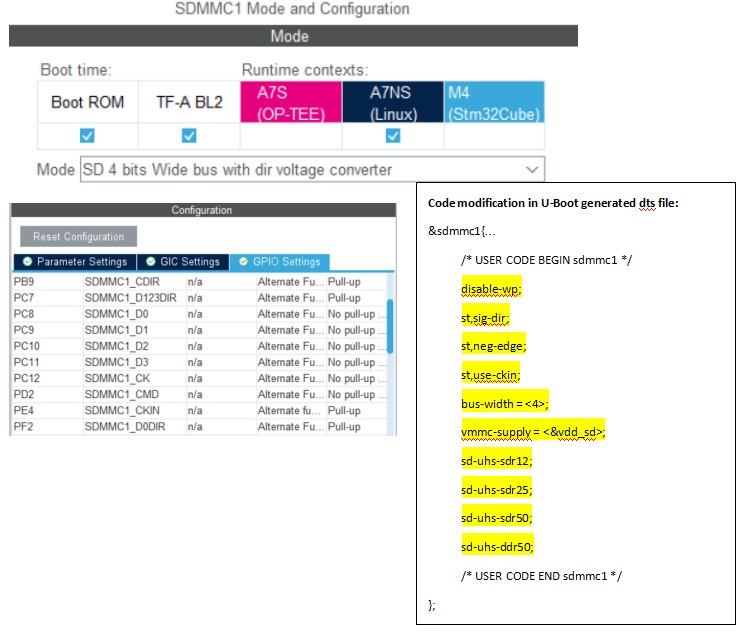

基于此種硬件設計，相應的STM32CubeMX部分的設計以及user code部分應參考STM32MP157C-EV1的設備樹：

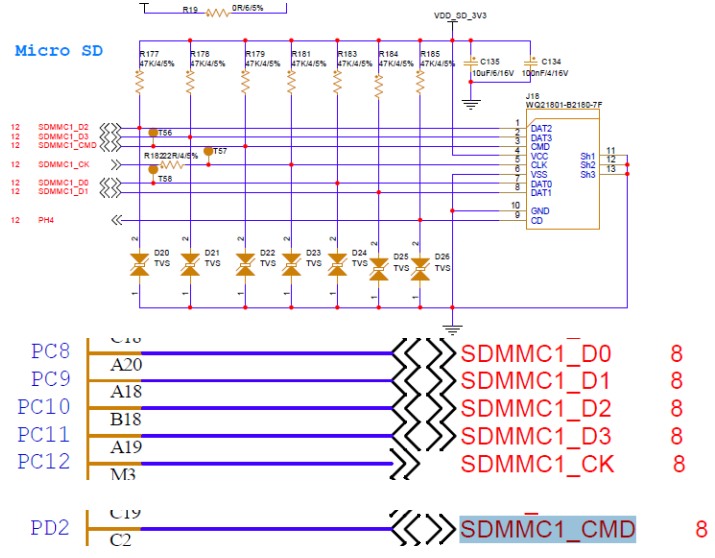

第二種設計是MP1直接連接SD卡卡槽，如STM32MP135F-DK板的設計，Myir板子也是同樣的設計：

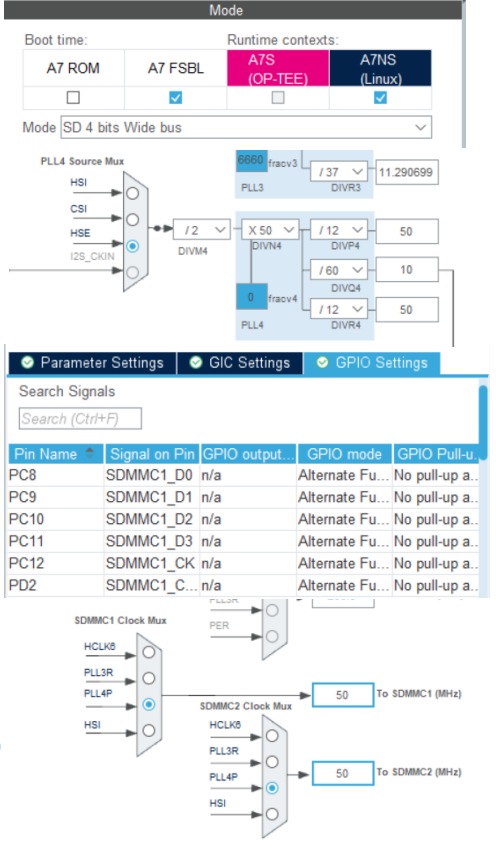

相應的STM32CubeMX設計與user code配置如下：

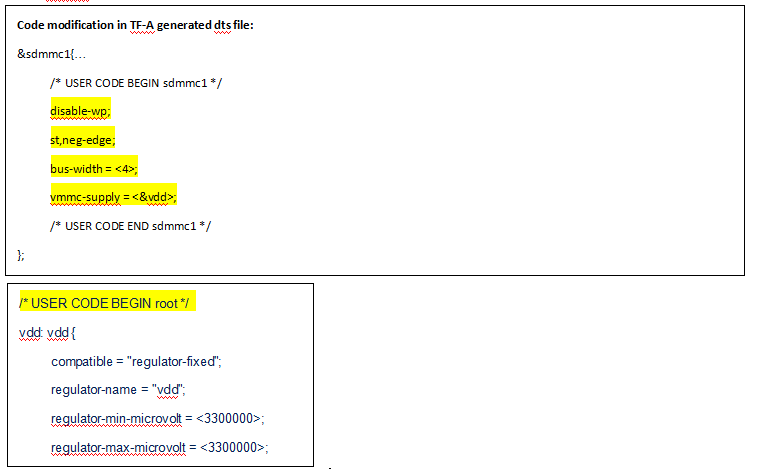

添加TF-A部分user code:

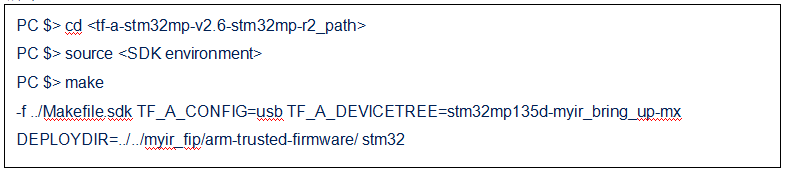

編譯TFA SD，

添加U-Boot部分user code:

編譯OP-TEE, U-Boot更新FIP.

修改TSV文件，如下：

將修改好的TSV文件copy到myir_fip目錄下，燒錄：

燒錄成功后，串口輸出如下：

斷電，將撥碼開關切換到SD卡啟動：

<未完待續>
